图解弱电的施工原则和布线原则

2024-03-17 13:58:13

本篇将向大家介绍弱电的施工原则和布线原则。

施工原则

01

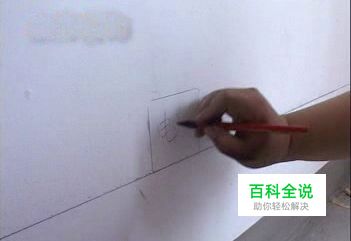

定位首先要根据你对电的用途进行电路定位，比如，那里要开关、那里要插座、那里要灯等要求，电工会根据你的要求进行定位，如下图所示：
02

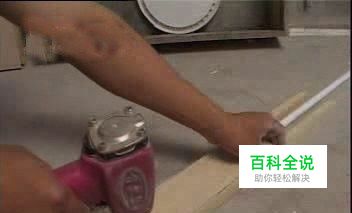

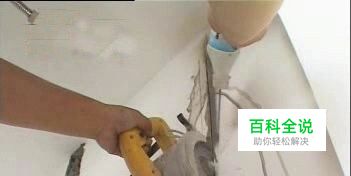

开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力，如下图所示：
03

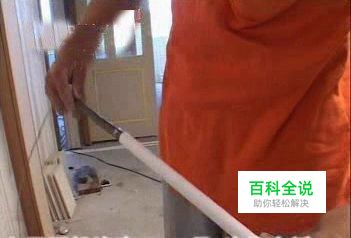

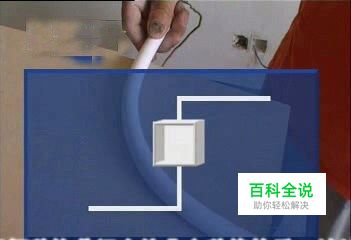

布线：布线一般采用线管暗埋的方式。线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙，如下图所示：
04

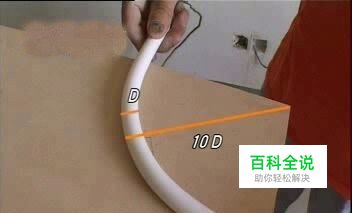

弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利，如下图所示：

布线原则

01

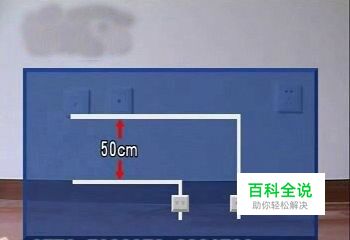

强弱电的间距要在30---50公分，他们只能作远邻，不能作近亲，不知道什么时候，也不管你愿不愿意，他们就会串门，打扰你的电视和电话，如下图所示：
02

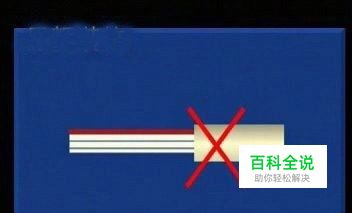

强弱电更不能同穿一根管内，如下图所示：
03

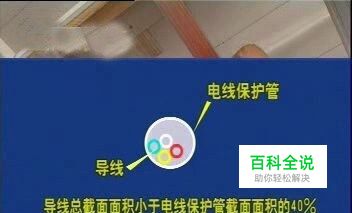

管内导线总截面面积要小于保护管截面面积的40%，比如20管内最多穿4根2.5平方的线，如下图所示：
04

长距离的线管尽量用整管，如下图所示：
05

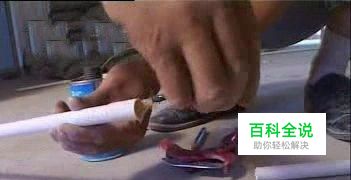

线管如果需要连接，要用接头，接头和管要用胶粘好，如下图所示：
06

如果有线管在地面上，应立即保护起来，防止踩裂，影响以后的检修，如下图所示：
07

当布线长度超过15米或中间有3个弯曲时，在中间应该加装一个接线盒，因为拆装电线时，太长或弯曲多了，线从穿线管过不去，如下图所示：
08

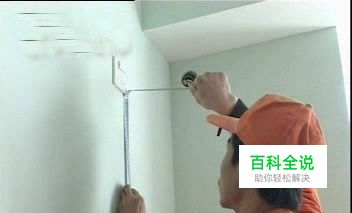

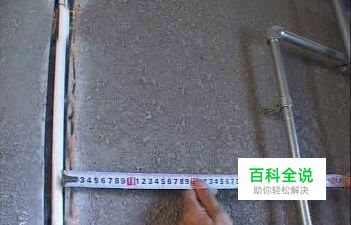

一般情况下，空调插座安装应离地2米以上电线线路要和煤气管道相距40公分以上，如下图所示：
09

一般情况下，空调插座安装应离地2米以上一般情况下，空调插座安装应离地2米以上一般情况下，空调插座安装应离地2米以上，如下图所示：
10

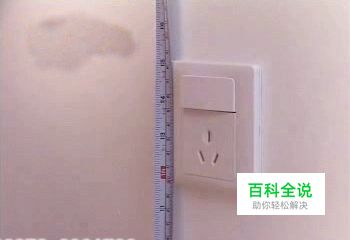

没有特别要求的前提下，插座安装应离地30公分高度，如下图所示：
11

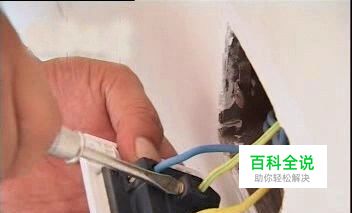

开关、插座面对面板，应该左侧零线右侧火线开关、插座面对面板，应该左侧零线右侧火线，如下图所示：
12

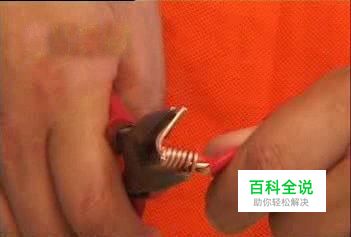

家庭装修中，电线只能并头连接，绝对不是我们平时随便一接就OK那么简单，如下图所示：
13

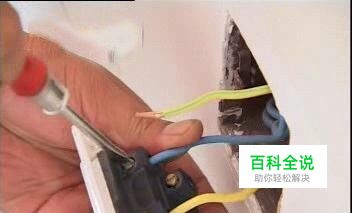

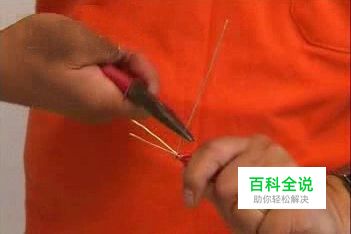

接头处采用按压接线法，必须要结实牢固，如下图所示：
14

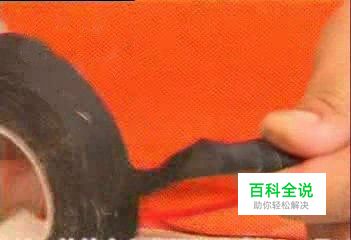

接好的线，要立即用绝缘胶布包好，如下图所示：
15

你家装修过程中，如果确定了火线、零线、地线的颜色，那么任何时候，颜色都不能用混了，如下图所示：
16

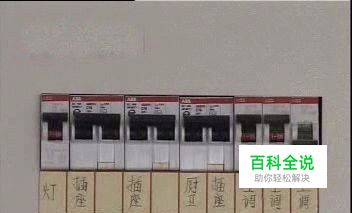

家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线，一旦哪部分需要断电检修时，不影响其他电器的正常使用，如下图所示：
17

很关键的，在做完电路后，一定要让施工方给你作一份电路布置图，一旦以后要检修或墙面修整或在墙上打钉子，防止电线被打坏，如下图所示：
