UG钣金中的伸直与重新折弯
UG软件中有很多模式，其中最常用的就是建模模式和装配模式了。钣金模式也是常用的一种，今天介绍一下其钣金模式中的二个组合命令：伸直与重新折弯。
操作方法
- 01

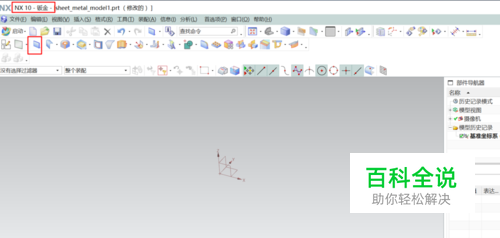

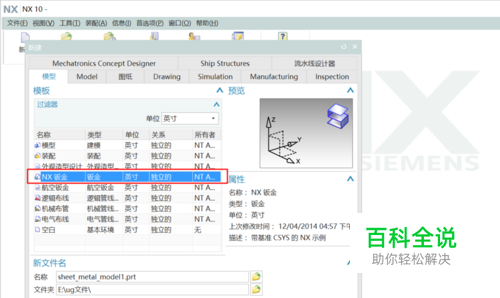

找开UG，选择新建钣金（在建模中也可直接转换到钣金模式）；创建一突出块。这是钣金的基本件。
- 02

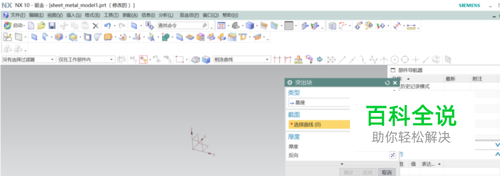

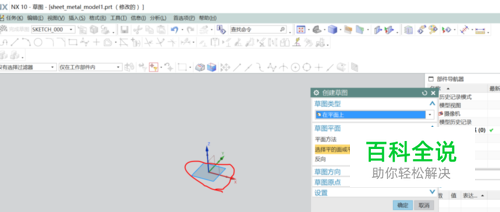

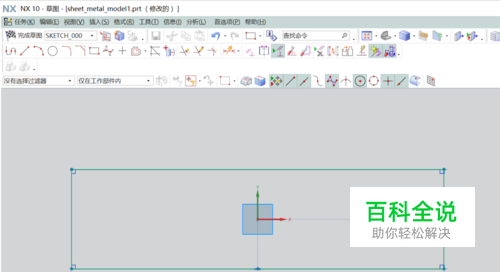

在弹出的对话框中选择，绘制截面线。选好绘制平面进入草绘，绘制突出块的截面线。
- 03

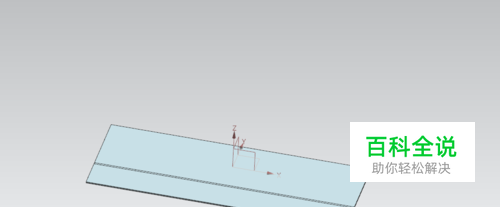

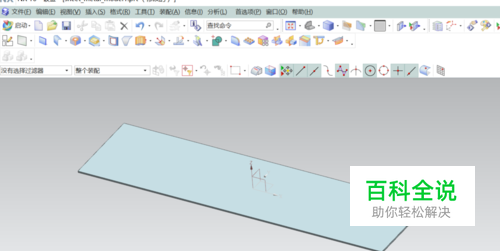

完成截面线的绘制，即生成一有厚度的突出块。
- 04

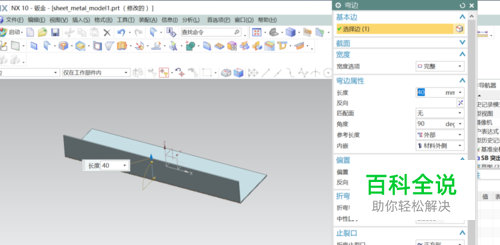

选择弯边，如图在对话框中设定参数，得到一边折弯了的钣金件。那怎样才能得到折弯后开圆槽的效果呢。
- 05

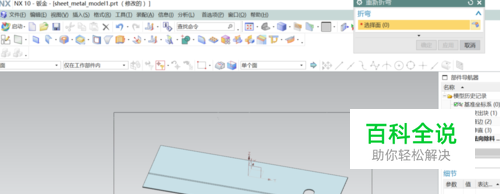

先选择“伸直”命令，如图的把固定面及折弯面选择好后确定，得到将折弯的钣金展开的效果。
- 06

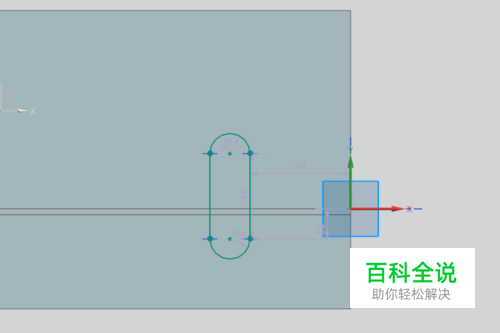

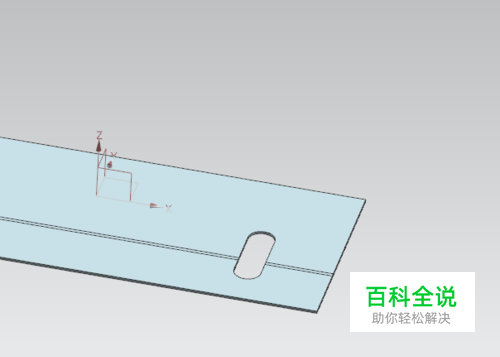

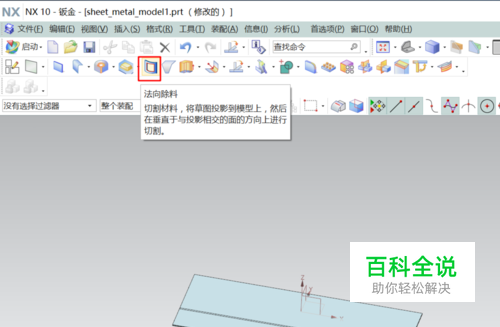

在展开的面上进行法向除料操作；以展开面为平面草绘法向除去料的截面线；确定后得到开槽效果。
- 07

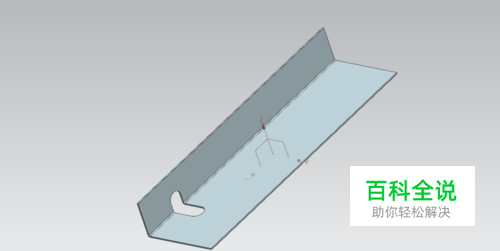

选择重新折弯命令，只要框选整个模型系统会自动找到要之前的折弯面。得到最终效果。是不是很简单？但是如果这用建模模式来做的话，可会比较麻烦点哦。
