AutoCAD，CASS中标注闭合宗地实际亩数

AutoCAD，CASS中标注闭合宗地实际亩数，这个功能在低版本cass、cad中没有。现在我自己做了一个简单的插件可以实现这个功能。

操作方法

  • 01

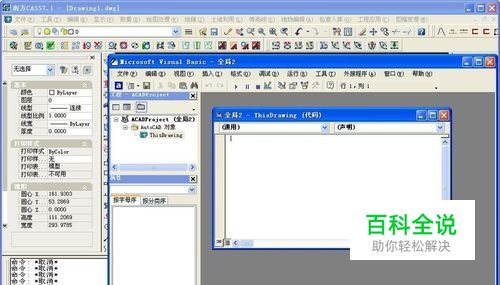

    首先打开cass7.1,在命令行输入vbaide,并回车，进入vba编辑环境。

  • 02

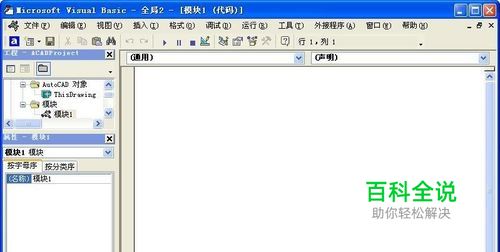

    在vba窗口左侧上部工程窗口内部，右键选择“插入”中的”模块“

  • 03

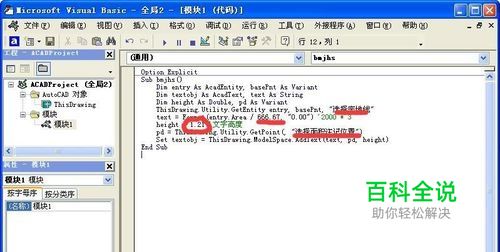

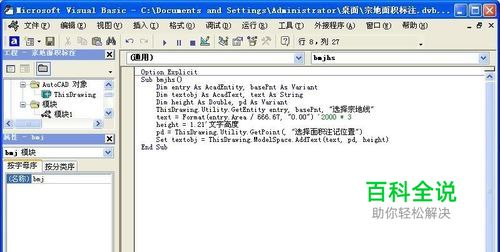

    在模块右侧代码窗口中输入如下内容： Option Explicit Sub bmjhs() Dim entry As AcadEntity, basePnt As Variant Dim textobj As AcadText, text As String Dim height As Double, pd As Variant ThisDrawing.Utility.GetEntity entry, basePnt, "选择宗地线" text = Format(entry.Area / 666.67, "0.00") '2000 * 3 height = 1.21'文字高度 pd = ThisDrawing.Utility.GetPoint(, "选择面积注记位置") Set textobj = ThisDrawing.ModelSpace.AddText(text, pd, height) End Sub

  • 04

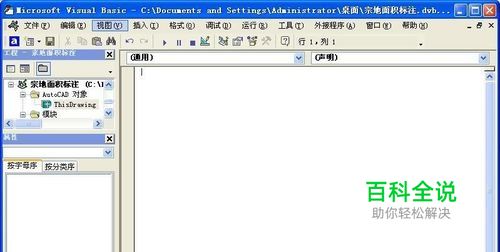

    双击左侧工程窗口中AutoCAD对象中的ThisDrawing,可以看到右侧代码窗口改变为空白。

  • 05

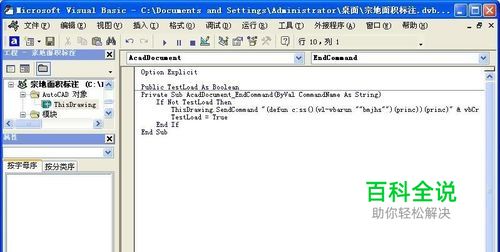

    在ThisDrawing的右侧代码窗口中输入如下内容： Option Explicit Public TestLoad As Boolean Private Sub AcadDocument_EndCommand(ByVal CommandName As String) If Not TestLoad Then ThisDrawing.SendCommand "(defun c:ss()(vl-vbarun ""bmjhs"")(princ))(princ)" & vbCr TestLoad = True End If End Sub

  • 06

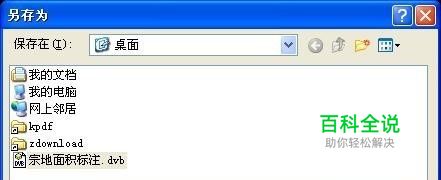

    点击左上的保存按钮保存。在弹出的窗口中选择保存路径和保存的名字。

  • 07

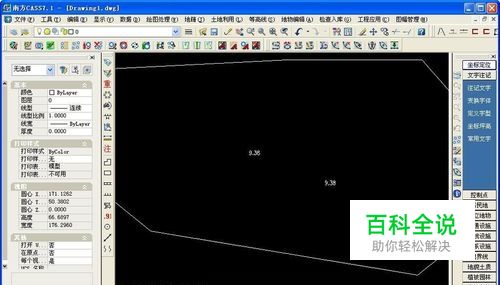

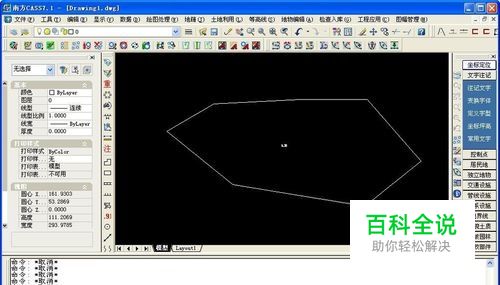

    回到cad绘图窗口。这个编辑的表宗地面积工程的vba宏名为“bmjhs”，命令行调用命令自定义设置的是“ss”. 运行命令标注情况见图。

  • 08

    标注的面积单位为亩，文字高设置的1.21，当然这些参数都可以修改。爱好开发的朋友可以自己根据喜好自行修改。
