CAD中图形无法进一步缩小怎么办？

2024-03-17 14:31:25

我们在操作CAD时，为了看图的方便，大家可能都习惯利用鼠标上的滚轮上下滚动来缩小和放大图形，但在缩放图形时，有时系统提示我们“无法进一步缩小”，导致操作不能正常进行，事实上这并不是真的不能进一步缩小。这时候应该怎么解决呢?具体操作步骤如下：

操作方法

01

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

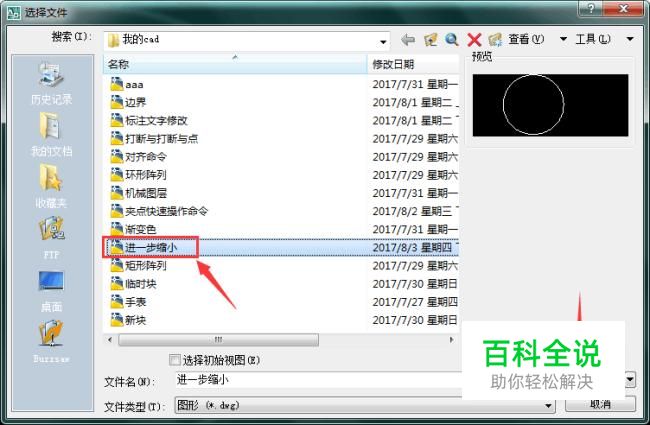

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，找到后点击打开，如图所示
03

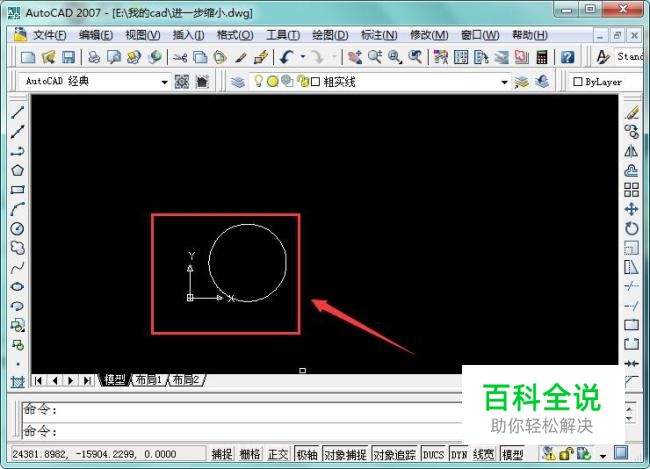

打开图形后，这时我们向下滚动鼠标滚轮来缩小图形，发现系统提示“无法进一步缩小图形”字样。这时就需要我们解决，如图所示：
04

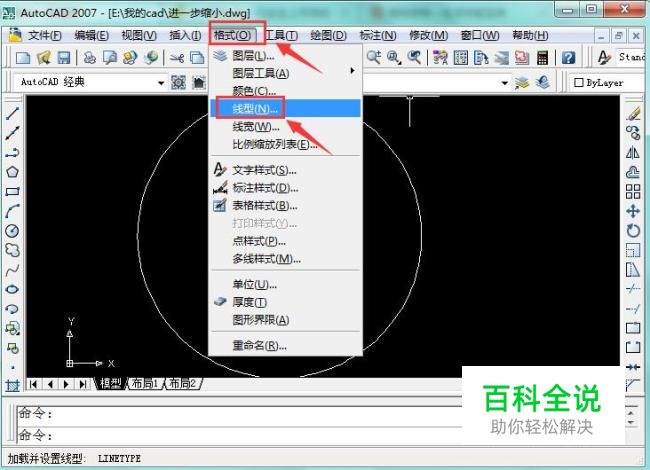

在绘图区域上方找到“格式”选项，点击打开，在其子菜单中找到“线型”选项，如图所示：
05

点击“线型”选项，在弹出的界面右上方找到“显示细节”选项，如图箭头所指位置：
06

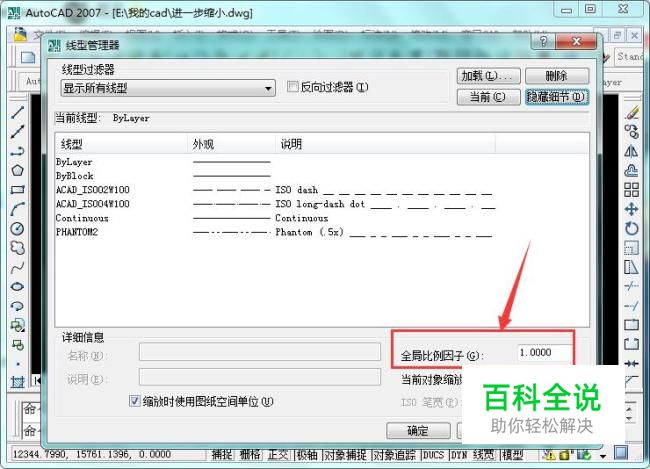

点击“显示细节”选项，在下方出现的详细细节中找到“全局比例因子”选项，如图所示：
07

看到“全局比例因子”后的数字为“1.000”，当我们无法进一步缩小时，我们需要将其比例因子数值调小，这里将其更改为“0.100”，如图所示：
08

改好全局比例因子后，点击确认退出当前界面。返回绘图界面后，我们向下滚动鼠标滚筒，就可以继续缩小图形了，操作完成，如图所示：
