用GetData软件自动读取折线图中的数据

2024-03-22 00:44:27

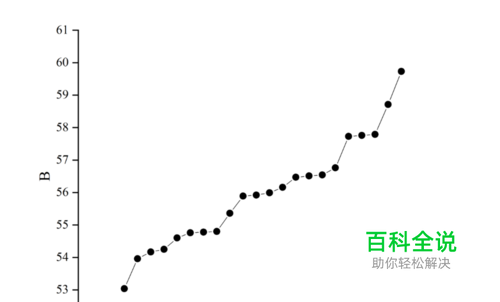

当进行meta分析的时候或者想要引用别人文章里面的图形，但是别人是以图形呈现或者直接引用显得不太理想，那么就需要提取数据自己绘图，但如何提取别人图片中的数据呢？我们要提取下面图形中的数据。

操作方法

01

导入图像。点击GetData Graph Digitizer快捷启动图标，启动软件。在菜单栏执行【File】-【Open image】，找到要打开的图片，点击【打开】导入图片。
02

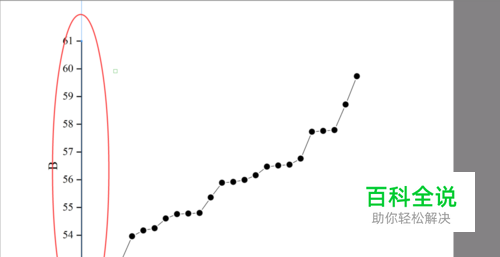

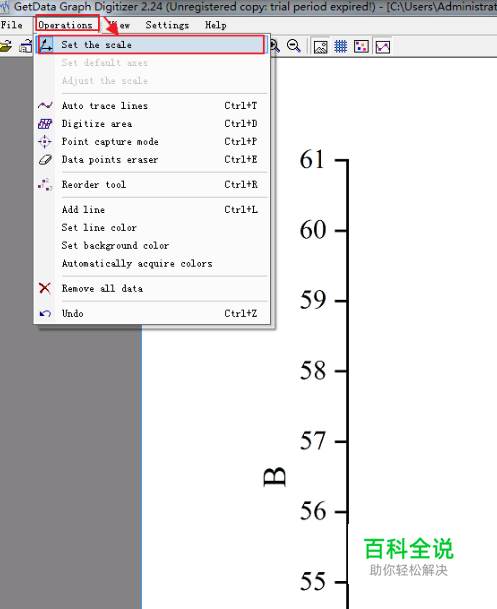

设置坐标轴。菜单栏执行【Operations】-【set the scale】，出现图示指针（十字形），开始设置x轴：在两轴相交处点击（如图示，参考右下角的窗口对其坐标轴）设置横轴的第一个点，再在横轴末端处单击，设置横轴最后一个点，最大值和最小值根据自己图形而定，以此类推，设置纵轴坐标最大和最小值。
03

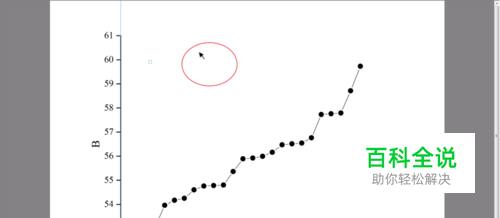

设置背景颜色。执行【Operations】-【set background color】，然后鼠标在图上空白处单击，在弹出的快捷菜单中设置背景颜色（根据图形设置，一般为白色背景（因为图形一般为黑色点）），这将影响到后续取点的准确与否。
04

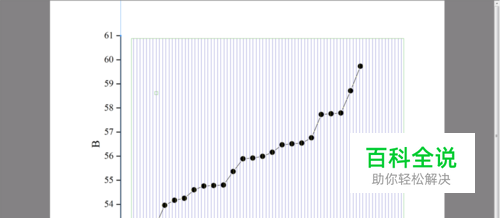

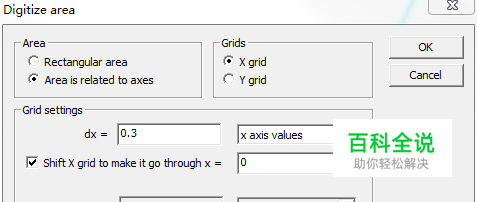

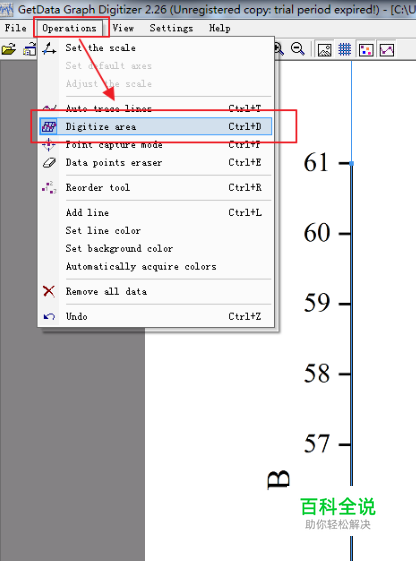

自动读取数据点。执行【Operations】-【digitize area】，在弹出的快捷菜单中进行dx的值控制（值越大越稀疏），设置好栅格后鼠标将会变为黑色箭头，此时用鼠标在折线区域拖出一个矩形区域（将折线区域包含完），稍等一会区域内部的曲线就自动提取了。
05

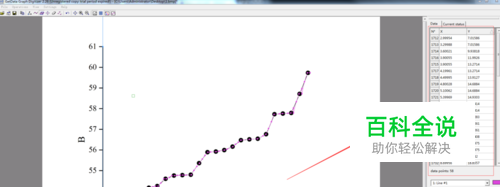

提取好的数据。
06

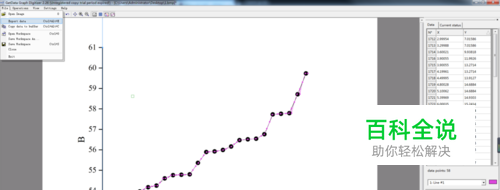

数据的输出。执行【file】-【Export data】，即可将读取的数据存储。数据可存储为txt格式。
