创建EA用例图

2024-03-24 02:26:22

用例图是指由参与者（Actor）、用例（Use Case），边界以及它们之间的关系构成的用于描述系统功能的视图。用例图（User Case）是外部用户（被称为参与者）所能观察到的系统功能的模型图。绘制用例图的工具很多，本文将介绍如何利用EA工具绘制用例图

操作方法

01

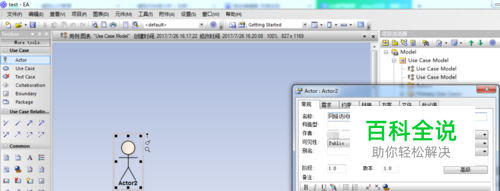

正常打开EA工具，新建一个项目，如下图所示。
02

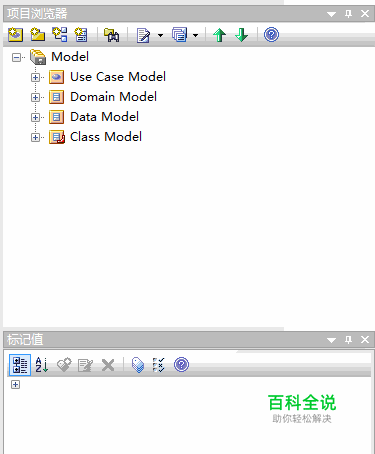

在项目浏览器中，选中用例图（Use Case Model），点击鼠标右键“添加”–>“新建图表”，如下图所示。
03

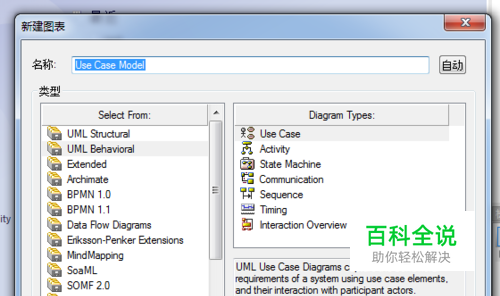

在名称中输入新建的用例图名称后，点击“确定”按钮，如下图所示。
04

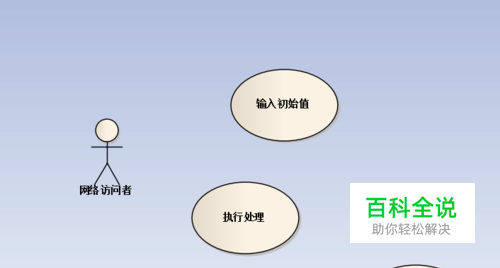

从左边工具栏中拖动需要的工具到中间的画板中，如下图所示，根据需要建立用例图，如下图2所示样例。
05

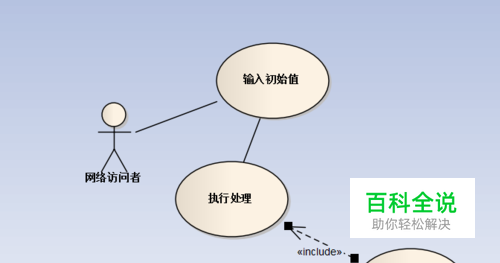

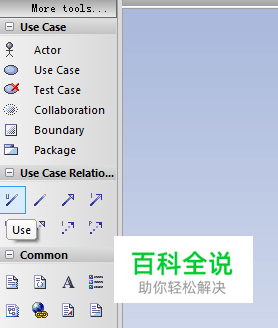

画好用例，从左侧的关系中选择连线，如下图标红所示，鼠标移到连线上都有提示线的作用。根据项目特点，选择不同含义的连线，效果如下图2所示。
06

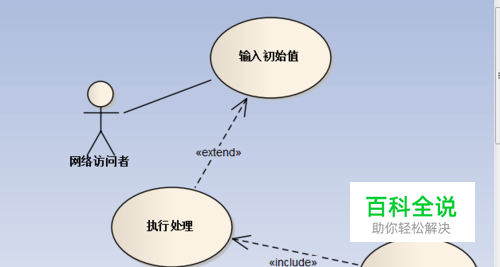

用例图中最常用的关联是“使用use”，当然也经常会用到“包含include”“扩展extend”。
07

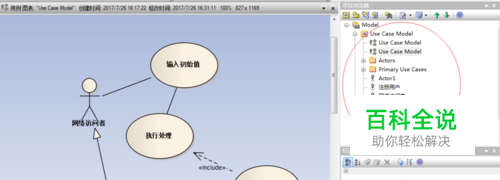

根据项目特点完成所有用例的绘制和相关用例之间的关联关系，点击保存后就完成了一个简单的用例图了。
