CAD快速提取闭合区域面积和导出EXCEL表格免费
CAD如何快速提取闭合区域的面积快速导出EXCEL表格
经常会遇到要提取面积。除了用BO命令,快速得到闭合PL线外,这里有款LSP能快速得到面积表格。是不是更好用一点呢。小插件非常小巧,名字是:arealabel,自己去网上下载。附上刚录的一个小教程:用的是10米x10米的区域,开对象捕捉画PL线,保证闭合。希望能帮到好学的人。不用花钱买插件了。哈哈
操作方法
- 01
开F3画PL线,保证闭合。
- 02

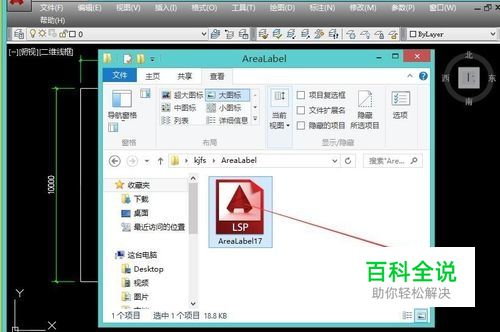

拖入LSP文件
- 03
输入AT弹出对话框,输入开始的面积对应区域的数字为1
- 04

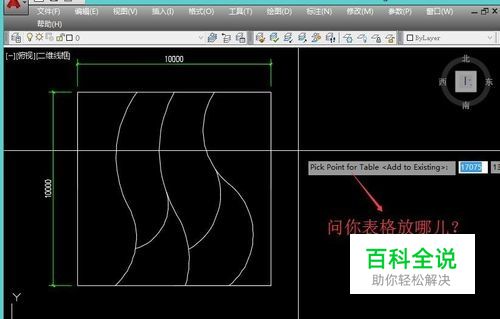

将表格放旁边
- 05

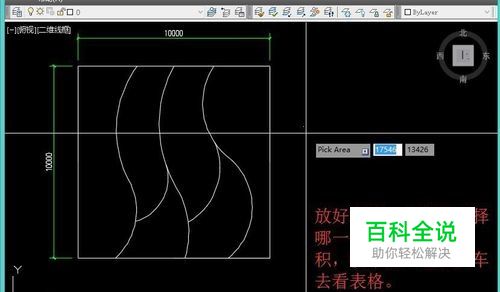

拾取闭合区域
- 06

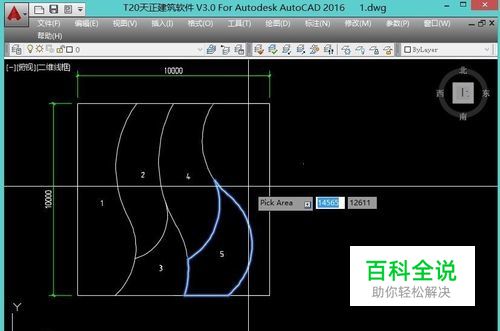

自动生成顺序和表格
- 07
查看CAD表格
- 08

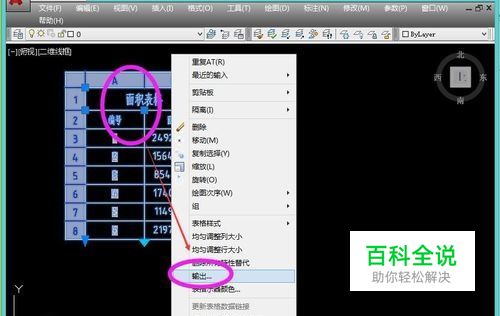

右键表格,输出。
- 09

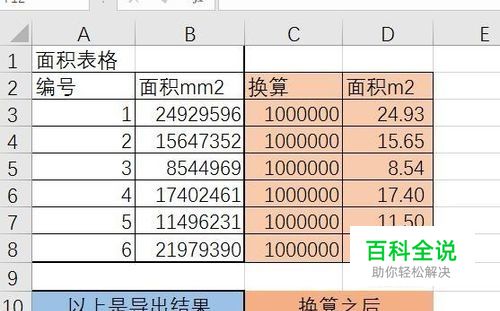

生成EXCEL表格,自己换算一下单位。完成。
- 10
录了一个小视频教学
