UG10.0教程：[41]注塑模具设计之项目初始化
注塑模具设计是UG10.0软件自带的自动分模工具，其项目初始化的定义是：新建模具设计项目或打开先前的项目；
项目初始化是使用UG10.0进行自动分模的第一步，本节教程就为大家讲解：项目初始化的设置及其使用步骤；欢迎学习参考。
操作方法
- 01

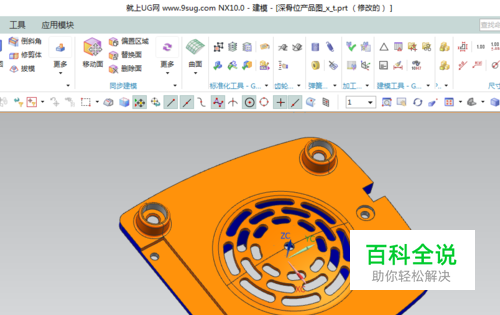

用UG10.0打开一个需要进行塑料模具设计的零件；
- 02

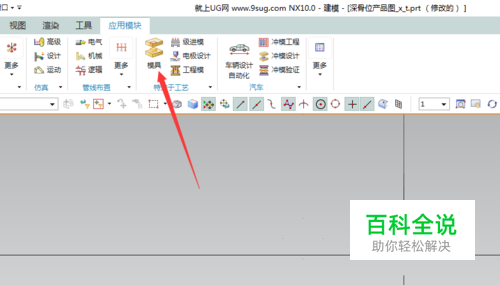

打开的塑料零件为建模模式，要想使用UG10.0自动分模工具，需要把其切换到注塑模具向导下；
- 03

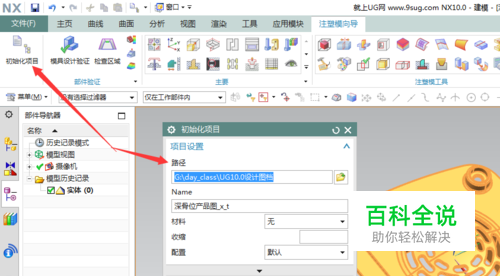

点绘图窗口最左上方的项目初始化工具；
- 04

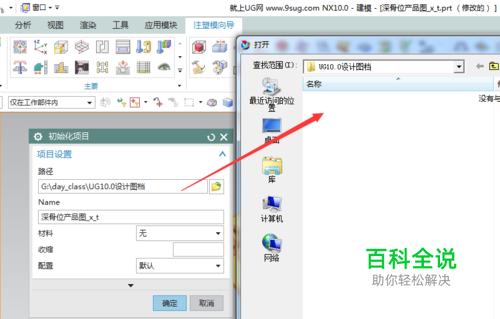

在第一项路径中，可根据自己的需要为要进行模具设计的零件选择指定的文件夹；
- 05

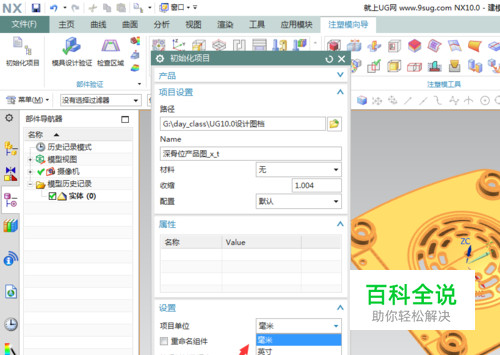

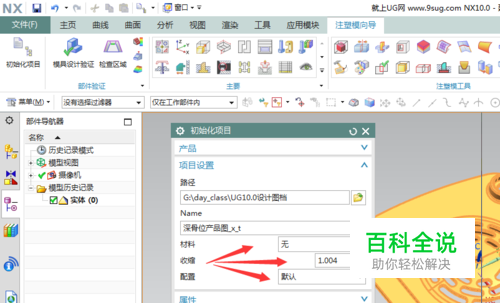

材料可以选无，收缩率填塑料零件材料的收缩率（塑料有热涨冷缩现象，在进行模具设计前，必须对零件设置收缩率）配置点默认即可，打开项目初始化的收缩条，在单位中选mm;
- 06

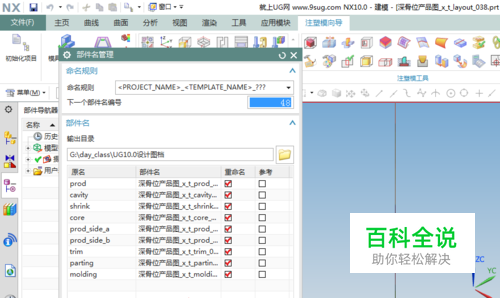

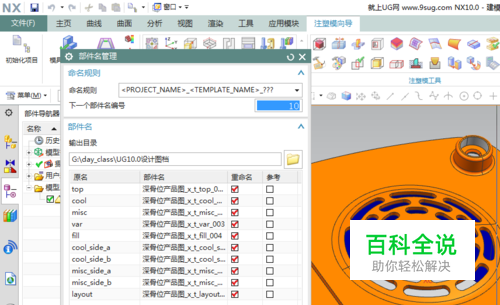

点确定后，会弹出图1和图2的两个对话框，直接点确认；（注意此两对话框是不同的，必须进行两次确定）
- 07

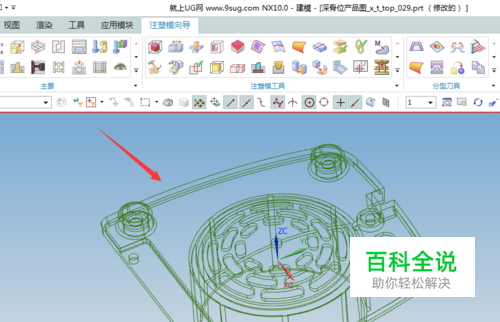

成功对塑料零件进行项目初始化后，其绘图窗口显示如下；接下来你就可以对其进行模具设计了；
