DTU、FTU、TTU区别对比

配网自动化系统一般由下列层次组成:配电主站、配电子站(常设在变电站内,可选配)、配电远方终端(FTU、DTU、TTU等)和通信网络。配电主站位于城市调度中心,配电子站部署于110kv/35kv变电站,子站负责与所辖区域DTU/TTU/FTU等电力终端设备通信,主站负责与各个子站之间通信。

操作方法

  • 01

    开闭所终端设备(DTU) DTU一般安装在常规的开闭所(站)、户外小型开闭所、环网柜、小型变电站、箱式变电站等处,完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算,对开关进行分合闸操作,实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。部分DTU还具备保护和备用电源自动投入的功能

  • 02

    馈线终端设备(FTU) FTU 是装设在馈线开关旁的开关监控装置。这些馈线开关指的是户外的柱上开关,例如10kV线路上的断路器、负荷开关、分段开关等。一般来说,1台FTU要求能监控1台柱上开关,主要原因是柱上开关大多分散安装,若遇同杆架设情况,这时可以1台FTU监控两台柱上开关。

  • 03

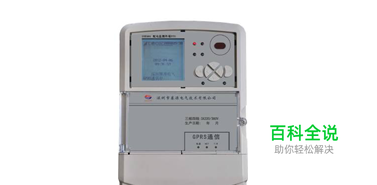

    配变终端设备(TTU) TTU监测并记录配电变压器运行工况,根据低压侧三相电压、电流采样值,每隔1~2分钟计算一次电压有效值、电流有效值、有功功率、无功功率、功率因数、有功电能、无功电能等运行参数,记录并保存一段时间(一周或一个月)和典型日上述数组的整点值,电压、电流的最大值、最小值及其出现时间,供电中断时间及恢复时间,记录数据保存在装置的不挥发内存中,在装置断电时记录内容不丢失。配网主站通过通信系统定时读取TTU测量值及历史记录,及时发现变压器过负荷及停电等运行问题,根据记录数据,统计分析电压合格率、供电可靠性以及负荷特性,并为负荷预测、配电网规划及事故分析提供基础数据。如不具备通信条件,使用掌上电脑每隔一周或一个月到现场读取记录,事后转存到配网主站或其它分析系统。TTU构成与FTU类似,由于只有数据采集、记录与通信功能,而无控制功能,结构要简单得多。为简化设计及减少成本,TTU由配变低压侧直接变压整流供电,不配备蓄电池。在就地有无功补偿电容器组时,为避免重复投资,TTU要增加电容器投切控制功能。
