教你把CAD转为JPG：[3]转为彩色或黑白图片【百科全说】

前面介绍了将CAD转为JPG的方法。有很多朋友可能发现了，有时候转出的是彩色的，有时候转出的是黑白的。其实这个是可以按照我们的需要控制的。
控制为彩色还是黑白的关键在于“打印样式表（笔指定）”和虚拟打印机的特性设置。

操作方法

01

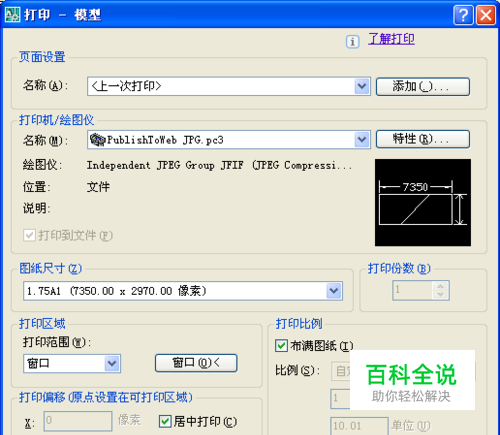

· 打开需要转换为JPG的CAD文件。同时按下Ctrl+P调出“打印”对话框。 · 点击右下角的向右小箭头，展开更多选项（如果右下角是向左的小箭头，说明已经展开更多选项）
02

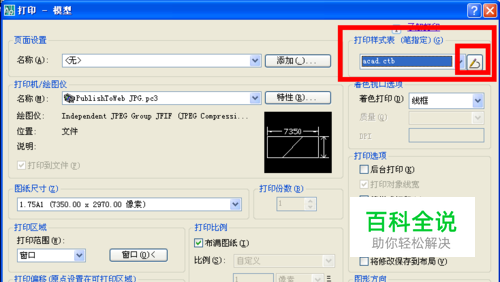

右上角的“打印样式表（笔指定）”就是我们设置彩色或黑白虚拟打印JPG的关键了。点击铅笔标志的按钮，打开“打印样式表编辑器”对话框。
03

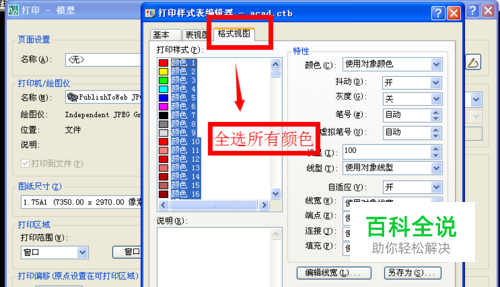

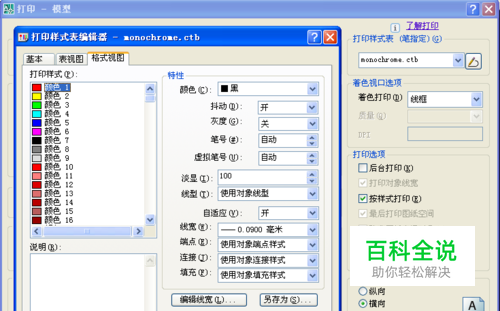

在“打印样式表编辑器”对话框的“格式视图”选项卡的“打印样式”一栏，鼠标框选所有255个颜色
04

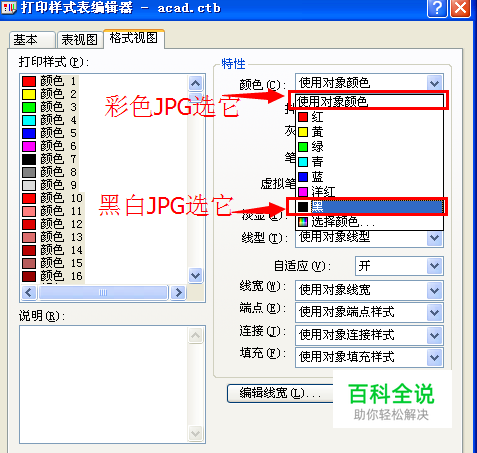

（1）如果需要转为彩色的JPG图片，就在“特性”-“颜色”下拉栏中选择“使用对象颜色” （2）如果需要转为黑白的JPG图片，就在“特性”-“颜色”下拉栏中选择“黑色” （3）选择好后，点击“保存并关闭”按钮
05

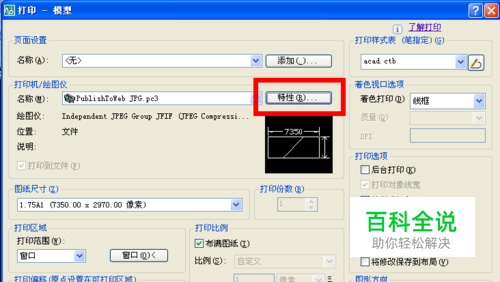

回到“打印”对话框，在“打印机/绘图仪”一栏，点击“Publish to WEB JPG”虚拟打印机右侧的“特性”按钮
06

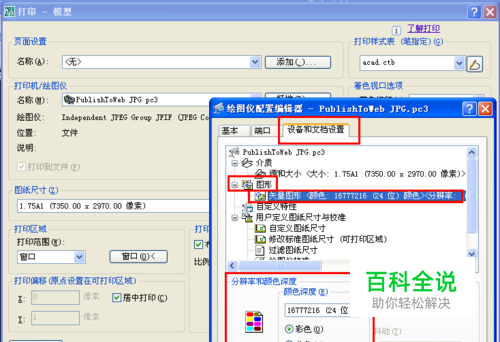

（1）在弹出的“绘图仪配置编辑器”的“设备和文档设置”选项卡中，点开“图形”母项，选择“矢量图形”子项。（2）如果需要转为彩色的JPG图片，就在下侧的“颜色深度”栏中选择“彩色” （3）如果需要转为黑白的JPG图片，就在下侧的“颜色深度”栏中选择“单色” （4）点击“确定”按钮保存设置
07

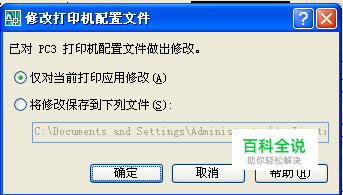

在弹出的“修改打印机配置文件”对话框中，选择你需要的设置（即刚才的设置仅生效一次还是以后均以此为默认设置），然后点击“确定”按钮。
08

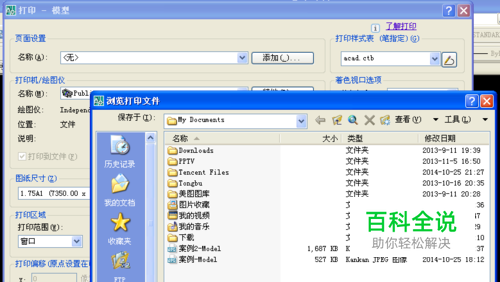

回到“打印”对话框，设定好其他参数后，点击“确定”。在弹出的对话框中，选定保存位置，命名即将导出的JPG文件后，点击“保存”按钮即可。
09

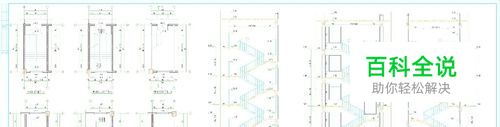

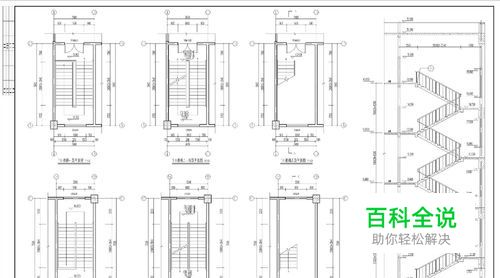

这样就大功告成了。
