CAD快速看图显示不全（外部参照）？

2024-03-25 14:00:14

在用CAD快速看图打开图纸时，有时候会碰到一个提示：外部参照没有加载。导致图纸显示不全。这时候不要慌，来看看攻略。
首先了解下外部参照是什么：外部参照就是在A图纸打开的时候，调用B图纸也一起显示。这个B图纸就是外部参照。

操作方法

01

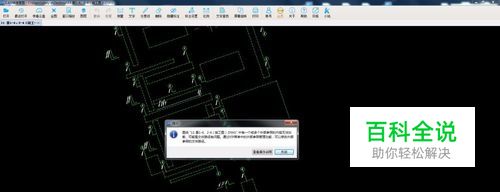

有时打开图纸会出现一个提示：图纸有一个或多个外部参照无法加载，可能是文件路径有问题。没有加载外部参照，会导致图纸显示不全，如图：
02

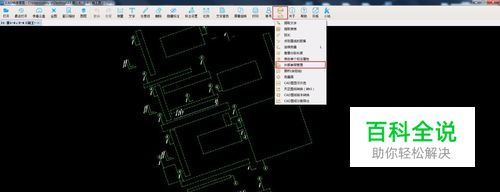

此时点击VIP按钮里的“外部参照管理”，查看外部参照的信息。
03

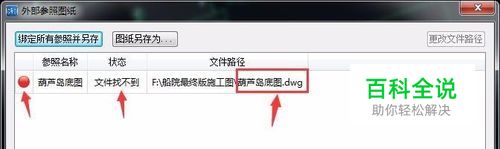

弹出对话框，可以看到。打开图纸，确实有一张参照底图，名字是：葫芦岛底图。他的状态是：文件找不到。我们需要做的就是找到这个底图，加载他。
04

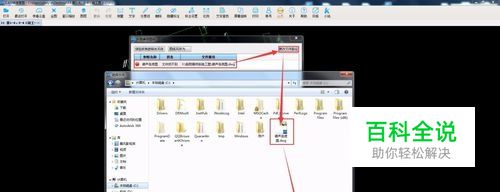

鼠标左键点击这条信息，点击右上角的“更改文件路径”，此时弹出来对话框，让我们选择这个底图。经过查找，发现在C盘下有这个图纸，选中图纸，点击打开。
05

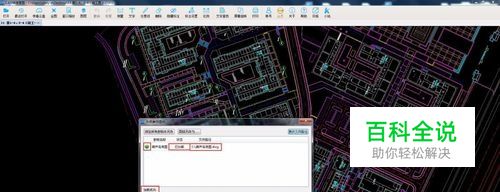

此时会自动加载这个底图。可以看到红灯变绿，文件已加载，左下角的状态也变成“加载成功”，可以看到图纸显示完整了。
