solidworks如何画螺纹孔

模型中打孔是非常常见的步骤，下面介绍一种方便的工具迅速画出螺纹孔

操作方法

  • 01

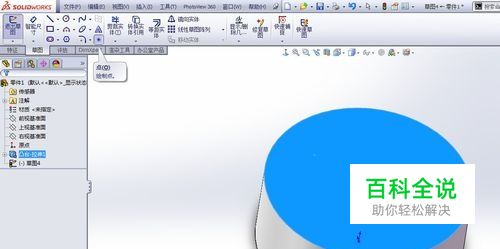

    首先在需要打孔的位置画一个草图，图上画一个点即可

  • 02

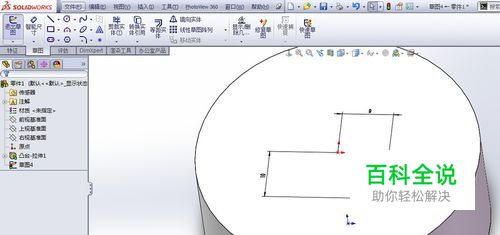

    通过左上角的智能尺寸，约束定位点的位置从而定位螺纹孔的位置

  • 03

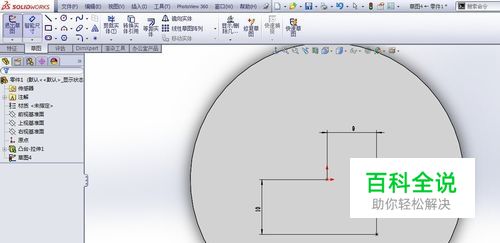

    当显示为黑色时，表示定位完成，之后退出草图

  • 04

    在特征中选择异型孔向导，

  • 05

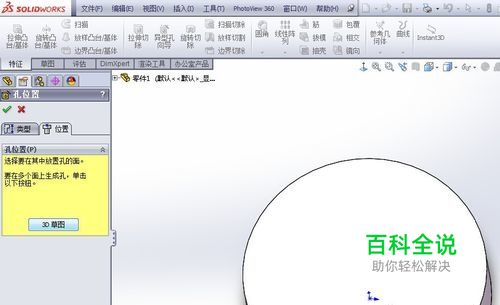

    在左侧类型栏目中选择自己想打的螺纹孔的特征及长度，在位置栏目中点选3D草图，再点击刚定位画的那个点，

  • 06

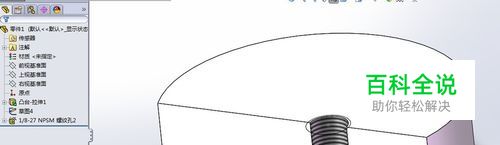

    最后的螺纹孔如图所示，（剖视图）
