CAD怎么标注标高

CAD功能越来越强大,其中有很多小技巧,下面小编就为大家介绍CAD怎么标注标高

操作方法

  • 01

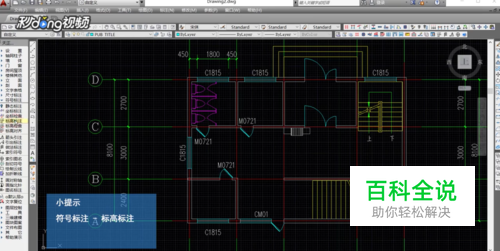

    首先我们打开软件,打开需要操作的文件,点击左边工具栏中的符号标注,再点击标高标注

  • 02

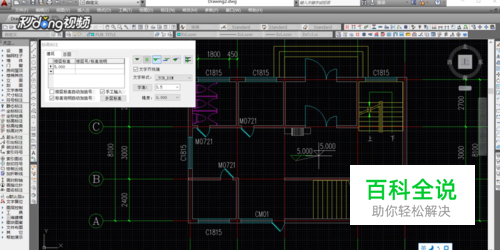

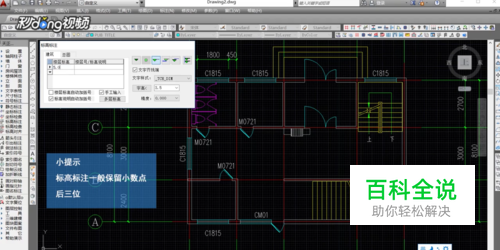

    在系统弹出的设置窗口中,勾选手动输入,然后直接输入标高数值

  • 03

    鼠标左键单击绘图区,即可放置标高,移动鼠标修改标高标注方向,再次单击鼠标左键确定即可
