cad如何快速画移门
在进行家装绘图时讲究的是要速度快才行，画移门要等分画线，是很耽误时间的。我们该如何提高画移门的速度呢。我来分享一下。
操作方法
- 01

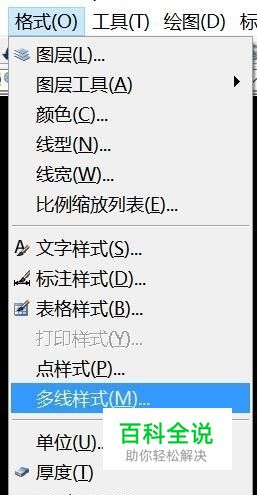

打开cad点击，格式——多线样式。进入设置面板。
- 02

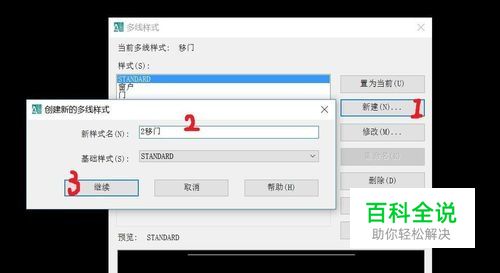

这时会弹出一个多线样式面板，点击新建，这时会弹出设置新的多线样式面板，写上样式名（2移门），点击继续。如下图所示的顺序。
- 03

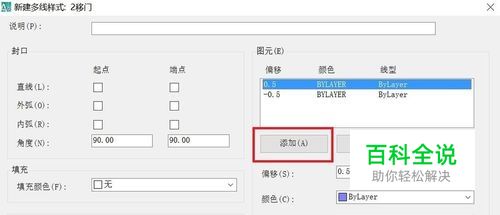

这时会弹出一个，设置多线样式的面板。连续点击三次 添加。
- 04

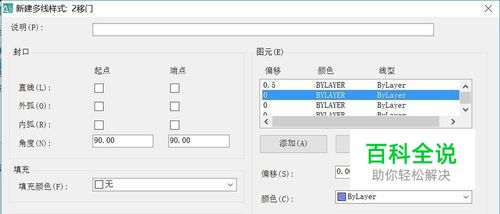

如下图所示，现在共有5个，待设置的图元。
- 05

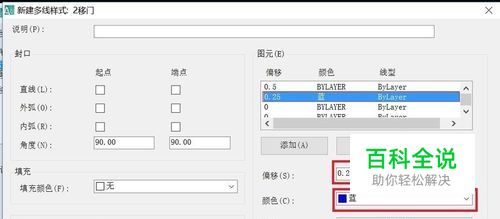

先设置2~4的图元信息。将鼠标在第二个图元上点击一下，在下面红色框里输入信息。偏移：写0.25，颜色，选择蓝色。颜色根据个人需要。我这边以蓝色来讲解。
- 06

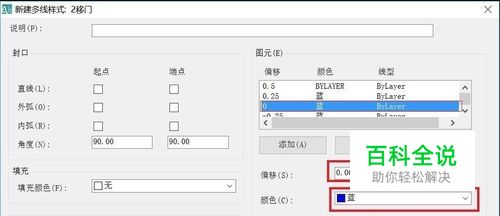

依照第五个步骤依次设置第三，第四个图元。第三个图元，偏移：写上0，颜色，选择蓝色。第四个图元，偏移：写上 -0.25，颜色选择蓝色。
- 07

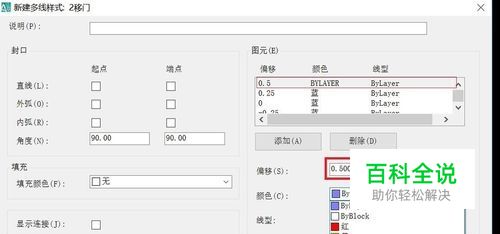

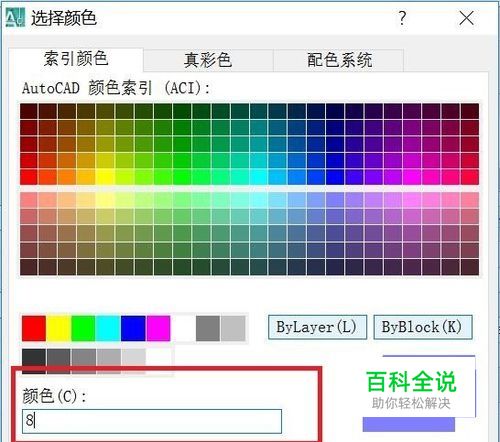

设置第一和第五个图元，将鼠标在第一个图元上点击一下，偏移量不变，为0.5，颜色选择灰8，如下图所示来设置颜色。
- 08

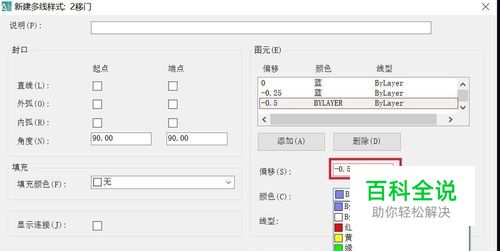

最好设置第五个图元，如上步骤，偏移量不变，为 -0.5 ，颜色如第一个图元为灰8。点击确定。
- 09

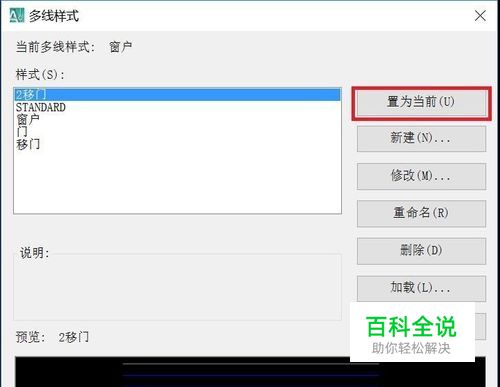

确定之后会回到最初的面板，点击刚设置好的《2移门》，点击置为当前。点击确定。
- 10
接下来画移门。输入ML，点击空格，如左下角所示，S比例那一项是墙厚的意思，输入S，点击空格，输入230，点击空格。（ST可以切换样式。比如输入ST，点击空格，输入窗户，点击空格，就可以画窗户了，前提是必须要提前设置好数值，下面链接是如何快速画窗户的讲解。）
- 11

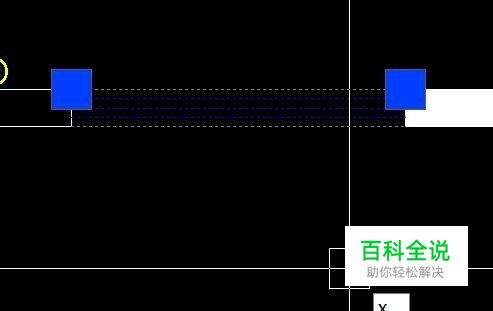

鼠标点击移门门洞的左上角，鼠标向右移动，点击右上角。这时基本形状出来了。点击刚画的多线，输入X，点击空格。进行打散。
- 12
线的颜色设置为蓝色。输入快捷键REC（画矩形命令），空格。如下图箭头所示的画个矩形，矩形边缘为刚画线的中点。以此画出第二个矩形。如下图2所示。
- 13
点击上下两条蓝色的线，删除（快捷键E）。如下图所示选中的两条线。
- 14

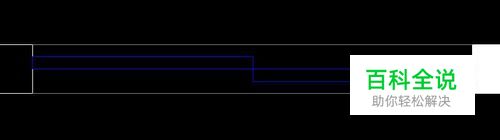

如下图所示，移门就画好了。这个经过前期设置好了，后面就可以直接去用的，很方便的。
