新点比目云Revit算量软件模型映射教学
新点比目云5D算量 [土建版]是业界首款集成在Revit平台上的5D算量软件，充分利用了最先进的软件技术，对接国内各地工程量计算规则，打通设计、施工、预算、进度等多个环节，实现BIM技术在中国本土的落地。
本软件共用一个模型，同时用于工程设计、施工管理、成本控制、进度控制等多个环节，有效地避免了重复建模，实现了“一模多用”，从而消除了多种软件之间模型转换和互导导致的数据不一致问题，节约了传统算量软件重复建模的时间，大幅提高了工作效率及工程量计算的精度。该软件还可为用户提供三维辅助设计，按照不同的地区清单、定额计算规则计算工程量，提供智能套价和进度管理，一键智能布置构造柱、过梁、垫层、土方等多种施工中的“二次结构”，可应用于建筑工程的全生命周期。
操作方法
- 01

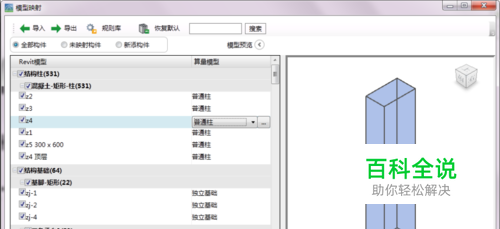

功能说明：将Revit构件转化成软件可识别的构件，根据名称进行材料和结构类型的匹配，当根据族名未匹配成理想效果时，执行族名修改或调整转化规则设置，提高默认匹配成功率。 菜单位置：【比目云算量】è【模型映射】 模型转换界面,如下图示：
- 02
选项： 【全部构件】显示所示构件。 【未映射构件】：工程已经执行过模型转化命令，再次打开时，软件将自动切换至未转换构件选项卡，该选项卡下仅显示工程中新增构件与未转换构件。 【新添构件】：显示工程在上次转化后，创建的新构件。 【搜索】：在搜索框中搜索关键字。 【Revit模型】：根据Revit的构件分类标准，把工程中的构件按族类别、族名称、族类型分类。 【算量模型】：此处是软件按照国家相关规范，把Revit构件转化为软件可识别的构件分类。
- 03

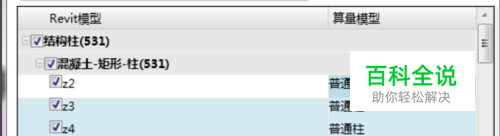

点击此列数据可进行转换类别的修改，使用ctrl或shift选择多个类型统一修改。
- 04

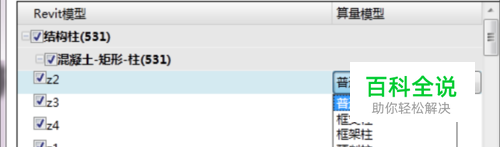

如果默认类别无法满足需求，可点击下拉进行类型设置。选择需要的类别。
- 05

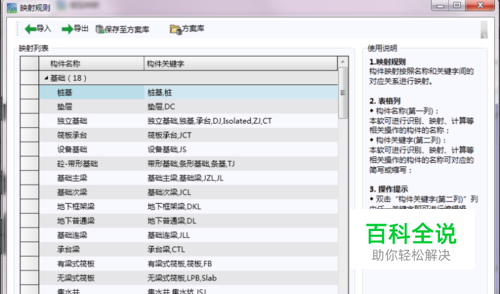

【展开】【折叠】【全选】【反选】【全清】：表格树中节点的基本操作。 【规则库】：构件映射按照名称和关键字间的对应关系进行映射，如下图示。具体设置请参考规则转换。
- 06
【保存至方案库】保存方案，新建方案名。
- 07

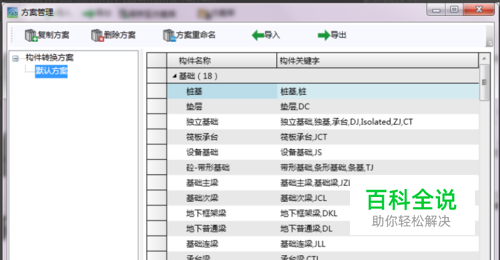

【确定】：确定进行转换。 【取消】：放弃此次操作。 【方案库】：方案库管理，操作详见：4.2.4.方案管理。
