LabVIEW中波形图表的横坐标设置为当前系统时间

2024-04-01 20:27:41

目前很多搞软件开发的网友在使用LabVIEW软件，在使用波形图、波形图表或者XY图的时候遇到一些问题，无法设置波形图、波形图表或者XY图的横坐标为系统当前时间。zuanshigan以实例分析展示如何在上述图表中设置X坐标为系统当前时间。

1、波形图表的X坐标设置为系统当前时间

01

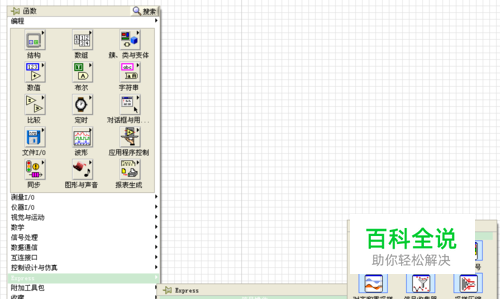

方法：将所需显示的一个或多个数值通过合并信号，然后连接至波形图表，并设置波形图表的X标尺的样式和自动调整方式。注：合并信号的位置：函数选板—Express—信号操作—合并信号
02

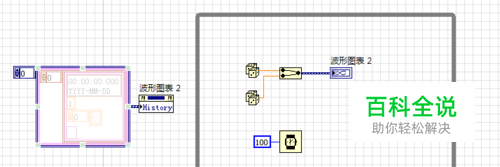

a.1) 将采集的一个数值通过合并操作并连接至波形图表，如下图所示，这里以随机数代替采集的数据：
03

a.2) 将采集的两个数值通过合并操作并连接至波形图表，如下图所示，这里以随机数代替采集的数据：
04

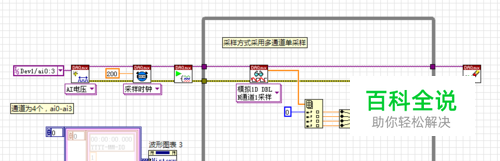

a.3) 将采集的多个数值通过合并操作并连接至波形图表，如下图所示，这里以DAQmx采集方式来展现：
05

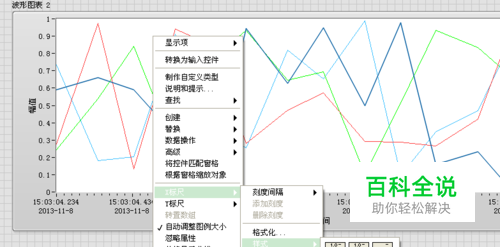

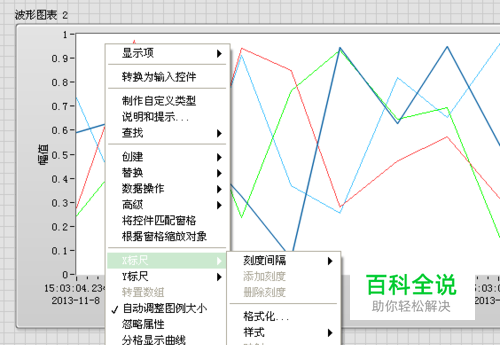

b) 设置波形图表的X轴的样式为密集型，并勾选自动调整，如下图所示；
06

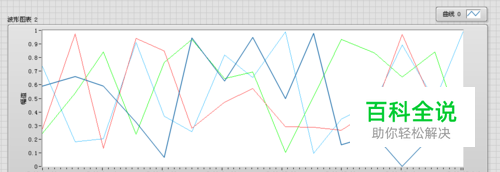

c) 运行程序，可见效果，如下图所示：
07

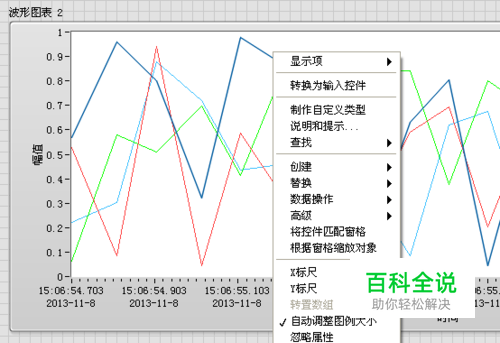

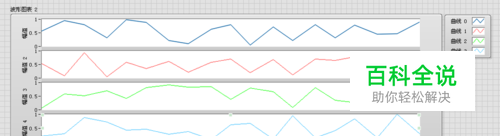

注：上述波形显示为层叠显示，该波形图表可分格显示各个曲线，右键该波形图表—勾选分格显示即可，如下图所示：

2、波形图的X坐标设置为系统当前时间

01

方法：波形图一般用于一次性显示获取的数据，该数据可通过数据采集卡采集或者读取相关数据文件获取。利用该数据创建波形，并将波形数据连接至波形图即可。
02

a) 利用顺序结构获取数据采集之前的系统时间；
03

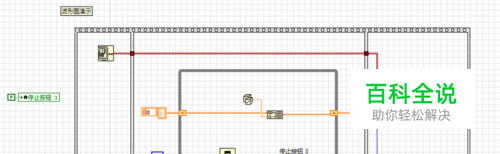

b) 通过循环获取多个数据，并将这些数据保存为数组；
04

c) 利用前述步骤获取的系统时间和数组数据创建波形数据，并将波形数据连接至波形图即可；
05

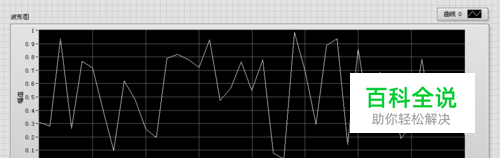

d) 设置波形图的X坐标的样式和自动调整方式，操作同波形图表。程序框图和效果图如下：

3、XY图的X坐标设置为系统当前时间

01

方法：由于XY图的输入数据是簇类型，因此该图形的X坐标设置为系统当前时间的方式要简单些。获取数据和对应于该数据的时间信息，通过捆绑簇将上述两者捆绑为一个簇，并连接至XY图即可。
02

a) 首先通过数据采集或者读取数据的方式获取相关的数据和时间信息；
03

b) 通过捆绑簇将上述两者捆绑，时间信息在前，数据在后；
04

c) 将形成的簇连接至波形图；
05

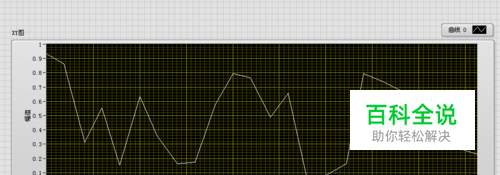

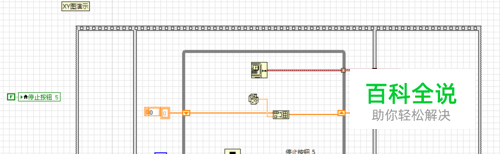

d) 设置波形图的X坐标的样式和自动调整方式，操作同波形图表。程序框图和效果图如下：

注：

01

上述图或图表的X坐标中的时间形式为绝对时间，如果只需要从采集时计时，可使用相对时间，此时X坐标将不显示日期，只显示当前时间。
