ansys如何绘制一个长方体薄板[2]
该为大家简单分享一篇如何利用ansys绘制一个长方体薄板的教程。
操作方法
- 01
双击或者右键打开ansys软件后（改经验以ansys14.5为例，其他版本均可以），我们开始准备工作，指定作业名和分析标题等。
- 02

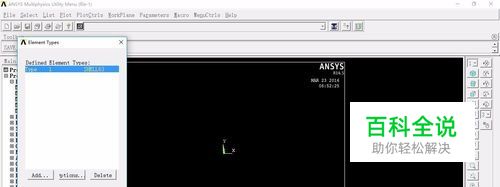

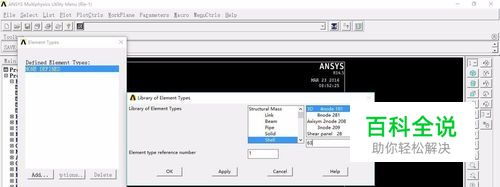

定义菜单类型，Main Menu>Preprocessor>Element Type>Add/Edit/Delete，设置选项在Structual Shell选择输入63（旧版是Elastic 4 node 63）就分别点击OK和close退出。
- 03

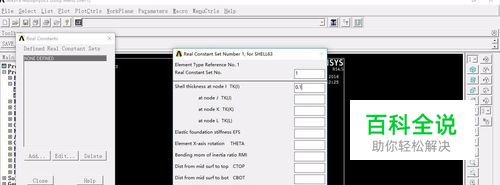

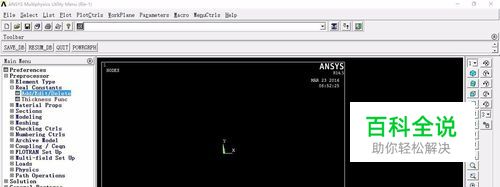

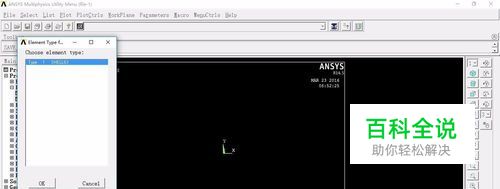

定义实常数，Main Menu>Preprocessor>Real Constant>Add/Edit/Delete，点击add选择第二步的shell63，然后OK弹出real constant的对话框，输入厚度0.1，点击OK完成。
- 04

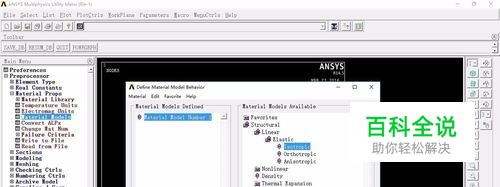

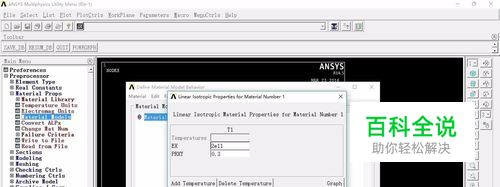

定义材料属性数据，Main Menu>Preprocessor>Material Props>material Models,设置弹性模量为2x10 11次方，泊松比为0.3的参数，点击ok就可以完成退出了。如下图所示。
方法/步骤2
- 01

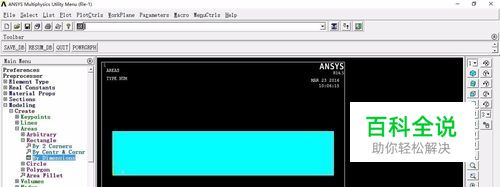

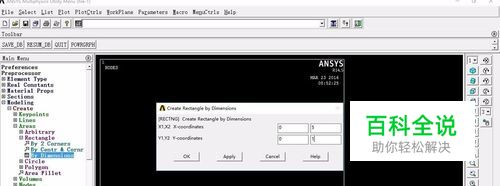

前面几部都是设置材料的参数，接下来就要创建几何模型。 在工作平面上创建矩形，Main Menu>Preprocessor>modleing>create>areas>rectangle>by dimensions,设置矩形的长和宽分别输入为0，5和0，1，点击OK。
- 02

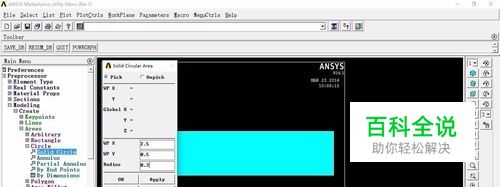

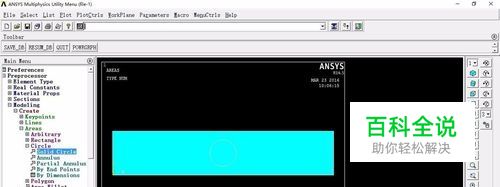

然后我们在矩形的表面，新建一个圆形。，Main Menu>Preprocessor>modleing>create>areas>Cirle>soild cirle，输入圆的圆心位置和半径，分别为（2.5，0.5），d=0.3，点击OK退出。
- 03

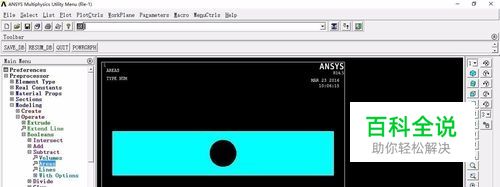

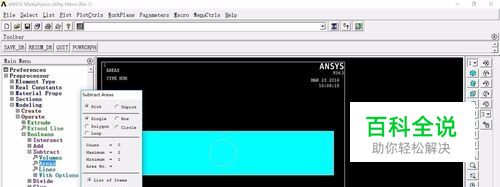

我们进行布尔运算，矩形减去圆形的面积，Main Menu>Preprocessor>modleing>operate>booleans>subtract>areas。先选择矩形，点击ok，再点击apply，选择圆心，点击next，点击OK完成。就这样，我们就完成了矩形的绘制。
