cad怎样导出图片

2024-04-11 14:54:27

我们在使用cad绘制工程图的时候，需要得到图片格式的文件，然后将图片放到设计文件里，那么我们使用CAD怎样才能够导出图片呢，一起来看看是如何操作的吧。

操作方法

01

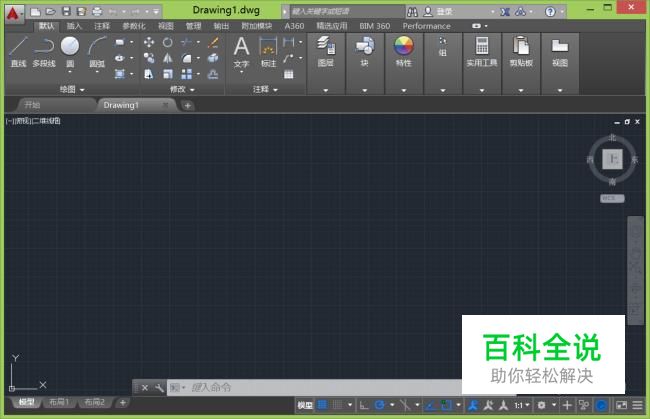

在桌面上双击CAD快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

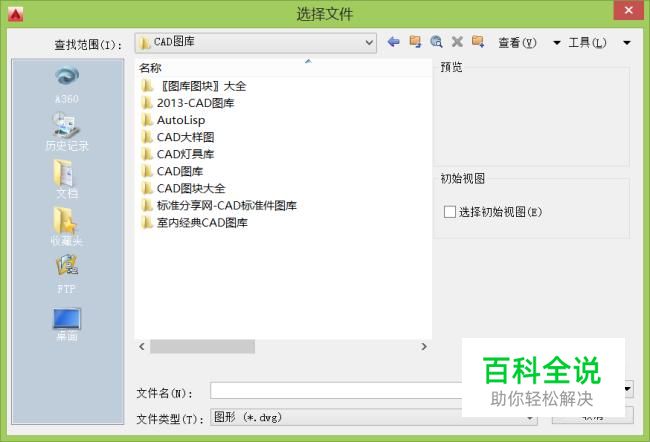

在菜单里找到打开选项，点击打开弹出选择文件对话框，如图所示：
03

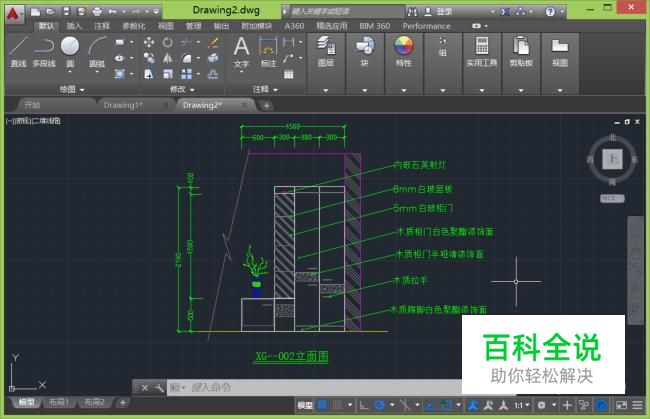

在该对话框内找到我们的文件，点击打开，如图所示：
04

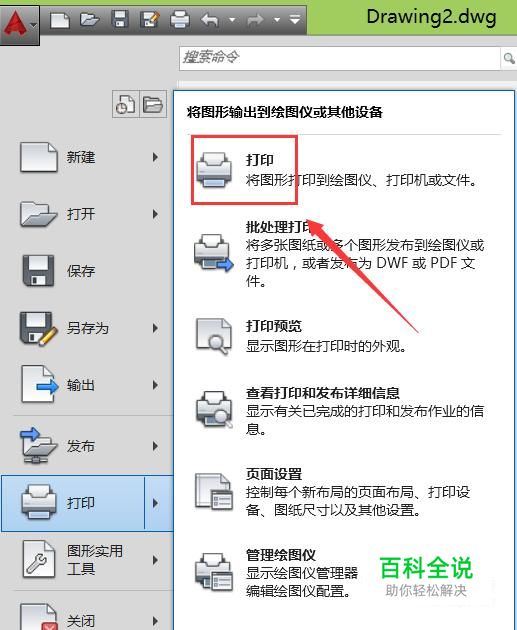

在该界面内找到开始，点击开始找到子级菜单里的打印，在打印选项里的打印，如图所示：
05

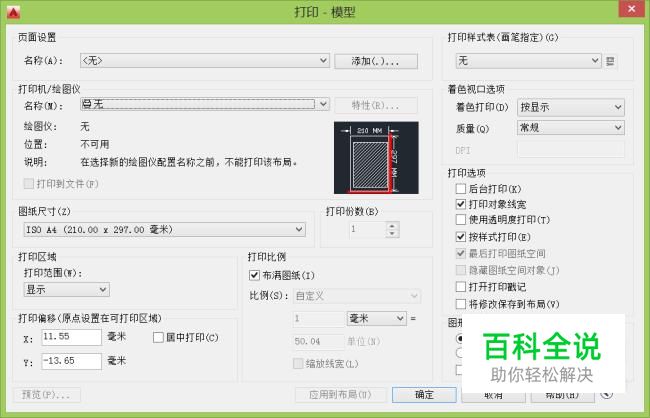

点击打印选项，弹出打印对话框，如图所示：
06

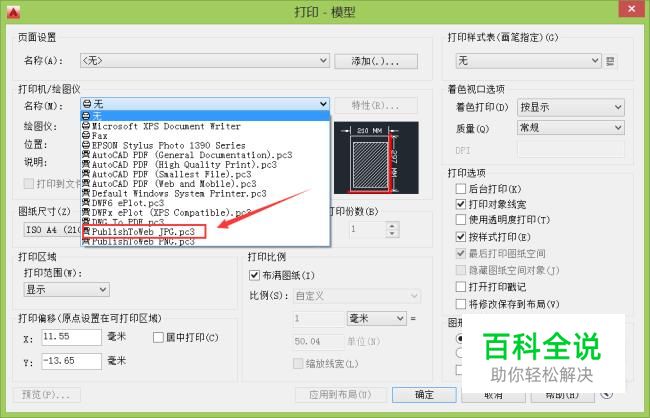

在该对话框内找到名称选项，点击名称选项，在下拉列表里找到publishtoweb jJPG.pc3 选项，如图所示：
07

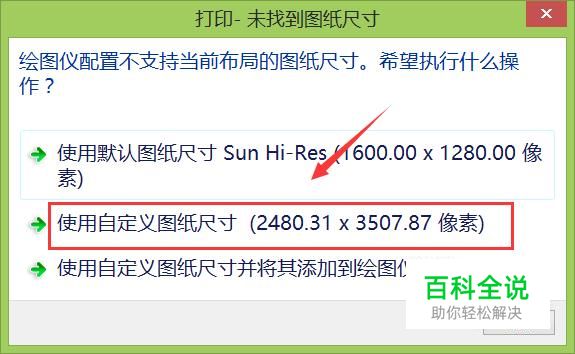

点击publishtoweb jJPG.pc3 选项，弹出打印尺寸设置对话框，在这里选择打印尺寸，如图所示：
08

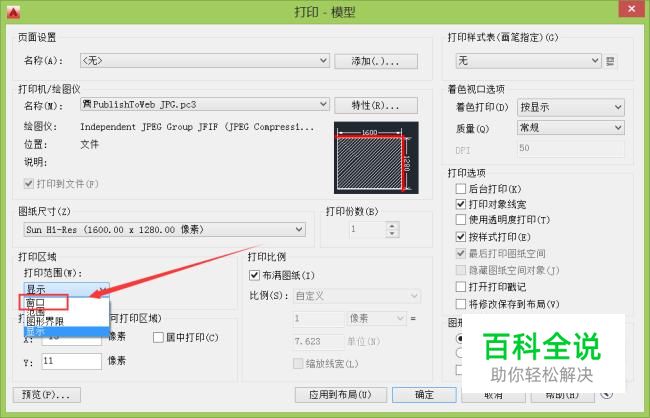

再找到显示选项，在显示里找到窗口选项，如图所示：
09

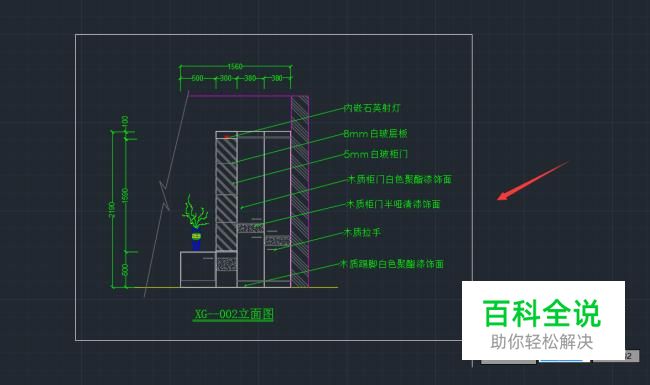

点击窗口，使用鼠标左键画出框选的范围，如图所示：
10

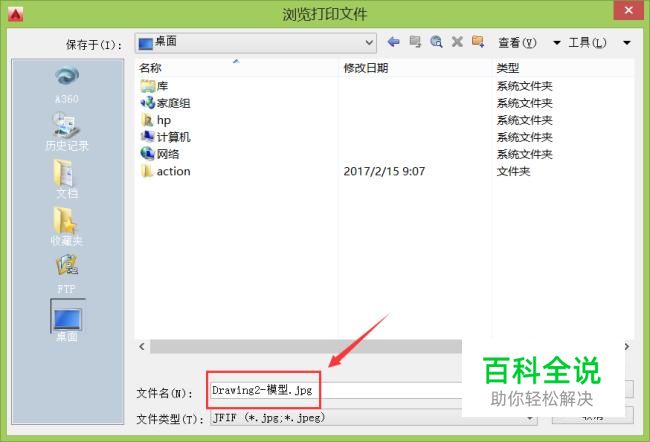

设置完成后点击确定，弹出浏览打印文件对话框，设置文件名称，和路径，如图所示：
11

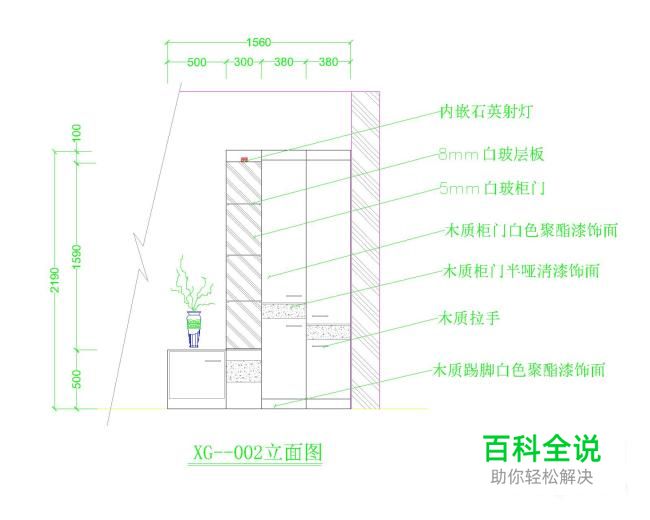

点击保存，打开刚刚的文件，我们的CAD图片文件就导出来了，如图所示：
