如何运用SolidWorks抽壳特征画一个撮箕
SolidWorks提供了丰富的建模模块，其中在实体特征中的抽壳特征用来设计一些薄壁零件相当方便，下面介绍一种利用抽壳特征设计撮箕的方法。
操作方法
- 01

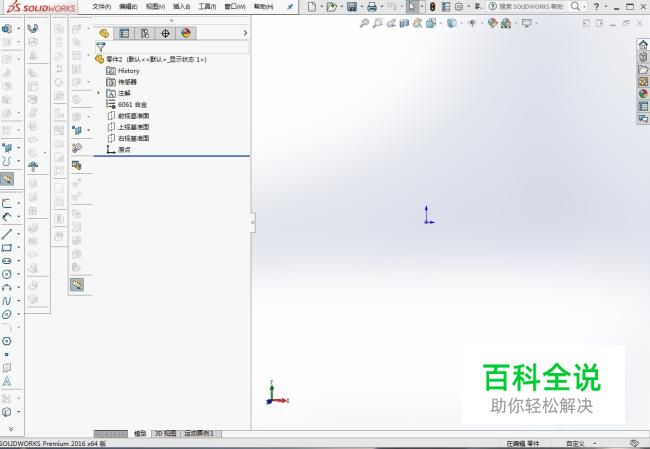

先画出撮箕的外形： 打开Solidworks2016，点击：“文件-新建-Part”进入设计页面。
- 02

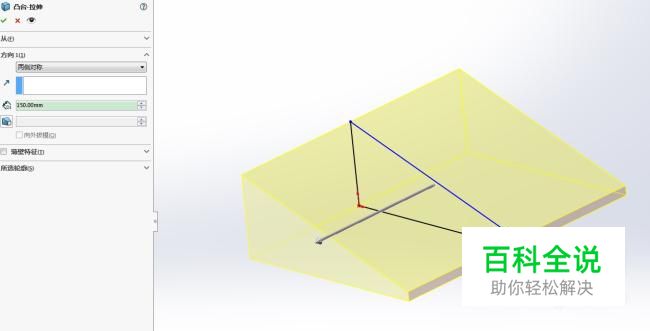

点击草图绘制，先画撮箕的主体外形（斜口），然后拉伸凸台创建出第一个特征。
- 03

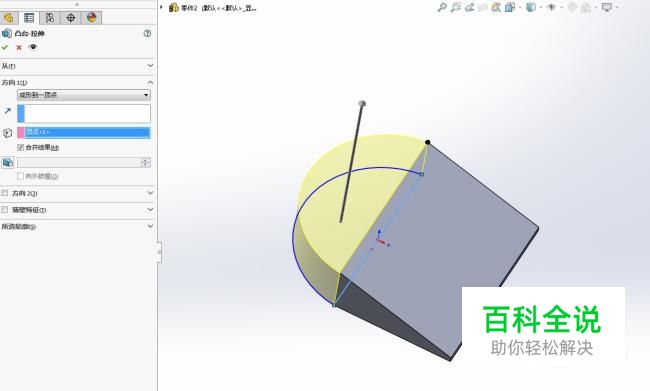

利用拉伸凸台创建撮箕的第二个主体特征。
- 04

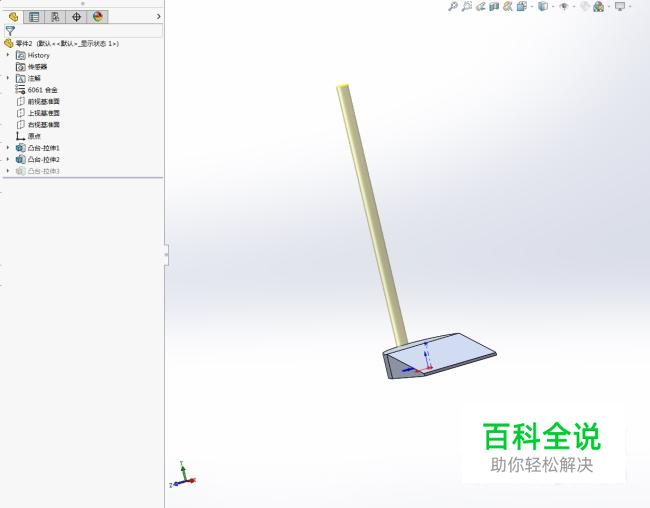

再次利用拉伸凸台特征画出撮箕的握杆，撮箕的基本外形就全部完成了。
操作方法2
- 01

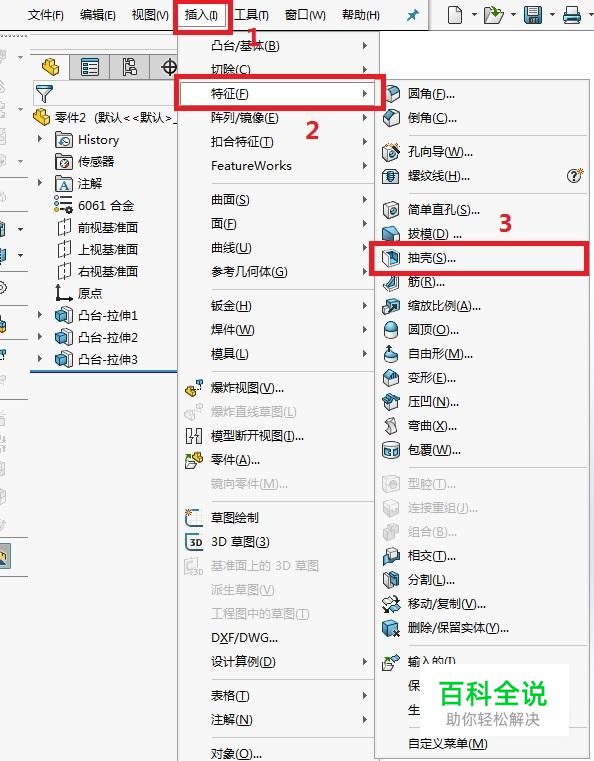

下面利用抽壳特征将撮箕主体镂空： 点击“插入-特征-抽壳”进入抽壳特征编辑页面。
- 02
我们认为钣金和壳体都是薄壁零件，不同的是钣金由一个平板零件折弯切割成型，而抽壳零件是一个实体或者机床加工成型或者模具成型，这是抽壳实体和钣金的区别。
- 03

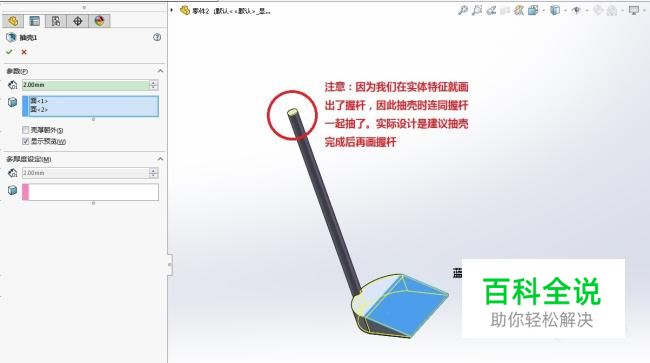

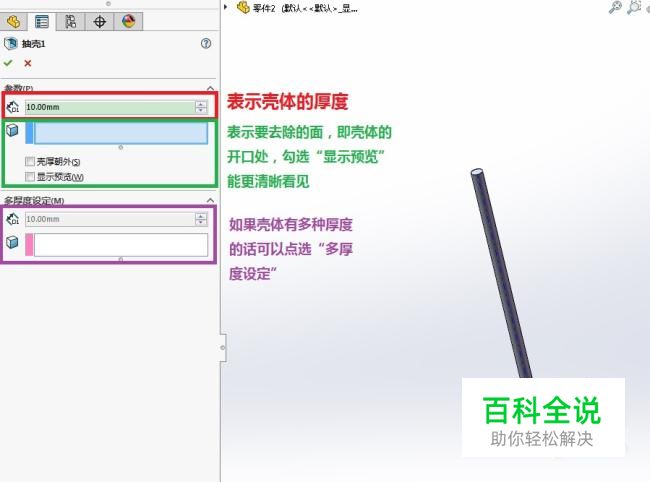

首先确定我们只需要一种厚度要求，即不需要勾选多厚度选项。在上方的厚度上输入2mm，然后点选要去除的面，我们选择斜坡面和正面，勾选预览可见抽壳效果。
- 04

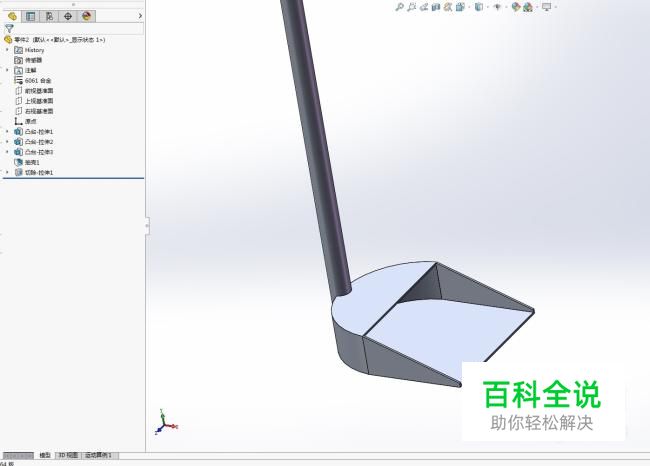

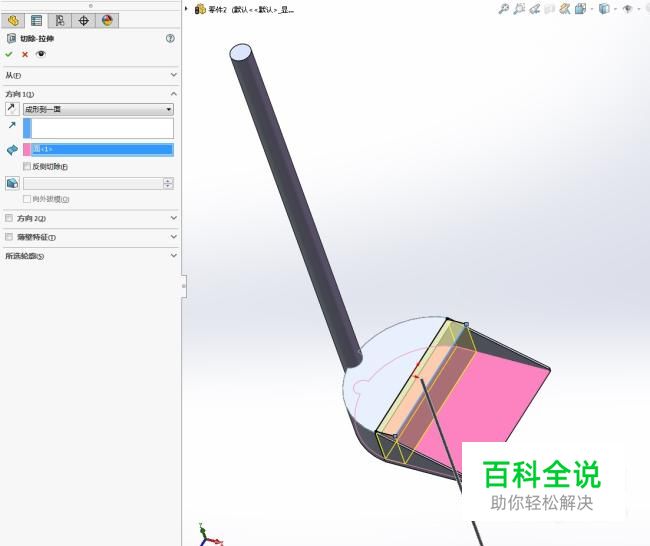

最后稍作修饰利用拉伸切除特征去除斜面。
