Revit绘制标高以及轴网步骤详解
Autodesk Revit是近期开始流行的IBM绘图软件，Autodesk Revit Architecture软件能够帮助在项目设计流程前期探究最新颖的设计概念和外观，并能在整个施工文档中忠实传达设计师的设计理念。
Autodesk Revit的设计过程中，首先我们需要确定的是标高以及轴网，下面我们就来讲解一些标高与轴网的绘制。
绘制标高
- 01
我们打开Autodesk Revit软件，并且 新建一个建筑模版，进入到正式的绘图页面，首先，我们确定一下图纸的比例，默认为1:100，可以点击自行调整。
- 02
完成图纸比例的设置后，我们在左侧的项目浏览器中， 选择“东，西，南，北”中任意一个方向，进入立面图绘制页面，双击进行选中确定，系统会自动切换绘图页面。
- 03

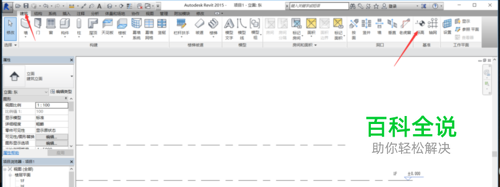

进入到立面绘制页面， 我们需要根据建筑物的层数以及层高，绘制多条标高线条，在“建筑”选项卡中，选择“标高”工具，进行标高的绘制。
- 04

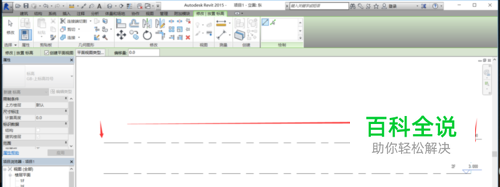

绘制标高时， 从左边向右边绘制，标高的注释就会出现在标高线条的右方，注意绘制的时候，Autodesk Revit会显示提示线条，来保证每一条标高等长。
- 05

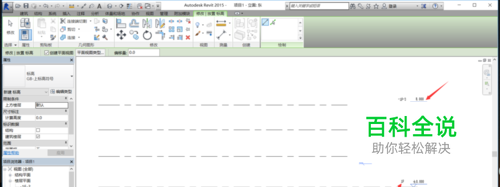

根据设计楼层，绘制好标高后， 我们点击标高的名称，以及标高的数据，可以进行一定的修改，直接输入新的名称，以及标高数据即可完成设置。
- 06
这样我们就完成了标高的建立，可以看到 最下面的为建筑室内外标高，上面一共有三层，是一个三层的建筑物，每一个标高都有一个名称，标高名称要对应楼层层数。 完成标高后我们即可开始绘制轴网。
绘制轴网
- 01

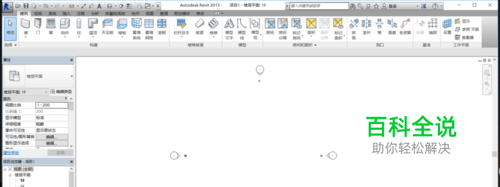

在窗口左方的项目浏览器中， 选择“1F”双击进行确定，即可进入到一楼平面的绘图页面，平面绘图时，会有四个方向的立面标志，注意平面在在立面标志范围内。
- 02

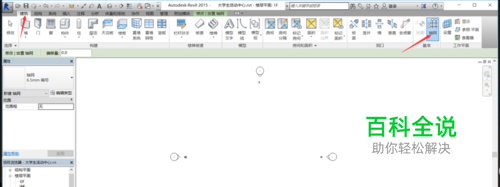

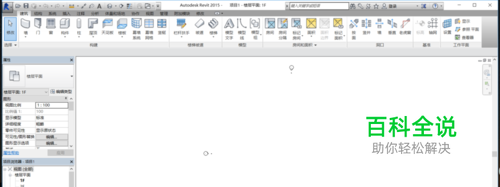

在上方的选项卡菜单中， 选择“建筑——轴网”，即可进入到轴网绘制的命令中，直接点击平面中空白位置，即可进行绘制。
- 03

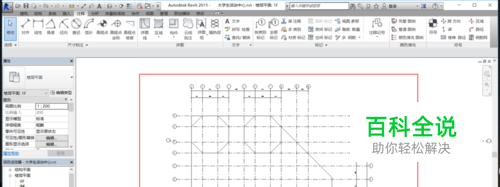

绘制轴线时， 单击空白区域，之后进行拖动，即可绘制一条轴网，注意绘制要垂直水平，绘制时从左向右，从下向上绘制，这样就可以保证轴网的标注是正确的。
- 04

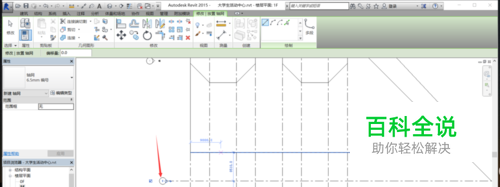

重复操作，绘制轴网， 绘制时注意轴线之间的距离设置，完成一个方向的轴网绘制后，我们可以对轴网的长度进行统一的调整，随便点击选中一个轴线。
- 05

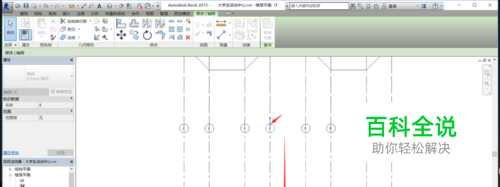

在轴网的数字标注上，会出现一个小的空心圆圈， 鼠标选中空心圆圈并进行拖动，即可带动一个方向上的所有轴线进行长度的调整，拖动到合适的位置松开鼠标即可确定。
- 06

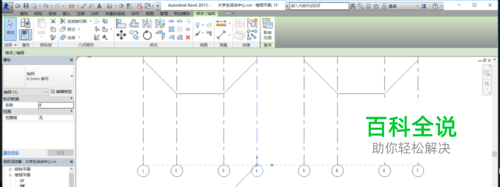

完成一个方向的轴网绘制后，我们需要进行另一个方向的绘制， 依旧选择“轴网”命令，但是在绘制第一条轴线之后，我们需要更改其名称，以区分另一方向的轴线。
- 07
点击名称标注即可显示修改名称的输入栏， 输入“A”，确定第一条轴线的名称之后，其后的所有轴线都会自动根据第一条进行之后的依次标注，逐步绘制多条轴线，即可完成轴网的绘制。 完成轴网和标高后，我们即可开始绘制柱子或者其他结构。
