如何在CAD图纸中截取的其中一部分内容打印？

2025-05-25 07:52:54

一般来说像建筑设计图都是内容很丰富的图纸，在打印CAD图纸的时候有时图纸内容过于繁多，想要只打印部分图纸内容，就可以直接在CAD编辑器中完成的，接下来就是方法啦~

操作方法

01

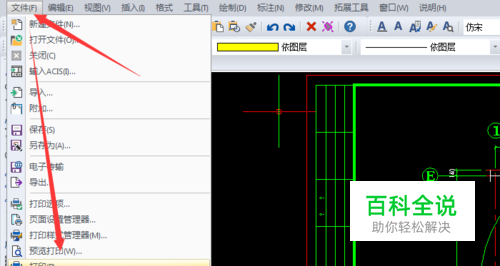

在CAD编辑器打开需要打印的CAD图纸，成功打开后，点击【文件】-【打印】命令，弹出的【打印-Model】窗口。
02

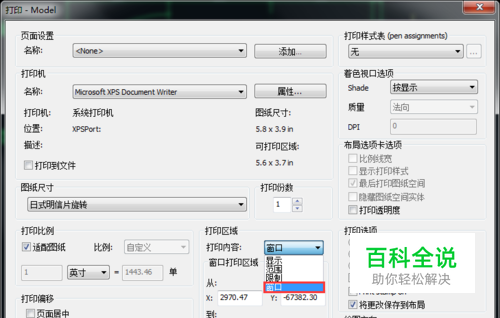

【打印-Model】窗口中，找到打印内容，然后下拉右侧的倒三角形，在下拉菜单中选择【窗口】，选择完成后，点击【选择打印区域】。
03

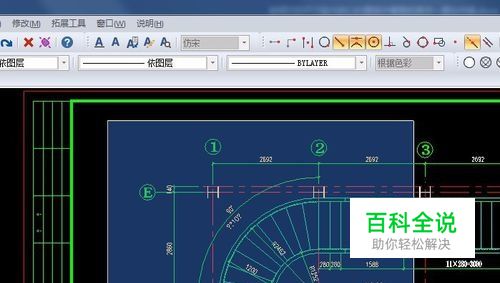

然后在CAD图纸中，拖动鼠标选择想要打印的部分，选择完成后，可以在【打印-Model】窗口中进行打印设置。（底部命令行将会提示选择窗口的第一个角—选择窗口的第二个角）
04

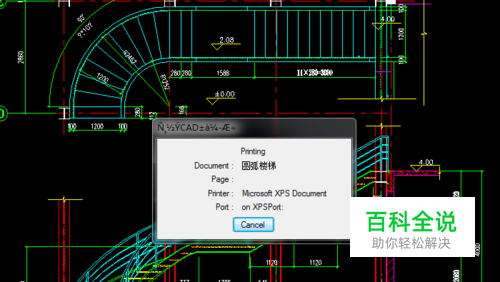

最后，点击【预览】按钮，就可以对我们打印内容进行查看了，也就是刚刚选择的打印部分，点击打印即可。
