怎样在天正建筑中校正错误的坐标系

有时候接到一张别人画的总平面图,上面有一两个点的总图坐标(一般是道路交叉点),要求我们做完规划后标注上建筑角点的坐标。

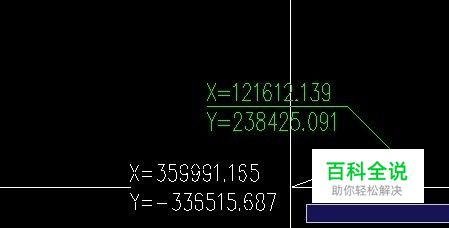

但是我们做完以后,有时会发现自己标注的坐标和给出的原坐标相差十万八千里,怎么办呢?

调整系统坐标系的方法

  • 01

    打开坐标系设置对话框 ①单击坐标标注按钮 ②输入S,回车

  • 02

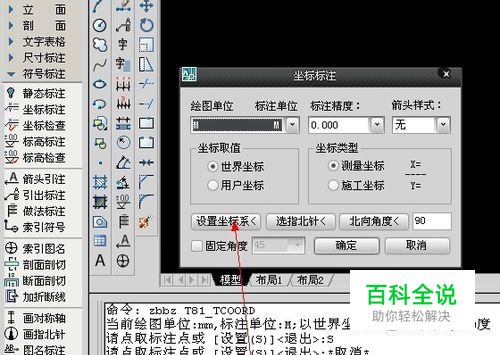

    单击“设置坐标系”

  • 03

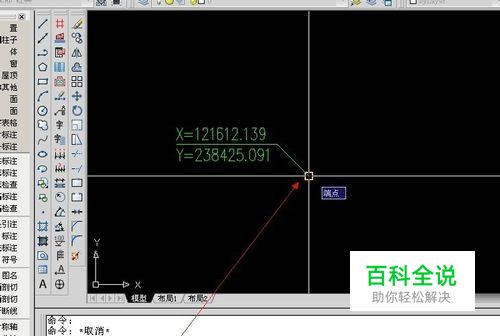

    点取参考点,单击图中已经有的一个坐标点

  • 04

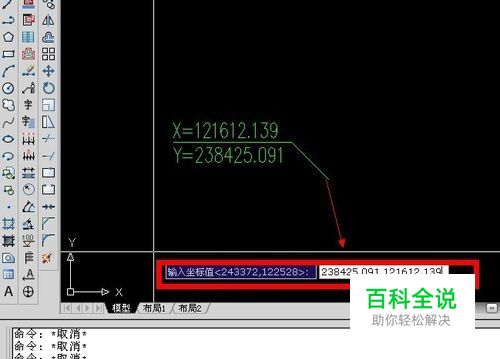

    输入这个点正确的坐标值,  先输Y,再输X 回车

  • 05

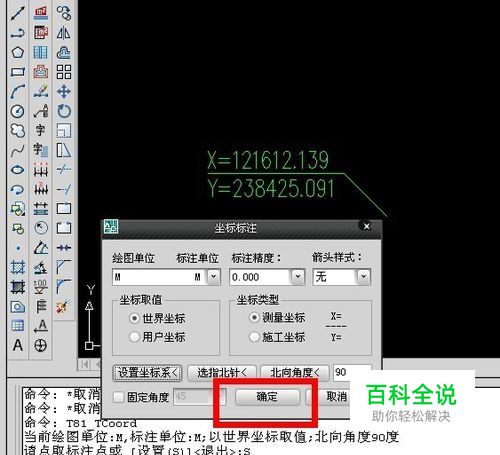

    在弹出的对话框点击确定。

  • 06

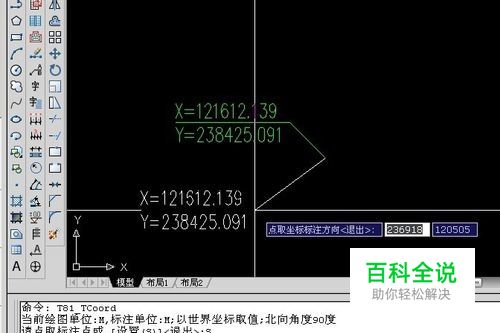

    现在再点原图的坐标就和它标注的一致了,因为我们已经重新校正了原图的坐标系。
