怎样自制充电宝给nokia手机充电
自制充电宝给nokia手机充电 5800可反复充4次，一起来看看吧！
工具
- 01
升压板、锂电池
步骤/方法
- 01

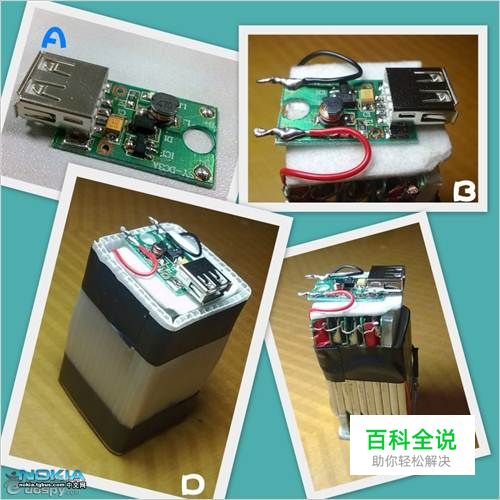

网购一块3V升压到5V的升压板；
- 02
焊接在一块锂电池上；
- 03
所用的锂电池为手机电池中拆出来的，共10块，每块650mAh，并联后达6500mAh；
- 04
装入一个简陋的塑料外壳中固定； 板子上面的盖子还没做好，颇为简陋。
简单测试
- 01

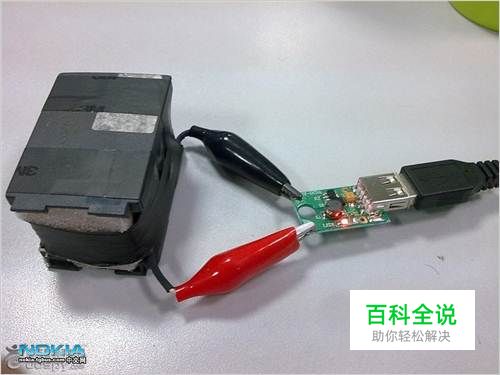

通过CA-100C充电线给nokia手机充电，充电电流达400mA，比预期的稍微小了一点。空载电压5.60V，实际上用了这个板子，不需要充电线，直接用USB转2mm的DC线也可以充电。 实测效率：90% 很满意 电压纹波也马马虎虎，毕竟输出端一个小小的贴片电容，不期望很好。瞬态波形，电流切换瞬间没有很大的电压波动。 保守估计，这个6500mAh的充电宝充满后，用在58的1320mAh电池充电，可以充满4次。长途旅行不发愁了。
- 02

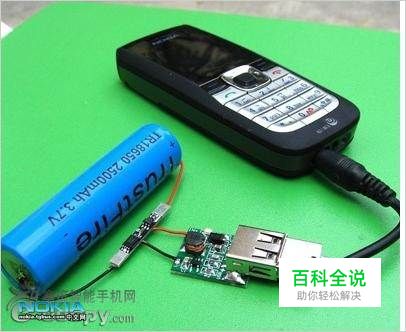

用18650锂离子电池代替的话，2节18650 (可达5000mAh)成本30元左右，板子才7元，加个保护电路2块钱，40元搞定。用一节18650 虽然容量低了一点，才2400mAh，成本就只有25元了。 本人那么多电芯并联是因为这个电池组是5年前做的，不想浪费了。手头也有3000mAh的单体电池，并联4个后可以做到10Ah以上。

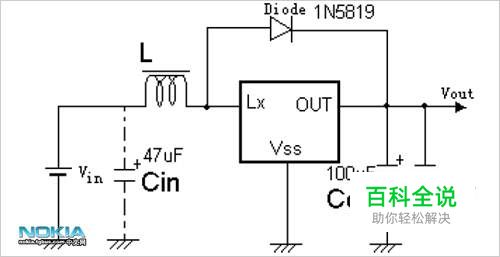

原理图
- 01
一个升压IC、一个电感、一个电容、一个肖特基二极管， 一共4个元器件。
