角钢线生产加工流程详解

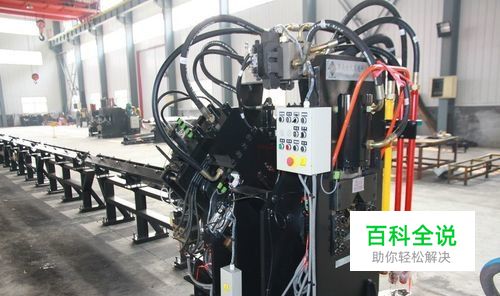

JX0808型数控角钢生产线用于角钢的冲孔、压印字符、剪切加工，广泛应用于送变电与通讯行业角钢塔生产，也可用于建筑行业、铁路、桥梁工程中角钢构件，因可联合完成打钢印、冲孔、切断几种功能，亦可称为数控角钢联合生产线。

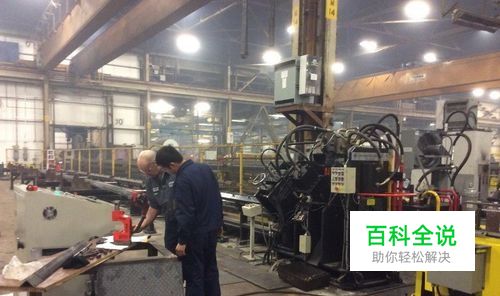

操作方法
- 01

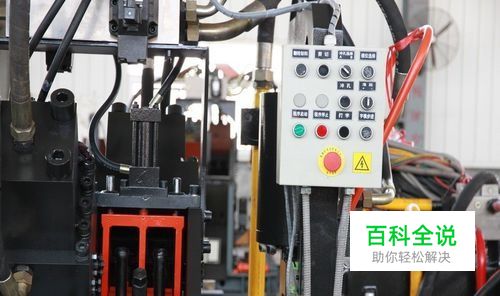

1、上料 由人工将工件吊装至横向料台后方平台，此处为工件放置区，等待设备送料加工。
- 02

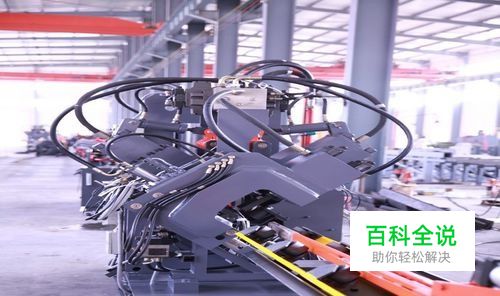

2、横向送料 数控系统发送指令，由料台减速电机旋转带动料台链轮旋转，链条上安装的拨快拨动工件在耐磨尼龙板上横向移动。最后以顶点向下的姿态落入V型槽内等待翻转。
- 03
3、翻转上料 数控系统发送指令，由翻转减速电机带动翻转架长轴旋转，通过翻转链条带动上料爪绕轴旋转，旋转时上料爪V型开口保持向上，将料台V型面上的工件托起、旋转并放置于送进料道上。
- 04
4、数控送料 工件被放置于送进料道上之后，数控小车钳杆前端的钳爪在气缸作用下夹紧工件。数控小车由数控系统控制，推动工件实现数控送料。
- 05

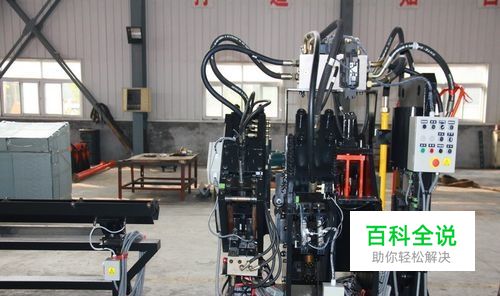

5、打字 工件被送至设定位置，打字机身下落至打字位置，字盒选择缸在系统控制下推出指定字盒至打字位置，由打字缸下压压头将字符压印在工件上。
- 06

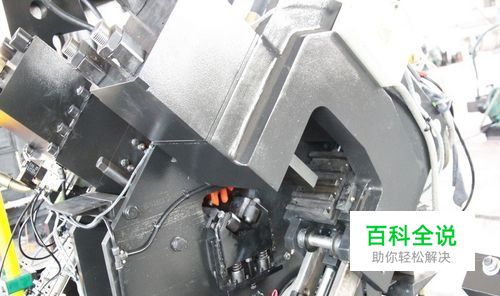

6、冲孔 冲孔主机有两个冲孔单元，布置在两侧，每侧有三个模位。每个模位有一组模架装置，安装有冲头杆、冲头和凹模，加工前应安装好各个模架装置。数控系统发送指令，压料油缸动作，压料机构压紧工件，被选择的模位由气缸推动垫块至冲头杆上方，冲孔主缸下压冲制该模位的孔，其余未被选择的模位由于没有垫块，冲头杆空行不能冲孔。
- 07
7、剪切 当按照程序在一根工件上冲制完成规定的孔之后，由数控小车推动工件移动到指定位置，剪切油缸工作，上刀下移切断工件，完成一根成品。
- 08
8、出料 数控系统发送指令，分选料道气缸工作，掀起料道一侧，工件完成下料。
