笔记本外接显示器正常内屏黑屏花屏不能排除显卡
“笔记本外接显示器正常，内屏出问题花屏或者黑屏，说明显卡没问题，故障为内屏或相关部件问题”-----这个错误的观点相当流行，且很多工程师常以此为论断，这个只能说明理论和技术比较欠缺。不论从原理还是笔记本维修实践当中，外接正常内屏有问题时，排除屏幕碎或者伪黑屏等外，一般80%的故障都在主板的显卡芯片上。今天给大家讲解下原因，以后网友再遇到这种错误说法是要坚决纠正之，呵呵。
操作方法
- 01

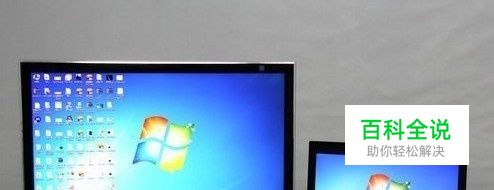

首先看看笔记本和外接显示器配合使用。图片中可以看到，左边的是外接显示器，也就是台式机用的液晶显示器，右边的是一台笔记本，一般通常笔记本都有VGA接口的 直接找到相应的显示器接上，然后键盘切换显示就行了。
- 02

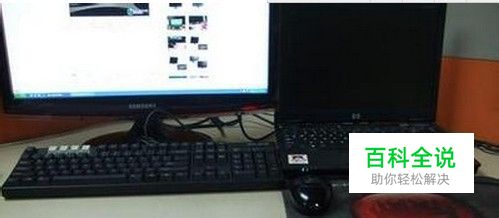

外接显示器是再笔记本维修中很重要的一个参考工具，当笔记本内屏不显示或者显示不正常时，再看完可调电源电流没什么问题时 通常会选择外接显示器看看，如下图。但是判断故障是很多人，包括很多维修人员都有上边的那种错误观点，就是外接正常说明显卡没问题。不知道误导了多少人。
- 03

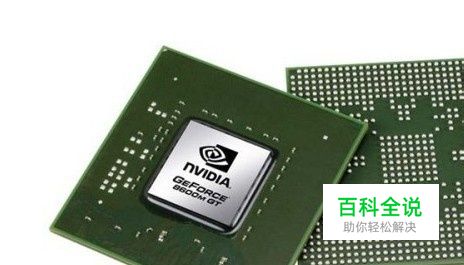

首先认识一下显卡芯片，笔记本的显卡基本都是焊再主板上的显卡芯片。下图中就是一个显卡芯片 绿色的是电路板，中间晶体是显卡和核心封装。然后整个芯片通过BGA封装形式焊再主板上的。还有其实显示方面不光是显卡芯片参与工作，桥芯片CPu等也是参与的。为了简单明了，现在是忽略桥等其他芯片元件的作用。
- 04

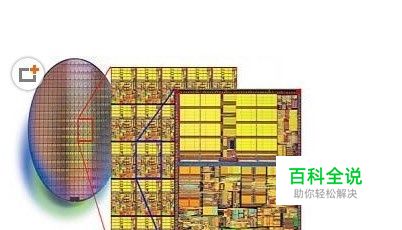

下边看看封装内部晶体的内部结构如图中。为了简单，我们假设显卡芯片内部有100个功能单元，其中和内屏显示有关的是6个功能模块，和外接显示有关的4个模块，和内屏外屏都相关的是10个模块，其他80个模块是处理运算等核心模块。如果内屏单独有关的6个模块出问题，现象就是内屏显示出问题，外接正常。如果是与外屏独立相关的4个模块出问题 那么现象就是外接出问题内屏正常。如果是和内屏外屏都相关的10个模块或者显卡芯片的核心功能模块出问题那么内外屏都会出现显示故障。 所以就得出结论“外接正常说显卡没问题”是典型的错误观点。
- 05
下边说一下为什么笔记本故障中 内屏显示容易坏 外接显示不容易坏或者后出问题的原因，其实道理很简单，就是干活越多越容易出问题，干活越少越不容易出问题。一般笔记本来说肯定是常态内屏显示的，外接显示很少用的，所以负责内屏显示的功能累，损坏是也容易最早出问题。
