iphone X不开机故障维修
收到客户的一台iphone X，描述故障为不开机，话不多说，开始维修。
操作方法
- 01

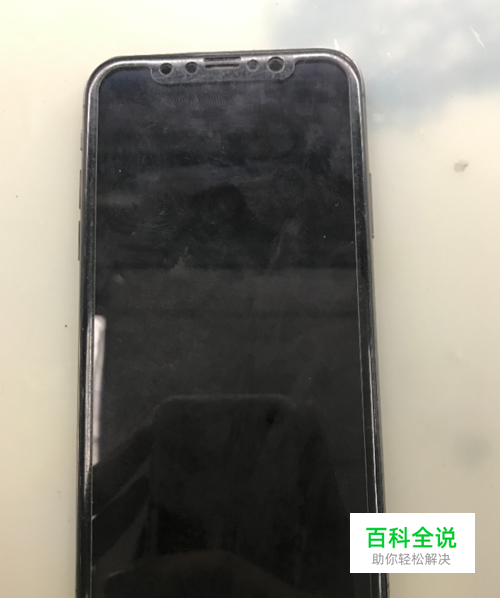

客户说手机睡之前是好的，睡一觉起来就不开机了，首先排除手机没电了，不充电等故障，然后我们可以接可调电源看一下开机电流来判断故障。
- 02

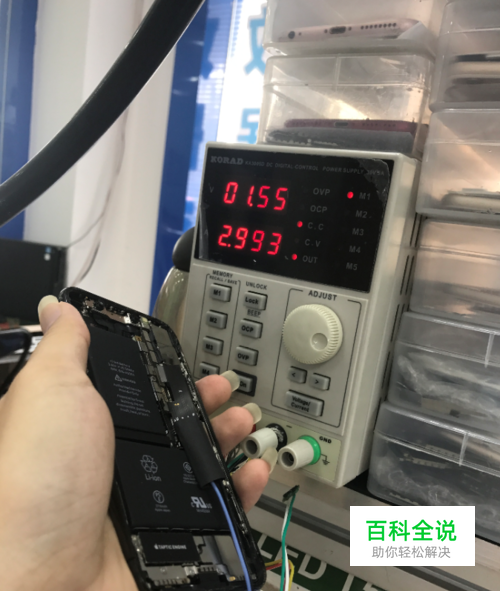

接充电器没有充电电流显示，也不显示充电图标，那么先排除充电问题导致的不开机，接下来拆开机子，接可调电源开机看一下开机电流。发现接电大短路。
- 03

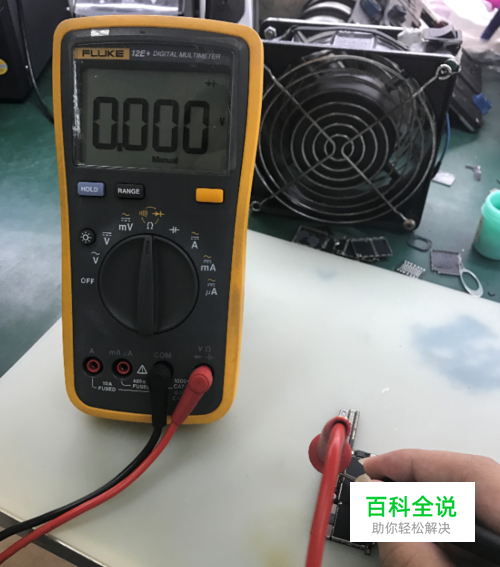

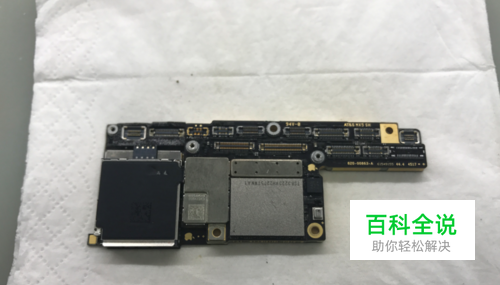

拿下主板，测量到是 PP_VDD_MAIN 主供电对地短路。熏松香，烧机，表面没有短路的痕迹，要分层下来查询。测量中逻辑部分上层主板主供电对地阻值正常，下层的主板上的主供电对地阻值对地短路。
- 04

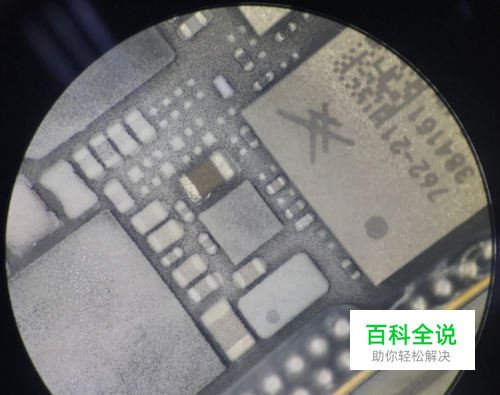

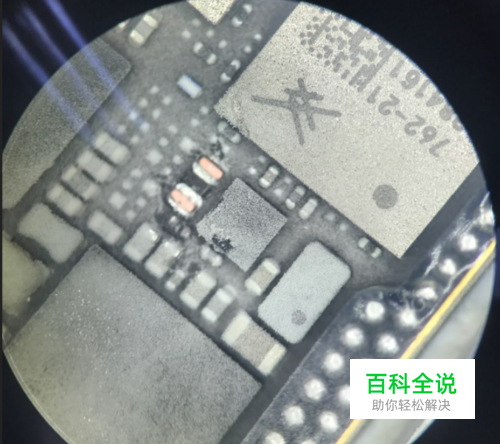

下层熏松香烧机，发现是 主供电PP_VDD_MAIN 上的滤波电容 C7511_S松香融化了。直接镊子挑掉。测量此供电的对地阻值恢复正常。
- 05

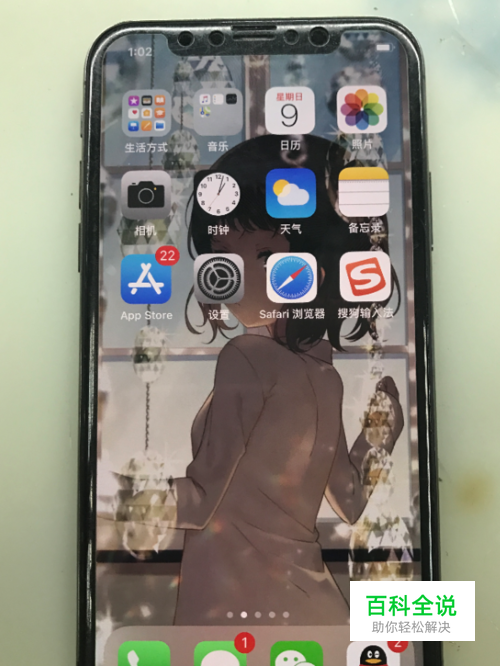

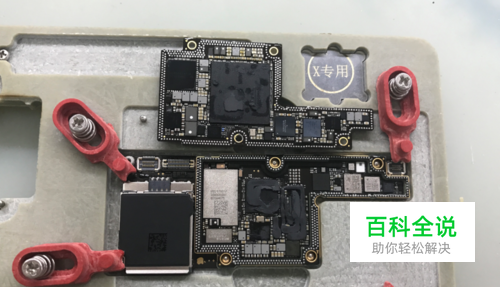

将主板贴合起来，装机测试。开机正常，功能正常。此故障是主板上的主供电滤波电容对地短路造成的不开机。维修到此结束。
