protel 99 se 常用规则设置

本篇详细介绍protel 99 se 常用规则设置，包含间距规则，线框规则，铺铜规则，元件间距规则，短路规则等。

操作方法

  • 01

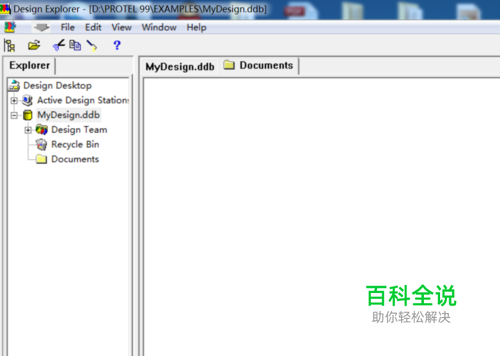

    打开电脑，打开protel 99 se 软件。

  • 02

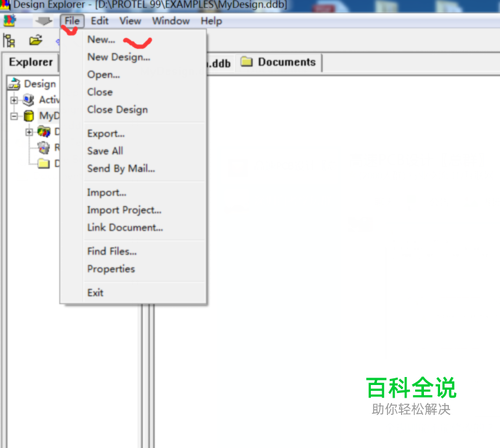

    在菜单栏点击file-new-PCB。

  • 03

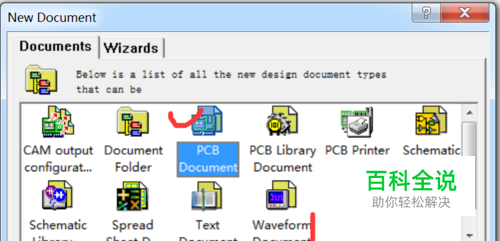

    出现新建文件界面，点击PCB类型图标，点击OK。

  • 04

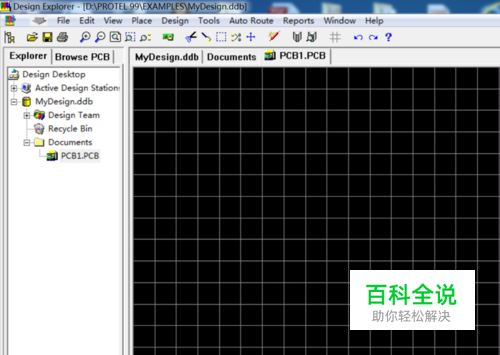

    进入PCB工作界面。

  • 05

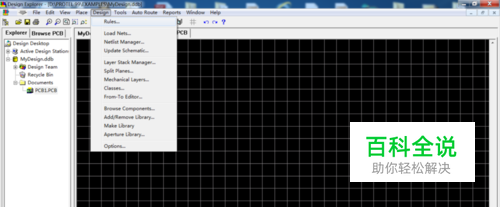

    在菜单栏点击design-Rule。

  • 06

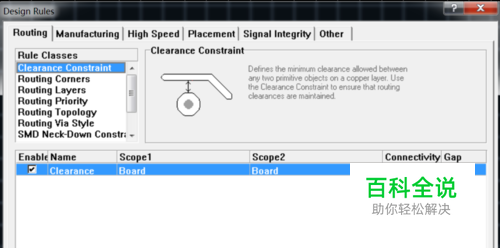

    进入规则设置界面。

  • 07

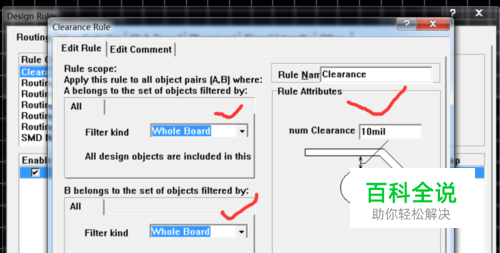

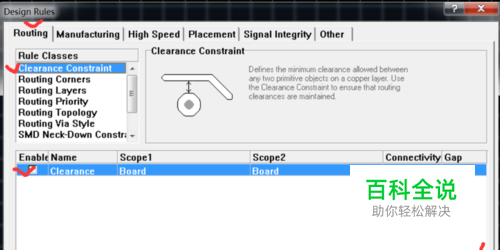

    点击Routing-clearance-protertices

  • 08

    设置好间距规则后点击OK。

  • 09

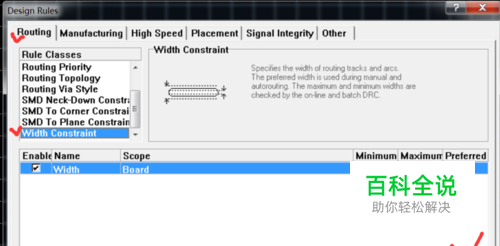

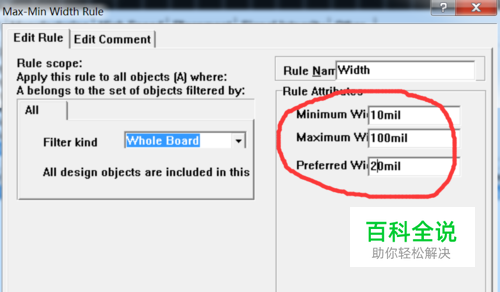

    点击Routing-width-protertices

  • 10

    设置好线宽规则后点击OK。

  • 11

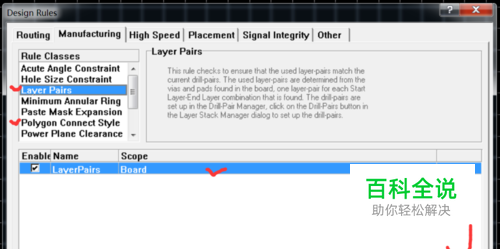

    点击manufacturing-holesize constraint,polygon connect style等设置孔径规则和铺铜规则。

  • 12

    点击Placement-component clearance

  • 13

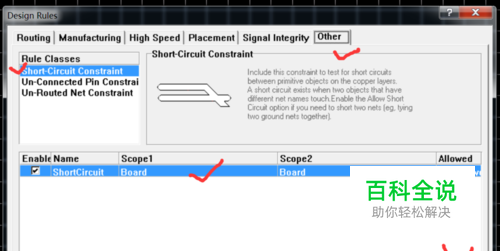

    点击other-short-circuit constraint。
