UG10.0教程：[48]UG10.0交点的创建方法
点是零件设计时辅助绘图工具，比如在创建孔、样条曲线时，都要用到点工具，本节UG教程讲解：交点的创建方法（基准平面与曲线求交点法），欢迎学习参考；
操作方法
- 01

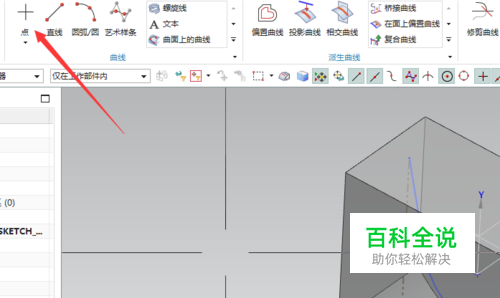

打开UG的绘图窗口，把其切换到曲线工具下，然后找到点创建命令；
- 02

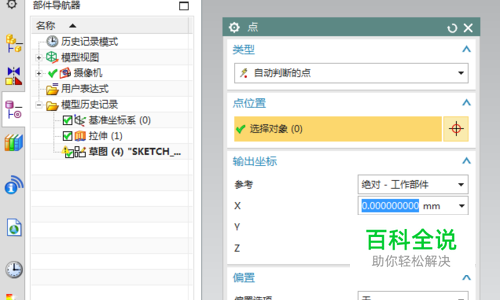

单击点后，其弹出的对话框如下；
- 03

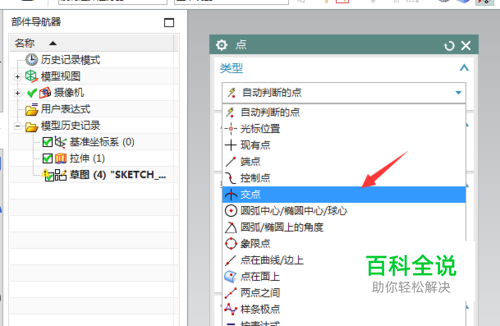

在点创建的类型中选择交点；（交点是绘图时使用率非常高的一种，需要牢记掌握）
- 04

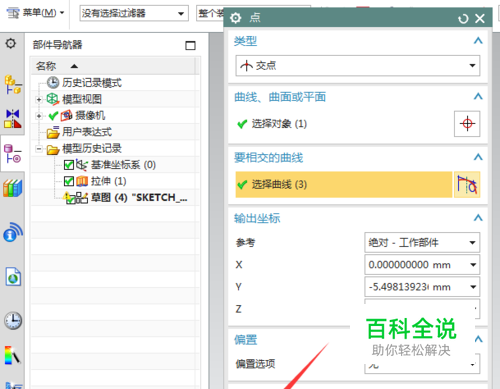

展开点创建菜单，如创建的交点不想其与原来的图元有关联，可按下图去掉其关联；
- 05

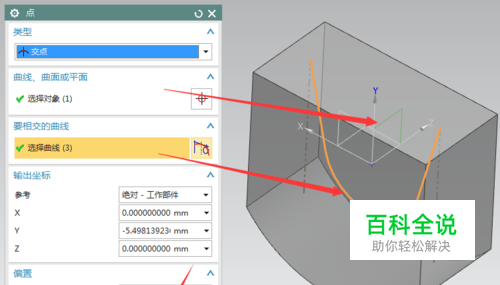

在第一栏选中基准，第二栏选中曲线，然后点确定；（本交点创建方法是使用基准与曲线，然后求其相交点）
- 06

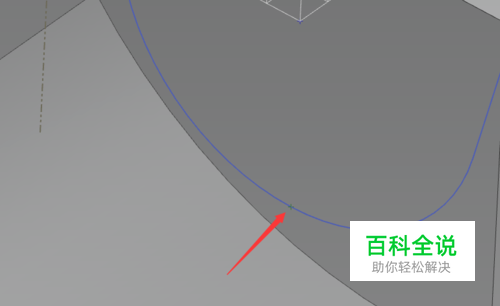

其创建得到的交点如下图；
- 07
使用心德： 在创建交点时，其要选择的两种图元必须是十字叉才行，否则交点会创建不成功；
