autocad中，45°弯头的画法
利用AUTOCAD画45°弯头
操作方法
- 01
1.在平面内画一条长度为1000左右的线段，暂命名为AB。
- 02
2.以AB线段的端点为起点，画一条长度为222的线段，命名为AC。
- 03

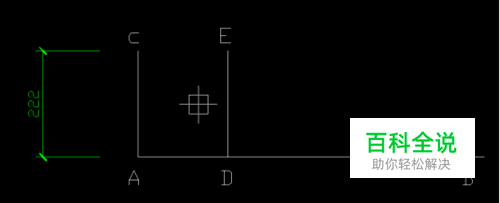

3.将AC向右偏移377的一半，即188.5，得到线段DE。
- 04

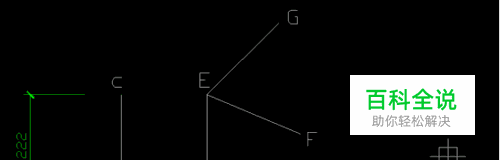

4.以E点为中心，分别旋转/复制（先敲RO+空格，再敲C+空格），旋转角度为67.5°，得到线段EF及EG。
- 05
5.敲入F，然后按住shift键，点击AB及EF，得到圆心，其实这才是我想要的B点，同时，连接BG。
- 06
（6）以D点为中心，镜像AC，得到线段HI，以B为圆心，HB为半径画圆。
- 07
（7）选中圆，点击夹点，输入C，复制得到另外两个圆，延长BG至最外圆。
- 08

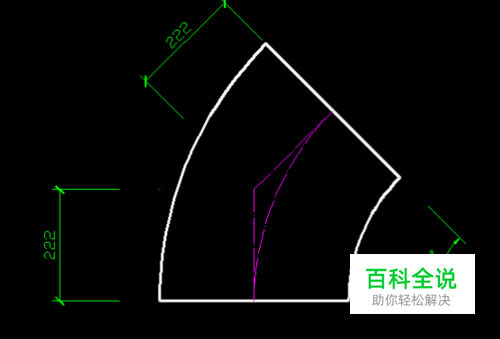

（8）剪切、变换线型、标注，得到所需管件。
