如何用示波器测试电流

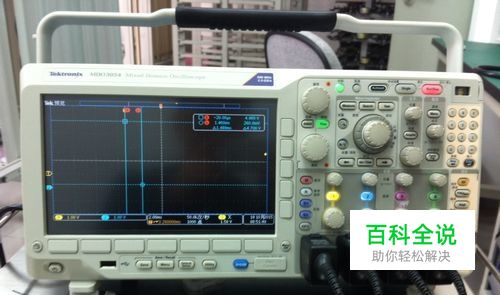

在这里我主要介绍的是如何使用泰克示波器来测试电流，泰克示波器想必为大家所熟知，称其为全球测试、测量和监测领域的领导者应该丝毫不为过，而我们通常都是永波器测试电压以及各种电压信号，那如果想用示波器测试出精确的电流该怎么办呢？
操作方法
- 01
要想测得精确的电流，高精度电流探头是必须的，当然价格极其不菲，详情可咨询泰克。我们当然也可以利用欧姆定理以及基尔霍夫定律来推算所测回路的电流，但是哪有使用高精度电流探头方便和精确呢？
- 02

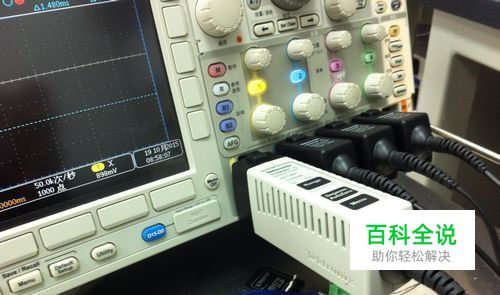

和普通电压探头一样，插入示波器的任意一个回路。
- 03

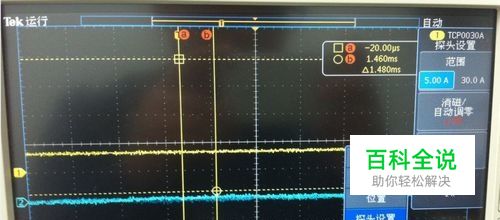

连接好探头和示波器后，示波器上将出现相应的菜单，请注意看。首先要做的是自动消磁，请点击示波器上对应的消磁按钮。
- 04

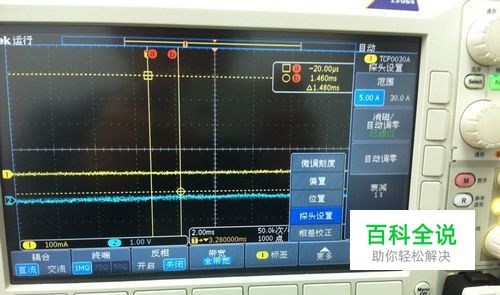

你可看到示波器会进行自动消磁，完成后显示画面如下图。上面有已通过字样，同时字由红色变成了绿色。
- 05

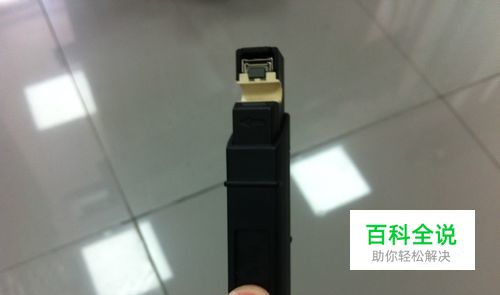

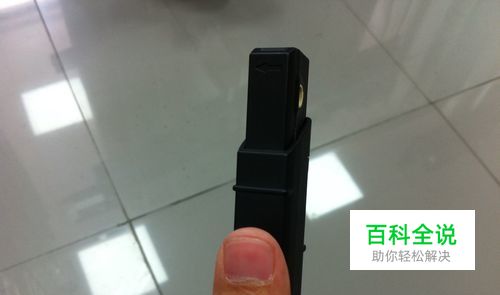

现在就可以用电流探头开始测试电流了，剩下唯一要注意的就是所测电流一定要形成一个回路。至于示波器的设置方法和使用电压探头一样，触发方式以及触发电平，触发位置，每格所代表的电流大小以及时间间隔，探头的接法如下图。
