网线水晶头做法图解
网线，相信大部分人都用过。但你知道网线水晶头怎么接的吗？今天我们就一起来看看怎么接网线水晶头。
操作方法
- 01

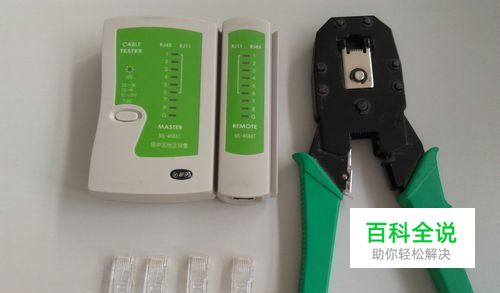

这些就是主要的工具了。网线水晶头接法主要有两种，一种是平行线接法，另一种是交叉线接法。现在用得多的是平行线。所以这次我们就讲下平行线的接法。
- 02

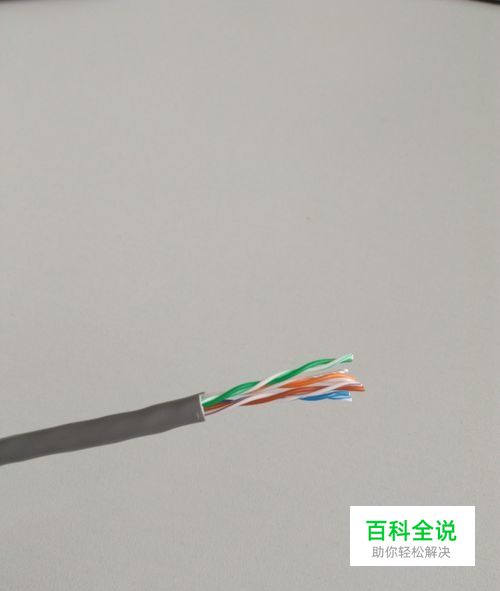

首先，用压线钳把网线的外皮剥掉。
- 03

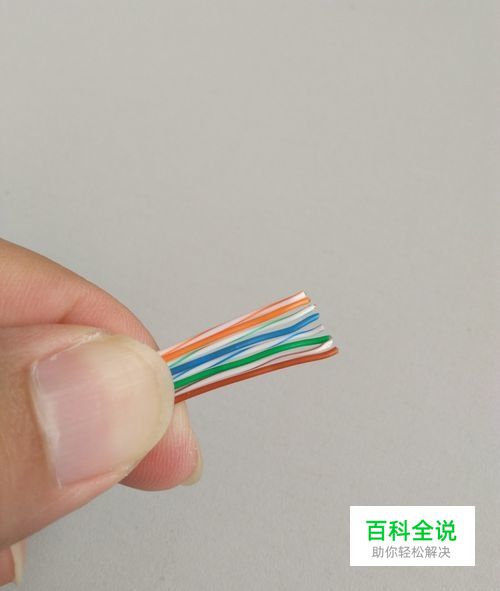

再把8根线缆按照从左至右“白橙，橙，白绿，蓝，白蓝，绿，白棕，棕”的顺序排好。
- 04

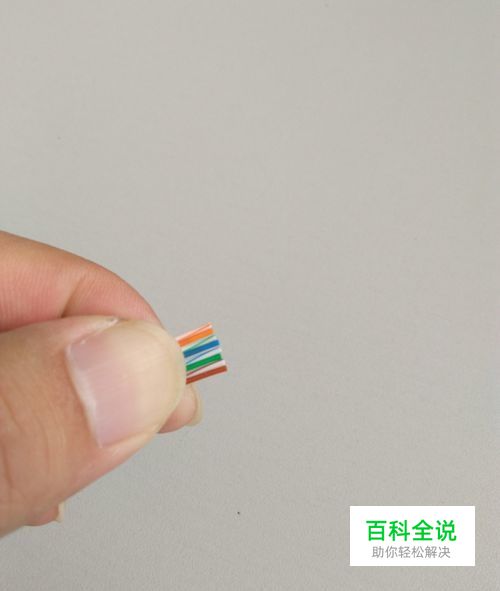

把多出来的线缆剪齐，留大概1.5厘米左右长度。
- 05

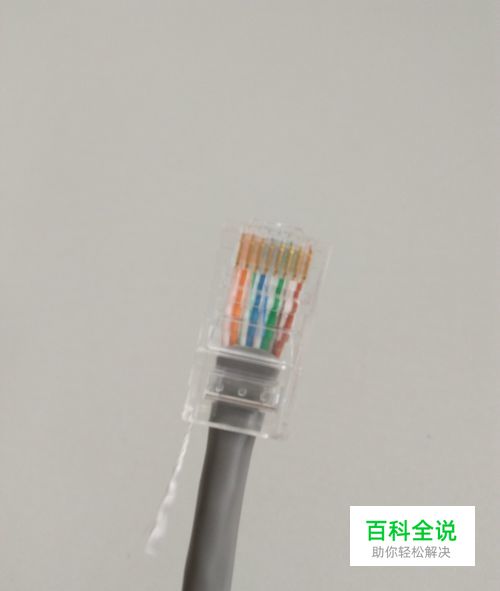

并列的 8 条线对准水晶头开口并排 插入水晶头中，注意一定要使各条线都插到水晶头的底部。
- 06

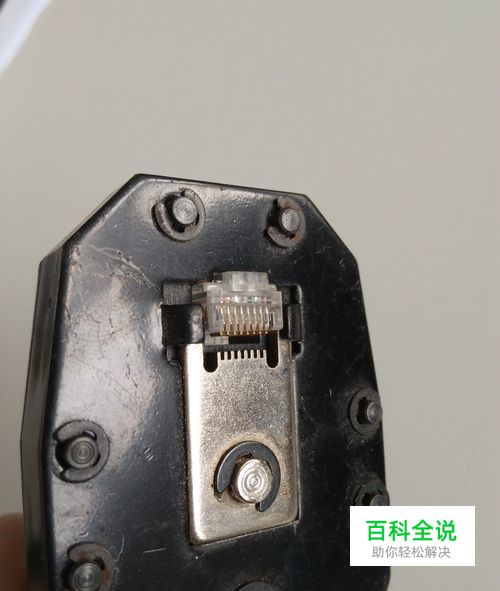

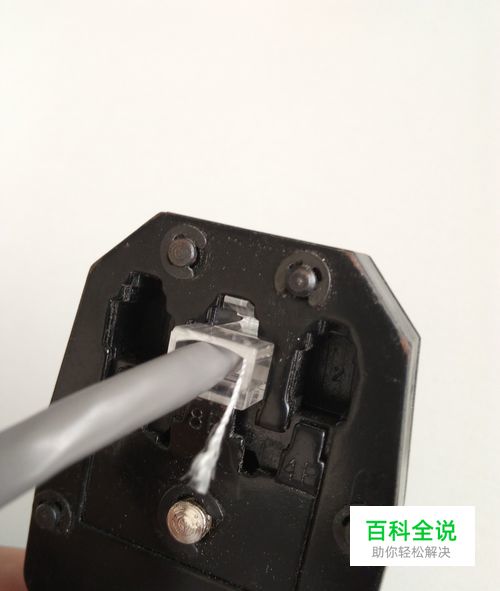

确认所有线都插入水晶头底部后用压线钳把水晶头压紧。
- 07

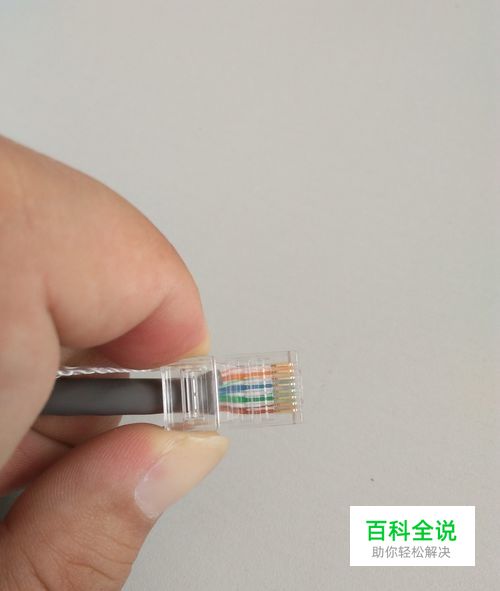

水晶头接好了。网线的另一头依同样方法做好水晶头。
- 08

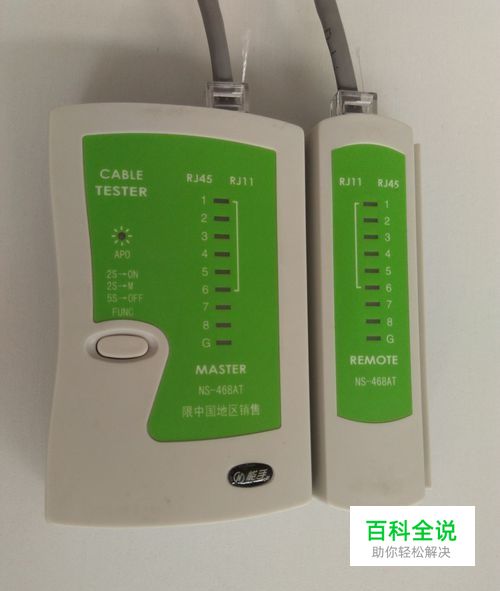

最后一步，把网线两头接到测线仪测试下。如1-8号灯依次亮绿灯，则测试通过。否则，就要要检查下线的排列顺序和检查下水晶头是否压紧了。
