AutoCAD中填充（H）命令的使用经验

使用填充能更好的展示在平面设计中，图示位置的展示内容，如砖墙、绿化、平地，等，如图演示。个人在CAD制图中，能够把所有填充物按图例展示到图纸上，分享给大家，请大家提出宝贵意见。

操作方法

  • 01

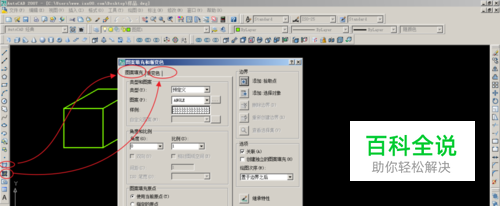

    填充分为图案填充和渐变填充。在平面图中，我们一般只使用图案填充。

  • 02

    如图，填充时，边界的选择必须是封闭的。在轴测图中，我填充了正面图。

  • 03

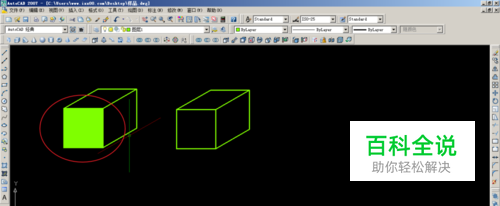

    填充效果如图示

  • 04

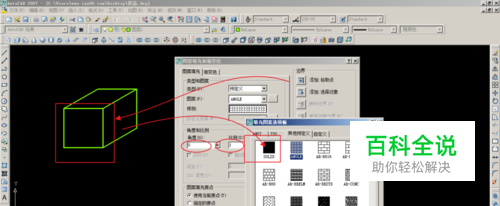

    当然，为了更能有效的体现平面中的实物，我们要选择更为接近的来进行使用。

  • 05

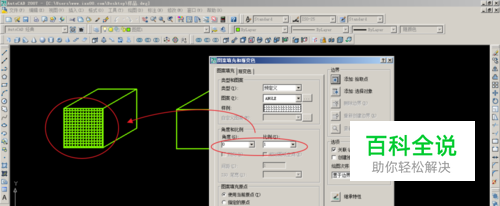

    填充有两个重要参数，角度和比例。在填充时注意调节。

  • 06

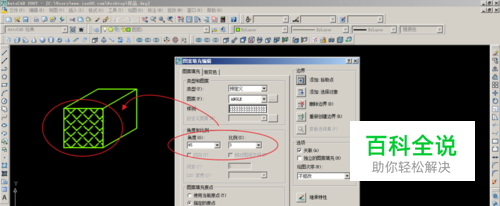

    如图，45度角，3倍大的填充，明显显示角度变化，和格栅变粗。如密度过大，则需要把比例调大，如1，更改为3，反之如密度过小，则需要把比例调小，如1，更改为0.8

  • 07

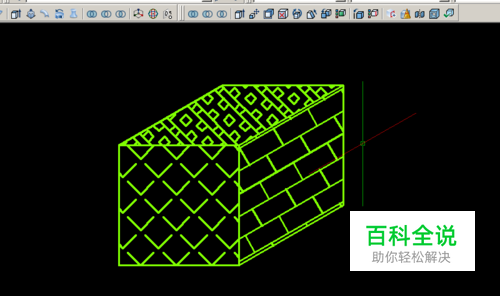

    此图示做了3种比例、角度、和填充图案的演示。
