如何使用天正CAD进行轴线绘制墙体
CAD是很多行业需要经常使用的软件，尤其是建筑和机械行业等，需要经常使用CAD绘制图纸，而建筑cad制图中，最基础的就是绘制轴线和墙体，这是绘制图纸的基础和起点。
下面我们就来看看如何利用天正CAD绘制轴网和墙体。
操作方法
- 01
首先，我们从天正制图中开启CAD，在CAD窗口左侧的工具栏中， 点击工具栏中的“绘制轴网”命令，系统会自动弹出轴网设置窗口。
- 02

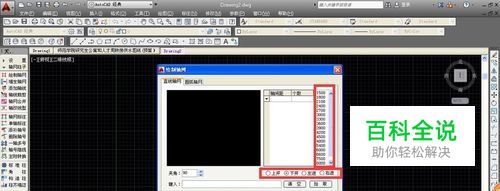

在轴网绘制的设置窗口， 我们 可以自行设置轴网的数量和间距，并可以通过上开，下开，左进，右进，进行轴网的具体放置设置，在轴网窗口中，我们还可以在左侧看到轴网的大致图样。
- 03

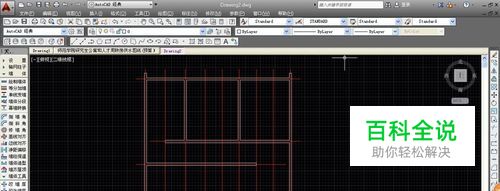

将轴网的全部属性设置完成后， 点击“确认”即可确定轴网图，并出现轴网的具体形状，用户即可使用鼠标确定轴网在图上的位置，系统就会放置轴网在对应位置。
- 04

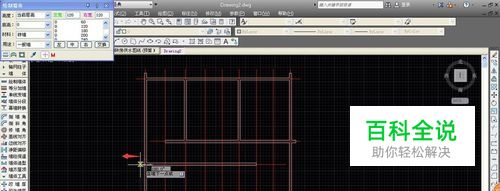

随后我们开始绘制墙体， 选择工具栏中的“墙体-绘制墙体”工具，确定工具后，将鼠标移动到轴网上，系统会锁定轴线，单击后移动鼠标即可绘制墙体。
- 05
如果系统没有捕捉轴线，我们可以按下F3开启捕捉。 完成一处墙体的绘制后，点击空格，即可确定墙体， 连续绘制可以继续按下空格键，就会延续上一个工具或者命令。
- 06
在绘制有明确长度的墙体时， 鼠标点击 确定起点后，将鼠标移动到墙体方向，输入墙体长度数值，再按下空格键，系统会自动延伸相应长度的墙体。
- 07

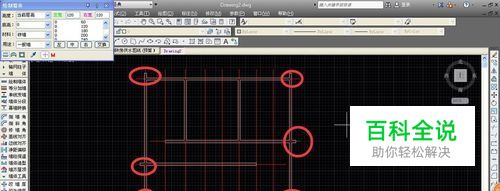

如果我们需要修改已经绘制的墙体，或者增加墙体的墙垛，这时可以点击墙体的终点，拖动鼠标即可进行延伸，具体长度可以自行输入后按下空格键进行确认。
- 08
根据具体的图纸信息，我们可以根据情况进行轴网或者墙体的绘制，同时各种命令也可以帮助我们快速修改图纸中的细节。
