typora画流程图、时序图(顺序图)、甘特图【百科全说】

markdown做为笔记记录，在方便不过，这里记录经常要用的流程图画法模版

操作方法

01

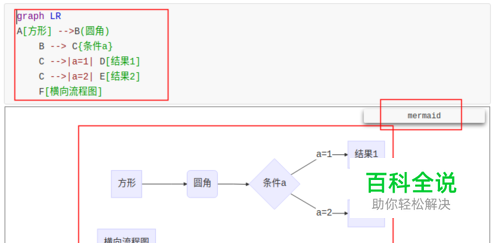

横向流程图源码格式： ```mermaid graph LR A[方形] -->B(圆角) B --> C{条件a} C -->|a=1| D[结果1] C -->|a=2| E[结果2] F[横向流程图] ```
02

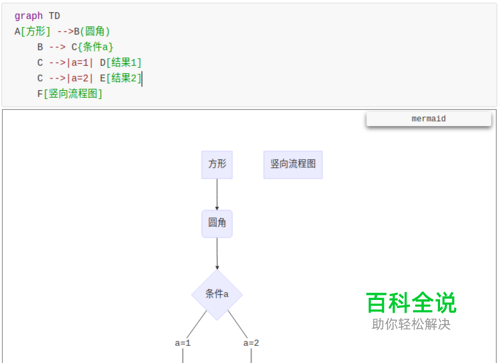

竖向流程图源码格式： ```mermaid graph TD A[方形] -->B(圆角) B --> C{条件a} C -->|a=1| D[结果1] C -->|a=2| E[结果2] F[竖向流程图] ```
03

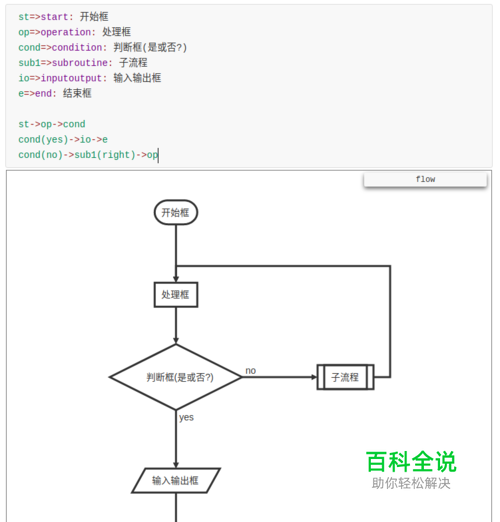

标准流程图源码格式： ```flow st=>start: 开始框 op=>operation: 处理框 cond=>condition: 判断框(是或否?) sub1=>subroutine: 子流程 io=>inputoutput: 输入输出框 e=>end: 结束框 st->op->cond cond(yes)->io->e cond(no)->sub1(right)->op ```
04

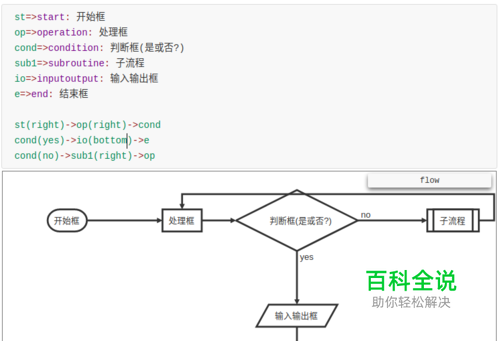

标准流程图源码格式（横向）： ```flow st=>start: 开始框 op=>operation: 处理框 cond=>condition: 判断框(是或否?) sub1=>subroutine: 子流程 io=>inputoutput: 输入输出框 e=>end: 结束框 st(right)->op(right)->cond cond(yes)->io(bottom)->e cond(no)->sub1(right)->op ```
05

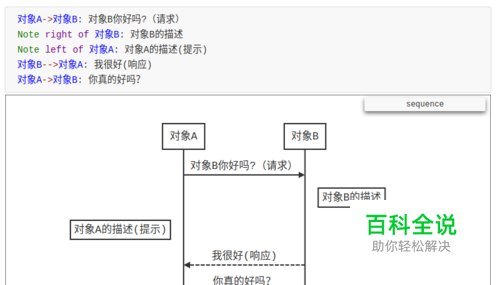

UML时序图源码样例： ```sequence 对象A->对象B: 对象B你好吗?（请求） Note right of 对象B: 对象B的描述 Note left of 对象A: 对象A的描述(提示) 对象B-->对象A: 我很好(响应) 对象A->对象B: 你真的好吗？ ```
06

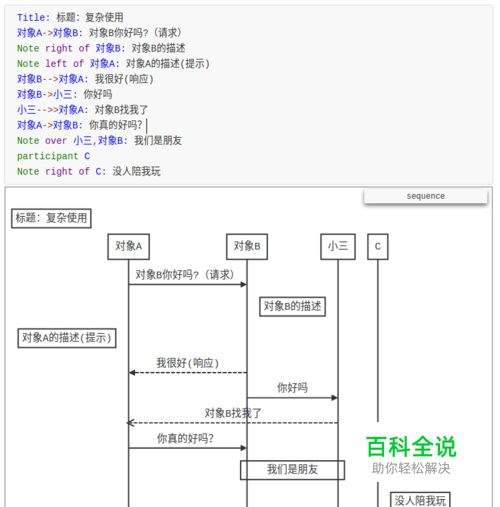

UML时序图源码复杂样例： ```sequence Title: 标题：复杂使用对象A->对象B: 对象B你好吗?（请求） Note right of 对象B: 对象B的描述 Note left of 对象A: 对象A的描述(提示) 对象B-->对象A: 我很好(响应) 对象B->小三: 你好吗小三-->>对象A: 对象B找我了对象A->对象B: 你真的好吗？ Note over 小三,对象B: 我们是朋友 participant C Note right of C: 没人陪我玩 ```
07

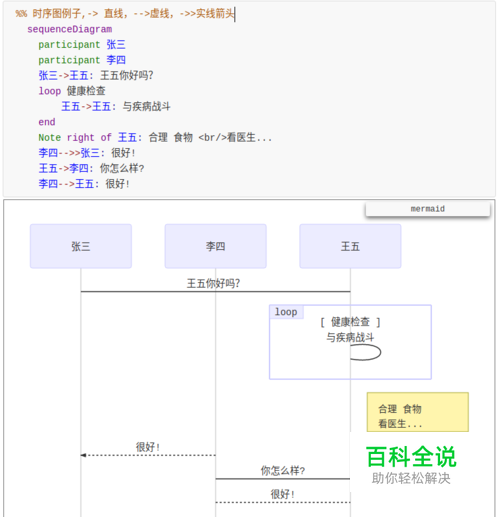

UML标准时序图样例： ```mermaid %% 时序图例子,-> 直线，-->虚线，->>实线箭头 sequenceDiagram participant 张三 participant 李四张三->王五: 王五你好吗？ loop 健康检查王五->王五: 与疾病战斗 end Note right of 王五: 合理食物 <br/>看医生... 李四-->>张三: 很好! 王五->李四: 你怎么样? 李四-->王五: 很好! ```
08

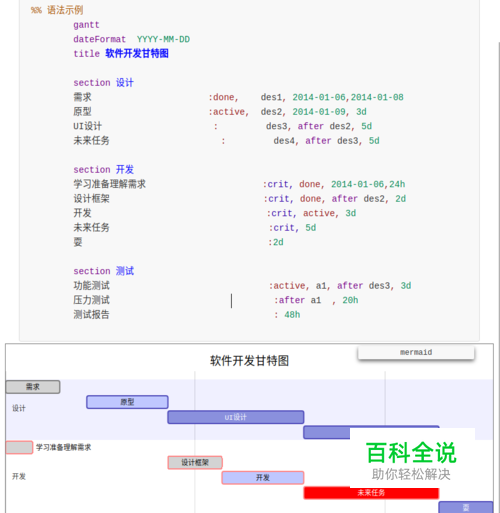

甘特图样例： ```mermaid %% 语法示例 gantt dateFormat YYYY-MM-DD title 软件开发甘特图 section 设计需求 :done, des1, 2014-01-06,2014-01-08 原型 :active, des2, 2014-01-09, 3d UI设计 : des3, after des2, 5d 未来任务 : des4, after des3, 5d section 开发学习准备理解需求 :crit, done, 2014-01-06,24h 设计框架 :crit, done, after des2, 2d 开发 :crit, active, 3d 未来任务 :crit, 5d 耍 :2d section 测试功能测试 :active, a1, after des3, 3d 压力测试 :after a1 , 20h 测试报告 : 48h ```
