vlan间路由单臂路由的配置
在交换机上划分VLAN后，vlan间的计算机就无法通信了，vlan间的通信需要借助三层设备，我们可以使用路由器来实现这个功能。如果使用路由器我们通常会使用单臂路由，这里介绍单臂路由的配置，实验拓扑图如下。
操作方法
- 01

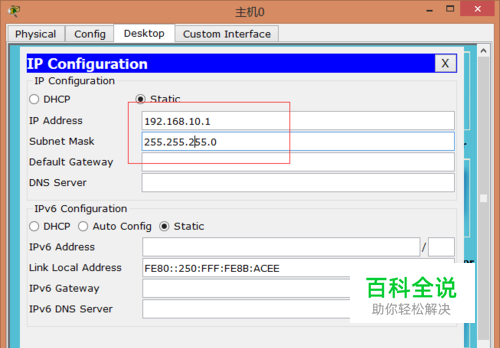

由于交换机默认打开状态，所以只配置，pc机的ip即可，下图是pc0的配置，把上下几个pc机也按照拓扑图上的ip进行配置。
- 02

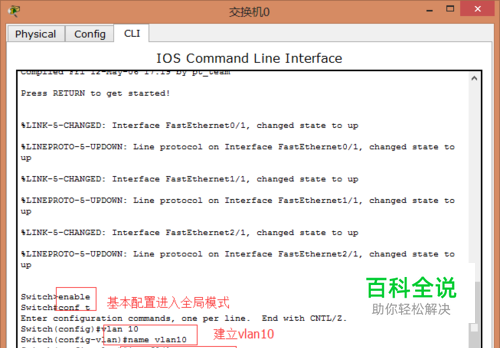

划分vlan，把pc0和pc1划分到vlan10，pc1和pc3划分到vlan20，此时我们要分两步做，1创建vlan，2把pc机放入vlan，首先我们配置vlan10，如图
- 03

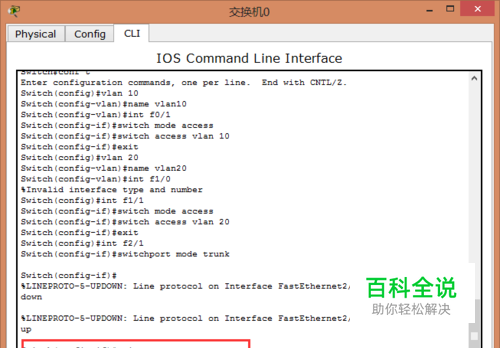

配置vlan20，如图
- 04

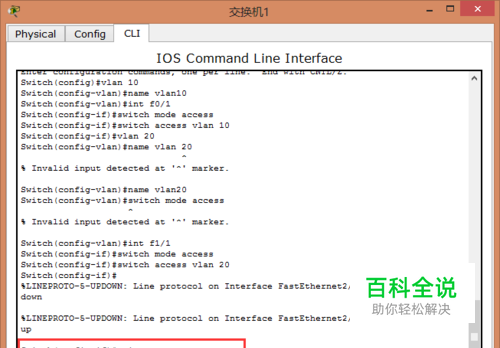

配置交换机2，如图
- 05

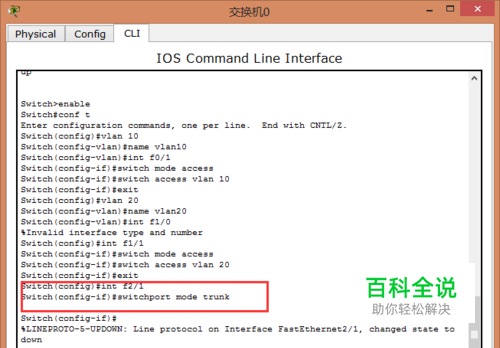

在两个交换机之间配置trunk接口，在交换机通向路由的接口也要配trunk
- 06

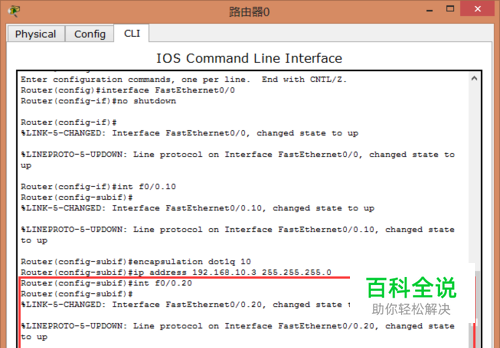

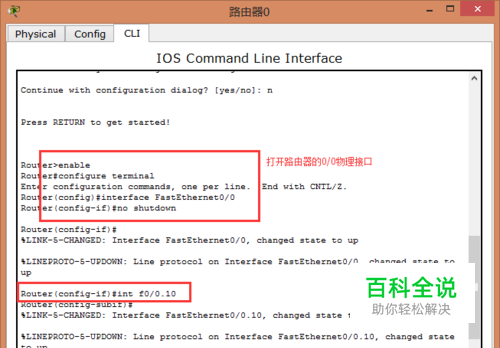

在路由器上为vlan配置虚拟端口，并在端口上封装trunk协议，如图
- 07

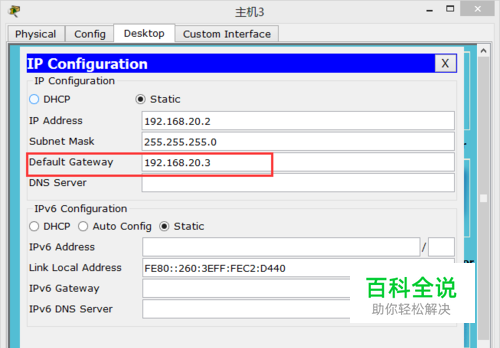

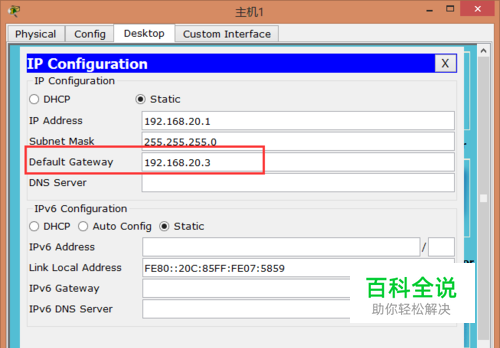

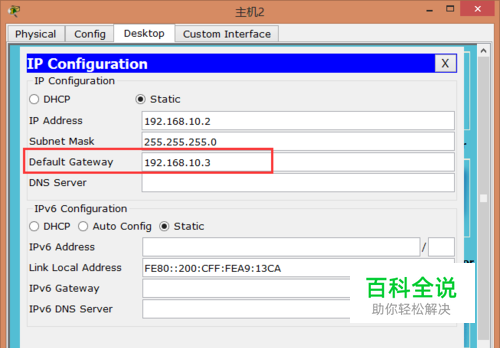

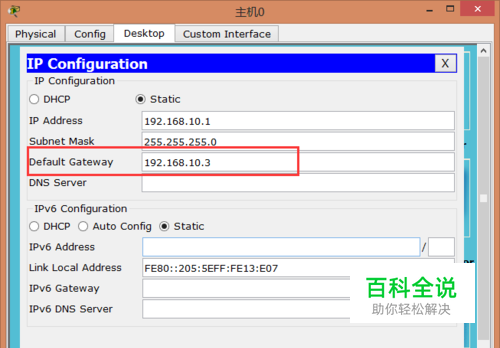

为每台pc机配置默认网关
- 08

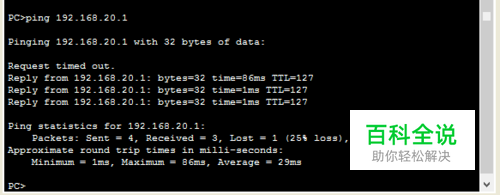

ok喽
