solidworks绘制凸台

如何用solidworks绘制凸台,solidworks入门第一步

操作方法

  • 01

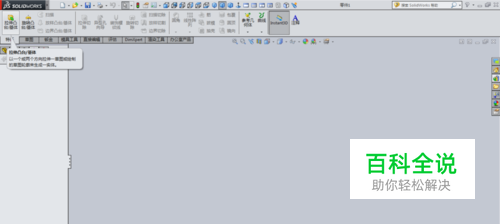

    首先打开solidworks再选择特征选项卡>拉伸凸台/基体按钮

  • 02

    选择需要绘制凸台的视角,在此根据实际情况自行选择视角

  • 03

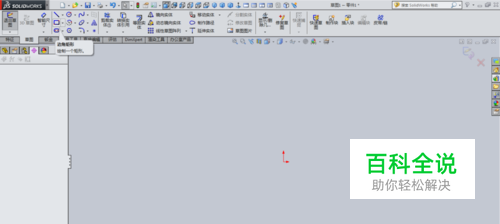

    自动切换至草图功能选项卡,任意选择一个绘图工具进行绘图制,在此选择边角矩形

  • 04

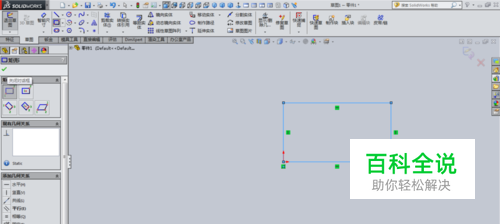

    在绘图区域随意绘制一个矩形图形,然后点击左侧的勾号

  • 05

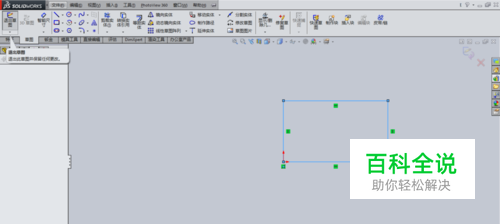

    再点击左上角的退出草图按钮

  • 06

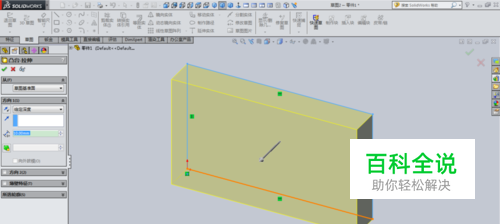

    弹出拉伸凸台设置界面,在左侧设置选项框内设置好需要的数据并回车,完成凸台绘制
