Creo应用学习——UDF特征
UDF即用户自定义特征。也就是说可以将数个特征组合起来形成一个新的自己定义的特征，并且会保存在UDF数据库中，随时调入。（类似于AutoCAD中的动态块）
操作方法
- 01

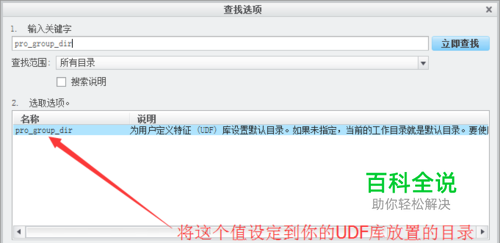

在使用UDF之前，首先要创建UDF，缺省时，Pro/ENGINEER将创建的UDF保存在当前工作目录中。为此，可创建UDF库目录，要访问Pro/ENGINEER的UDF库目录，可指定带置文件选项"pro_group_dir"的目录名。这样，每次插入UDF时将自动打开该目录。
- 02

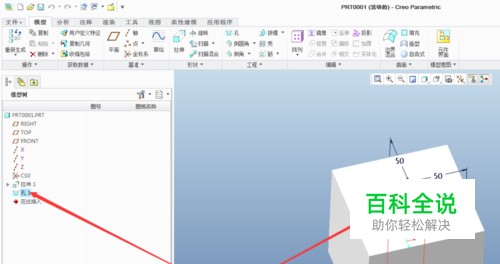

创建UDF的过程——创建特征 如图创建一个直径为30的通孔。
- 03

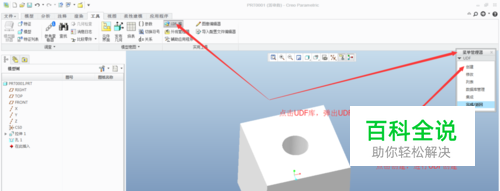

开始创建UDF
- 04

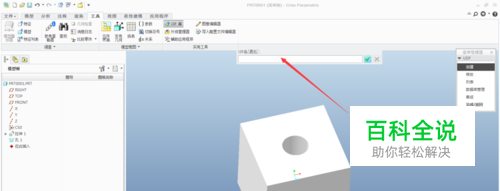

定义UDF的名称
- 05

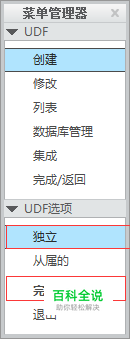

设置UDF属性
- 06

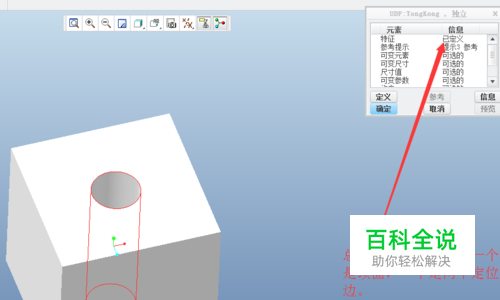

选取特征加入到UDF，选取直径为30的通孔。
- 07

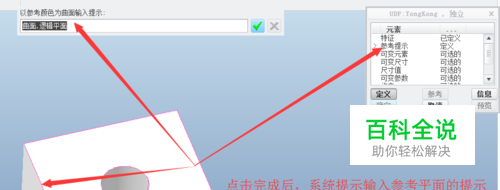

命名参照的名称。
- 08
这样就完成了UDF的定义.
