如何利用excel表格快速的进行CAD坐标展点

2024-04-06 02:11:57

是介绍如何快速的将坐标点导入到CAD中并进行坐标点绘制！适合工程中大量的坐标点处理

操作方法

01

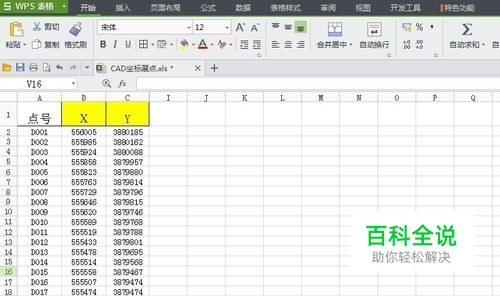

将坐标及坐标点号录入到excel表格中，如图所示
02

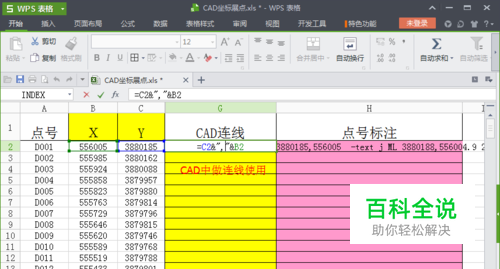

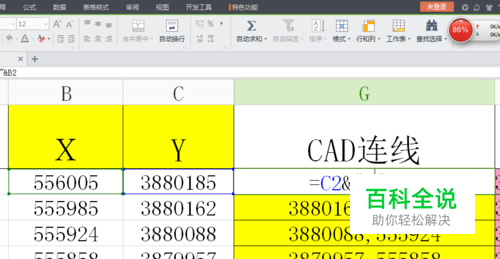

在后一列输入 =C2&","&B2 ，得到CAD连线坐标
03

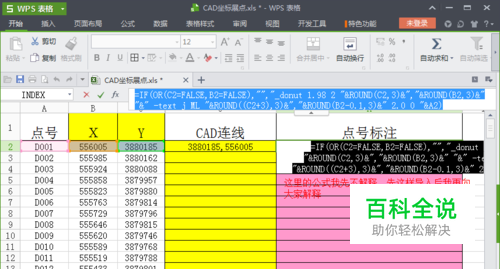

在后一列输入公式 =IF(OR(C2=FALSE,B2=FALSE),"","_donut 1.98 2 "&ROUND(C2,3)&","&ROUND(B2,3)&" "&" -text j ML "&ROUND((C2+3),3)&","&ROUND(B2-0.1,3)&" 2.0 0 "&A2) 得到CAD标注的坐标点及点号这里简要说明下前面的if语句是判断坐标是否为空，后半段是cad命令，最后会给大家解释为什么？
04

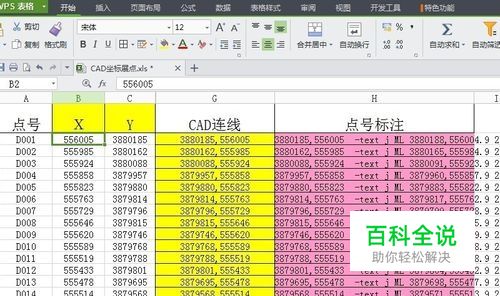

下拉填充所有坐标
05

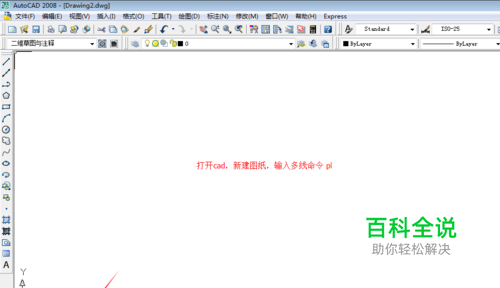

重点：打开CAD，输入多线命令 “PL”
06

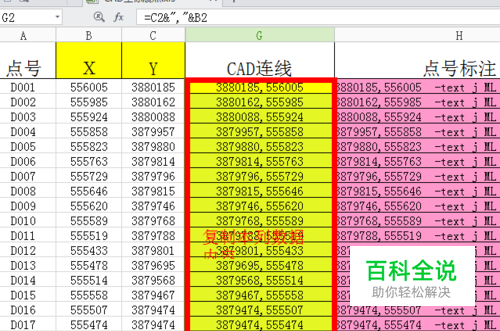

重点：切换至excel，选中黄色列的所有数据，CTRL+C 命令
07

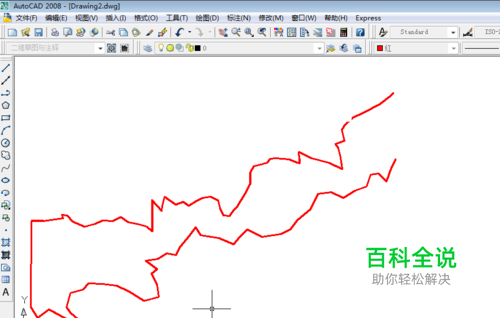

重点：切换至CAD，点击命令行，CTRL+V 粘贴，得到坐标连线图
08

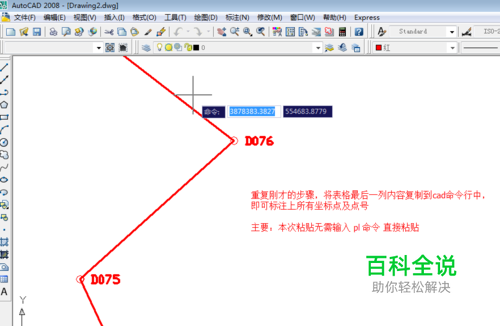

重点：重复上述6、7步骤，得到坐标标注及点号标注，如下图，大功告成。
09

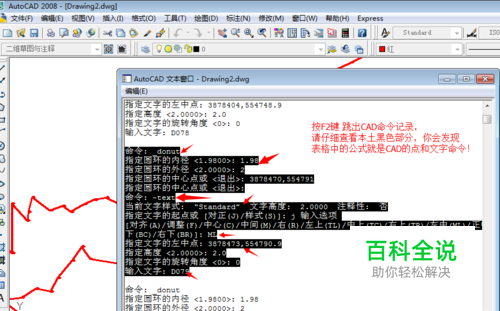

下图是详细的解释步骤3中的公司 CAD中按F2键，调出命令记录，与步骤3对比，你会发现公式其实就是CAD中的命令符级参数
10

最后，大家可以举一反三，研究下三维坐标的批量导入
