cad中怎么样把块分解（cad如何将块分解）

在工作中有时候我们会遇到带有多重块的CAD图纸，这种图纸我们用X分解命令是无法分解的，就相当于加了密一样，想要对其进行编辑我们就要使用插件来对其强行炸开。为了减少重复操作，CAD块怎么分解呢？

CAD块分解操作步骤：

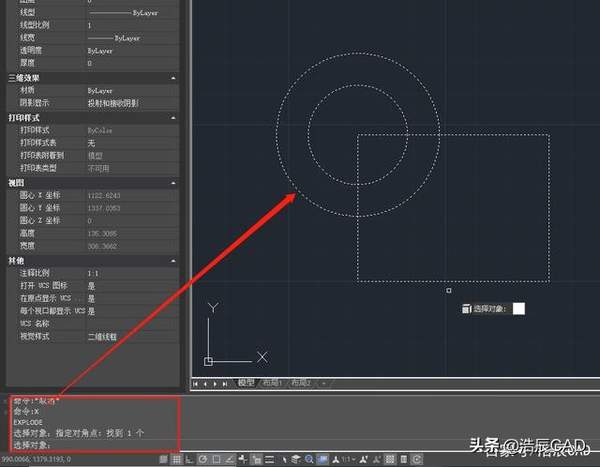

首先在浩辰CAD软件中打开需要用到的图纸文件，然后在命令行输入CAD炸开命令快捷键：X（EXPLODE），按回车键确认，根据命令行提示在图纸中选中需要分解的CAD图块，按回车键确认。如下图所示：

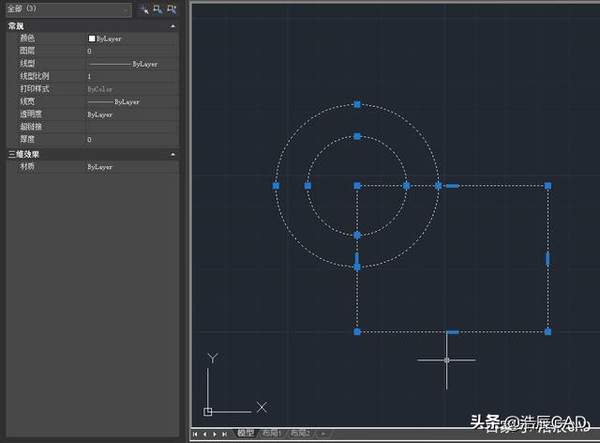

此时便可完成CAD块分解了。如下图所示：

拓展资料：

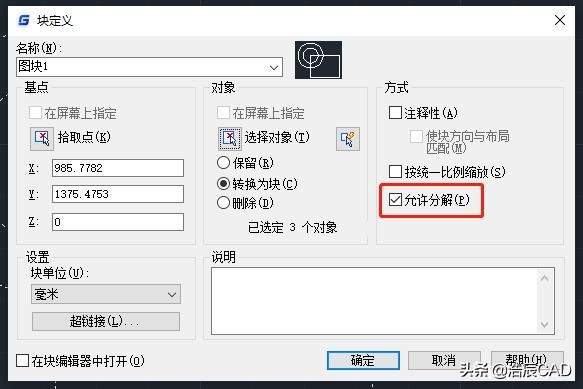

在创建CAD图块的过程中，进行块定义时要注意不要取消勾选【允许分解】。如果取消勾选【允许分解】的话，那便不能进行CAD块分解了。如下图所示：

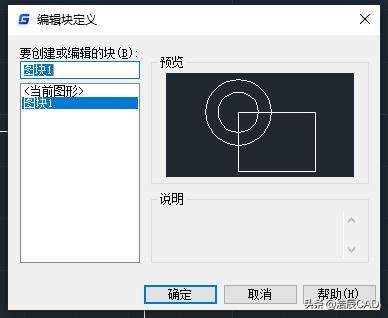

如果不知道当前图块是否允许分解，可以双击图块，即可调出【编辑块定义】对话框。如下图所示：

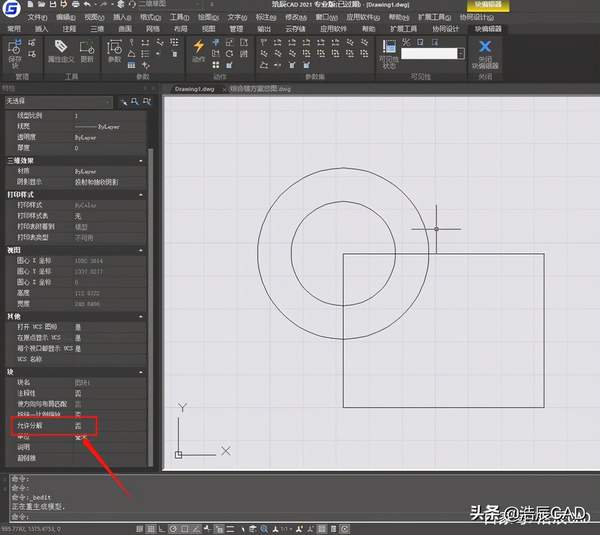

选中需要查看的图块名称，点击【确定】，即可进入【块编辑器】，在左侧【特性栏】中找到【块】，即可查看当前图块是否允许分解（如果需要分解将其修改为“是”即可）。如下图所示：

上述CAD教程中给大家简单介绍了浩辰CAD软件中CAD块分解的具体操作步骤，各位小伙伴如果不知道CAD块怎么分解的话可以参考本篇教程来操作哦！
