cad出现图形文件无效怎么办（cad文件图形文件无效怎么使它打开）

学习CAD的小伙伴一定遇到过这样的问题，想要打开一份CAD图纸，但是打开图纸以后却显示着“图形文件无效”。检查了一遍CAD图纸和自己的CAD编辑器，明明都没有问题，但是就是无法显示图形，这这这实在是……

如果我们想要解决这样的问题的话，其实一点都不难。今天小编就将分享几个非常简单的方法给大家，帮大家轻松解决这个问题！

一、文件储存

1.CAD图纸输出格式

在我们打开CAD图纸以后显示【图形文件无效】的时候，这有可能是文件保存的时候出来一点问题。一般来说，我们在保存CAD的时候还会同时有一个文件后缀名是【.bak】的文件，我们可以将这份备份文件找出来，然后修改后缀名就可以了。

2.具体操作

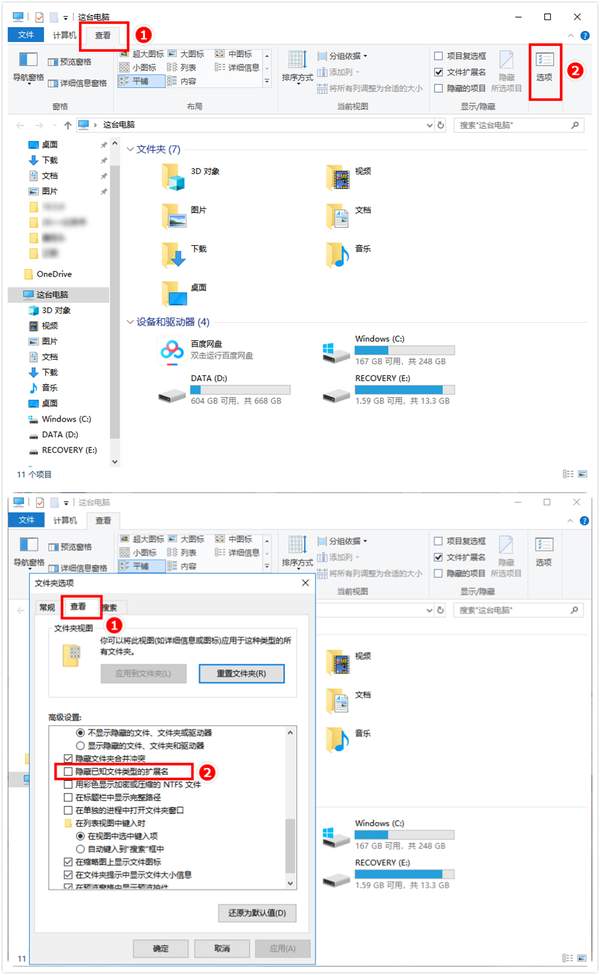

我们可以先在电脑上打开【这台电脑】，点击【查看】，然后在功能区中找到【选项】后点击该功能。接着我们就可以点击【查看】，然后下拉直到找到【隐藏已知文件类型的扩展名】选项，这时候我们就可以点击去掉这一选项前的勾选。

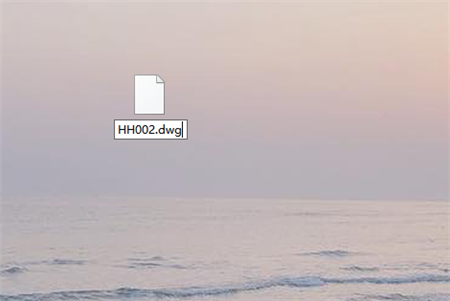

接着，我们就可以退出【这台电脑】回到桌面，然后看到这个无效的CAD文件了。这时候我们可以对文件的后缀名进行修改，将【.bak】改为【.dwg】即可了。

二、图纸版本问题

1.CAD版本转换

当我们按照上面的操作后还是无法解决显示问题的话，那问题就有可能出现在CAD图纸版本的问题，如果CAD图纸的版本过低的话，我们就可以利用【迅捷CAD转换器】，对图纸进行格式转换。

2.具体操作

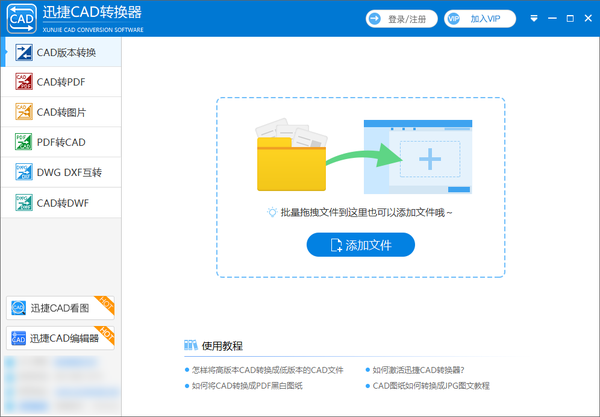

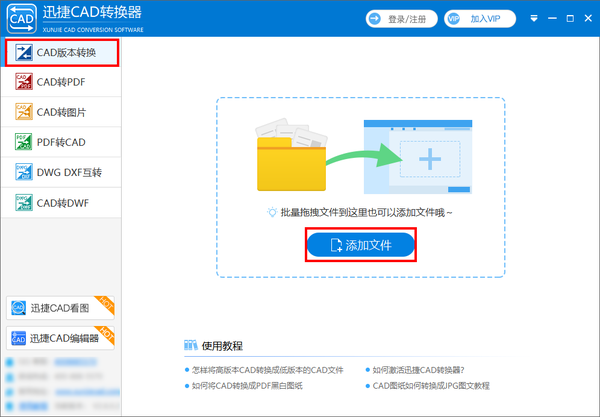

我们可以先在电脑上打开【迅捷CAD转换器】，然后在里面点击【CAD版本转换】功能，这时候我们就可以将需要进行版本转换的CAD图纸添加到软件中。

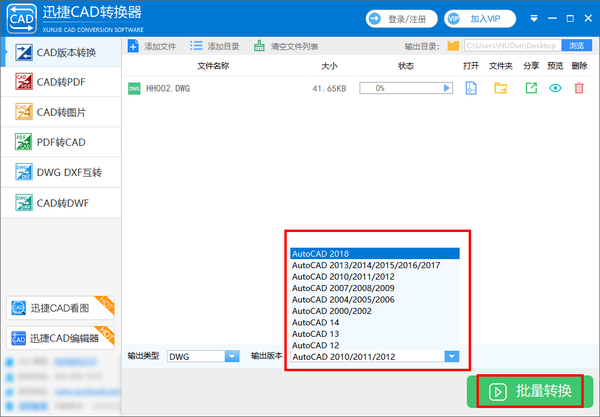

将文件添加到软件中后，我们可以在界面的下方选择输出的类型和图纸输出的版本，在软件中提供了多个CAD版本供大家选择。在选择完成以后，我们就可以直接点击【批量转换】，这样就可以了。

好啦，以上就是CAD“图形不显示”的两个非常简单的解决方法了，相信大家应该都了解了吧。如果大家有需要的话，以上的方法都可以去试一试的哟~
