如何用Origin做多组三维线图
在工作及研究中，很多初学者不知道如何制作如图所示的多组三维线图，网上有些教程也语焉不详。为了方便大家学习，我发布这一篇，希望对大家有帮助。
操作方法
- 01

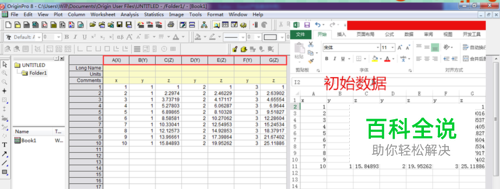

以如图数据样本为例，其中有三组数据，将数据拷贝到Origin里。
- 02

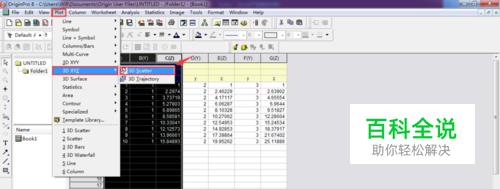

选中第一组数据XYZ列，点击Plot—3DXYZ—3DScatter，生成点图。
- 03

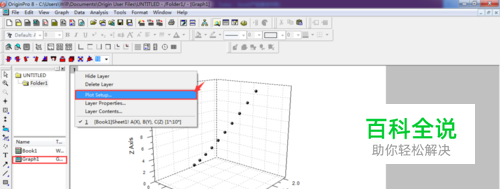

选中生成的点图，右击图片左上角，选中Plot Setup
- 04

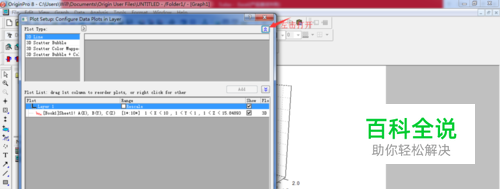

在Plot Setup中点击打开如图位置的箭头
- 05

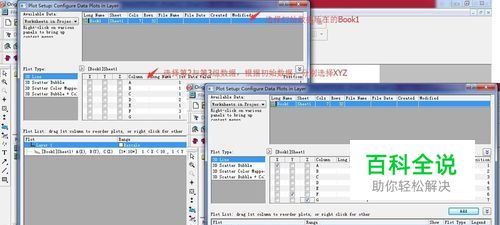

在Available Date中选择初始数据所在的Book，然后在Book相应的Sheet中选择其他组数据，对照选择相应的XYZ数据。效果如图。点击OK确认就可以得到数据的3D Scatter。
- 06

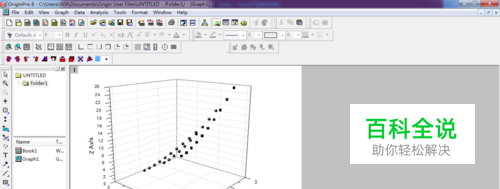

3D Scatter效果如图，目前还没形成线图。
- 07

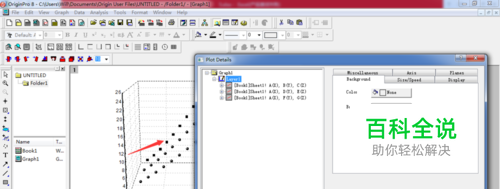

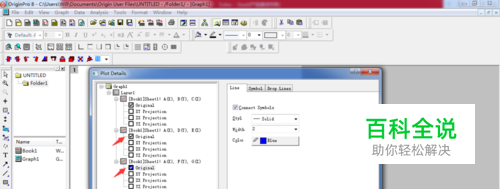

双击图片，弹出Plot Details窗口，这里可以对图片的颜色，字体，大小进行修改。
- 08

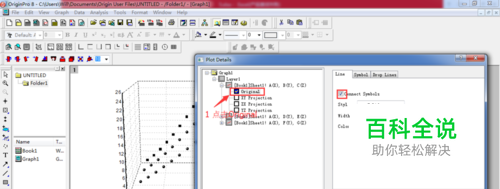

点击Original，可以看到有Line与Symbol的修改，形成线图，只需要选中Connect Symbols就可以形成线图。
- 09
对其他几组数据进行相同操作，并修改颜色与线型。
- 10

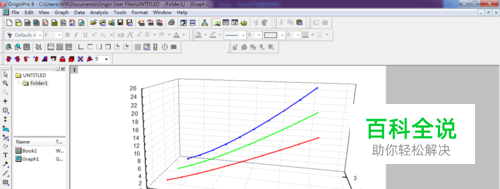

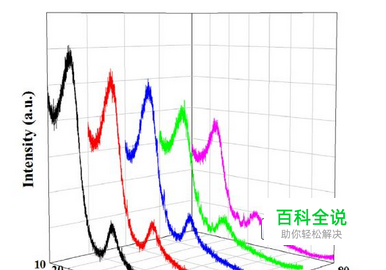

最终效果大致如下图，希望能帮助到你。
