led显示屏调试方法

追风光电软件,led显示屏同异步专用配套系统

操作方法

  • 01

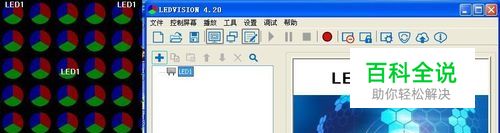

    打开“追风光电软件”,界面如下图所示

  • 02

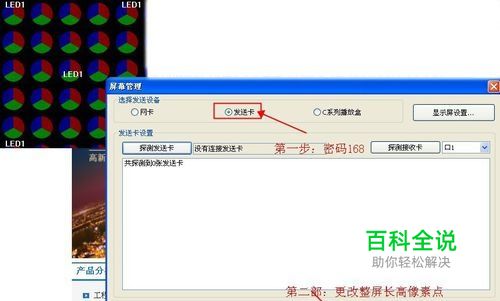

    单击“控制屏幕”菜单——“屏幕管理”,选择“发送卡”,密码“168”——更改“列长”,“行高”,列长行高为led显示屏的实际像素点,更改后,单击“修改”按钮,如下图所示

  • 03

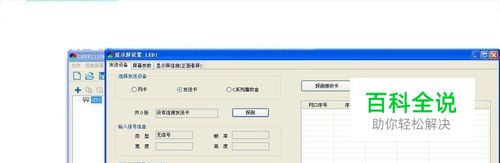

    单击“显示屏设置”按钮——密码“168”——进入“发送卡”选项卡后,更改“发送卡分辨率”(发送卡分辨率与电脑分辨率需一致),然后单击“设置”按钮,如图所示

  • 04

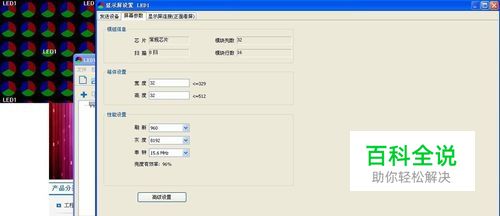

    发送卡设置成功后,进入“屏幕设置”选项卡——单击“加载”按钮,找到追风光电科技有限公司模组对应的加载程序后打开——单击“发送”按钮,提示成功后,再单击“固化”按钮,提示成功后,进入“显示屏连接”选项卡

  • 05

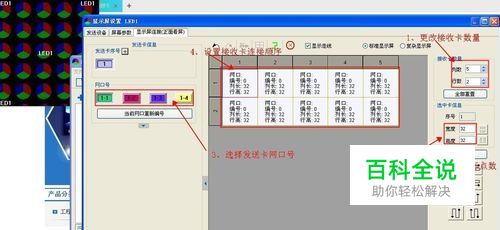

    更改“接收卡数量”,列数和行数,更改好后更改每个接收卡带载的实际像素点,选择发送卡网口序号,设置接收卡实际连接顺序,更改正确后,单击“发送”按钮,提示成功后,再单击“固化”按钮即可
