SolidWorks如何对块实体进行添加/删除
对于复杂的经常使用的SolidWorks草图，将这种草图保存成块，可以避免反复创建草图，提高绘图效率，本文将告诉你SolidWorks如何对块实体进行添加/删除的方法。
操作方法
- 01

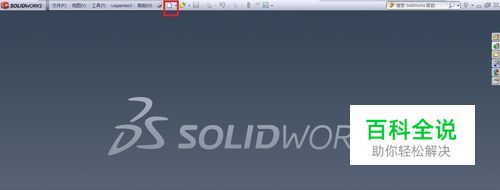

打开SolidWorks软件，并单击“新建”按钮。
- 02

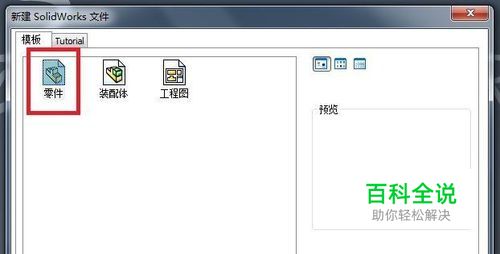

在“新建SolidWorks文件”对话框中，选择“零件”并单击“确定”按钮。
- 03

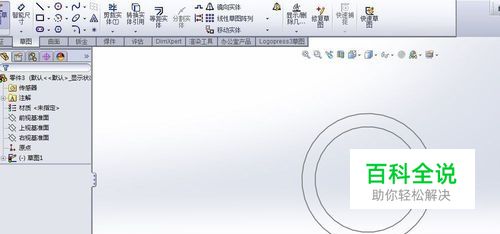

插入一个块。（具体方法可参照 SolidWorks如何插入块进行操作）
- 04

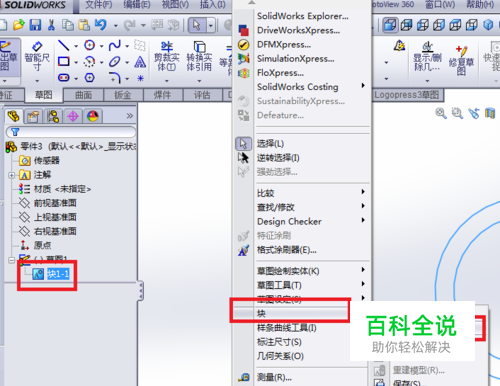

选中树状图中插入的块，单击“工具”菜单下的“块”，在“块”子菜单栏中，单击“编辑”按钮。
- 05

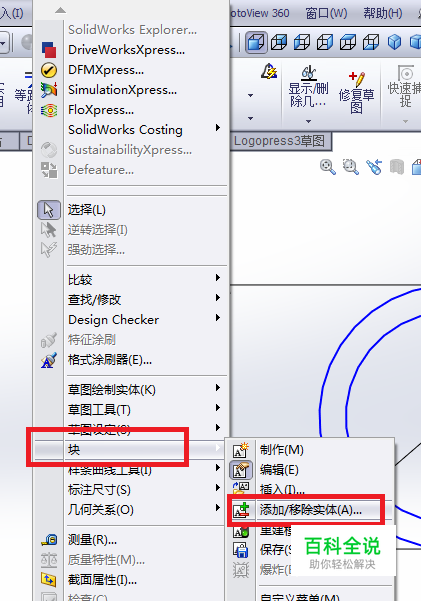

单击“工具”菜单下的“块”，在“块”子菜单栏中，单击“添加/移除实体”按钮。
- 06

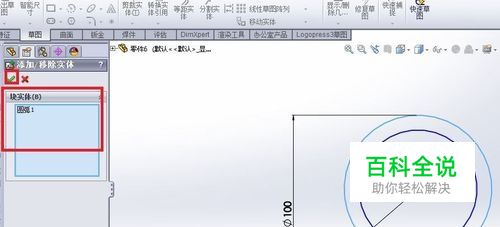

单击草图，对块进行添加或移除，相关的信息会在“块实体”中显示，完成后单击对号按钮，然后退出块编辑环境。
- 07

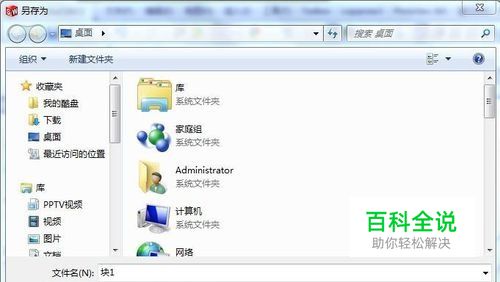

然后，选中树状图中插入的块，单击“工具”菜单下的“块”，在“块”子菜单栏中，单击“保存”按钮，在弹出的“另存为”对话框中，选择合适的位置对编辑后的块进行保存。（如果编辑后的块不经常使用，步骤6可省略）
