matlab中示波器波形图怎么导入到word中且很清晰

研究生朋友写小论文经常会用到matlab，小论文中对图片的处理要求往往很高，怎么把matlab中示波器波形图怎么导入到word是个难题，如果要转换成质量更高的矢量图，请点击下面链接中的

操作方法

  • 01

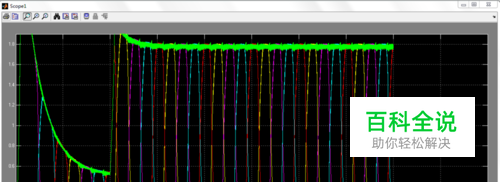

    仿真完毕打开示波器，示波器背景是黑的，肯定不能直接导入word

  • 02

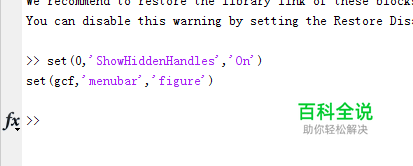

    示波器界面中没有对波形图处理的选项，因为示波器的有些功能是隐藏的，在commond window输入下面的指令 set(0,'ShowHiddenHandles','On') set(gcf,'menubar','figure') 回车

  • 03

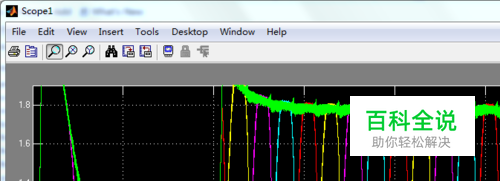

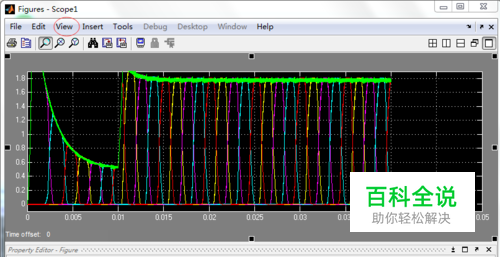

    隐藏功能出现，多出了一行菜单栏，点击VIEW->Property Editor,出现如图编辑器

  • 04

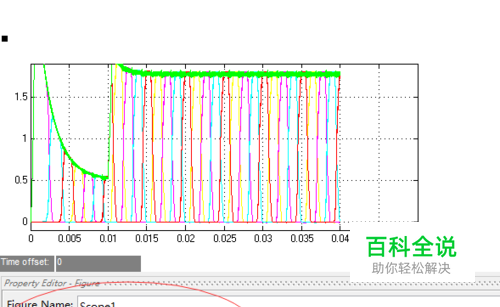

    编辑器右下角可以编辑，背景颜色，波形图大小，没跟曲线的颜色等。

  • 05

    把波形图调整到你需要的尺寸，可以用直尺在屏幕上量好；按键盘上左上角的Pre Sc SysRQ键，即截屏键，然后打开电脑上的绘图工具，粘贴进去

  • 06

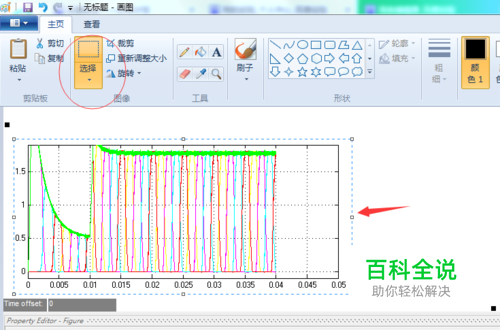

    点击如图红圈中选择按钮，框选出你要的波形图，复制

  • 07

    打开word，粘贴，波形图就到了word中，且大小就是你要的大小，无需调整，在word中加入横纵坐标和单位即可，或者拷贝到visio中添加坐标
