cad中怎么画虚线
一步步教你怎么用cad画虚线。
操作方法
- 01
找到cad软件，双击打开，在这，我们以最基本的cad2004为例。
- 02

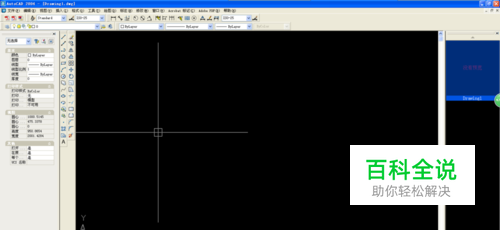

打开cad之后，会看到下面的页面
- 03
在左上角的工具栏找到“图形特性管理器”（想本书的图标），点击进入
- 04

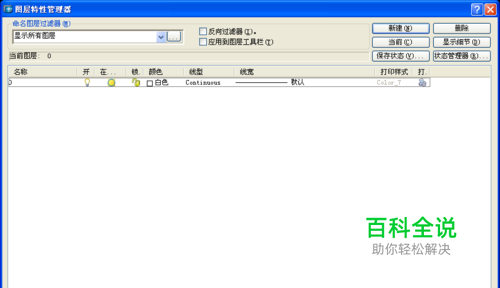

会进入下面的页面，点击右上角的“新建”命令
- 05

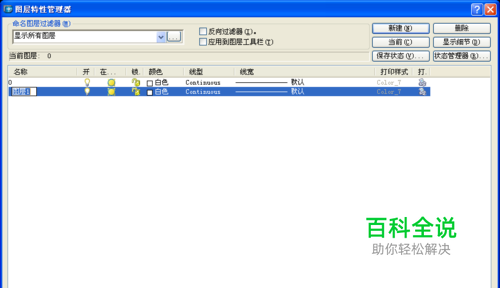

点击新建命令，新建一个新图层，将图层的名称修改为“虚线”。然后双击虚线图层后面的线型“continue”
- 06

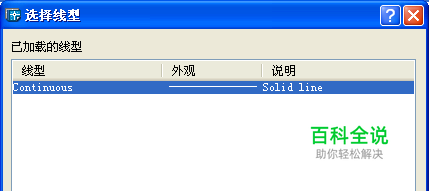

进入下面的页面后，点击下方的按钮“加载”
- 07

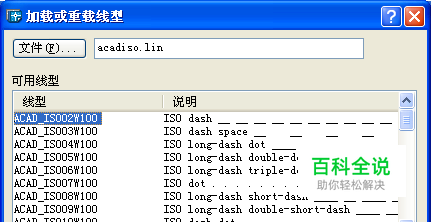

然后加载线型，选择线型“ACAD-IS002W100”，双击
- 08

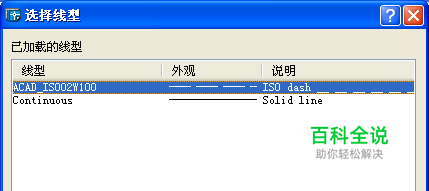

选中线型“ACAD-IS002W100”，点确定
- 09

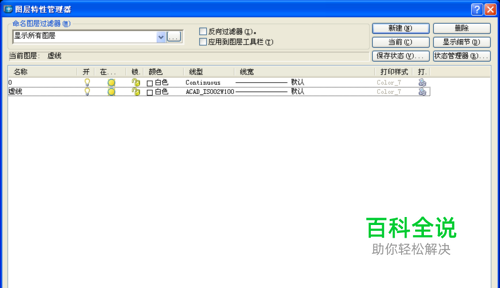

这是，虚线的线型已经加载成功
- 10
然后点击工具栏的直线工具，或者输入命令“line”
- 11
随便点一个点
- 12

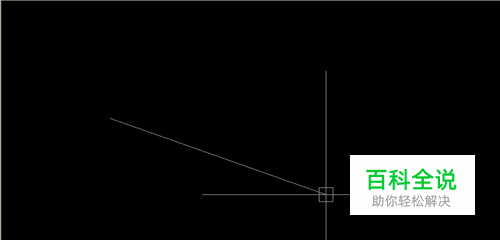

然后再在另一个位置随便点一个点
- 13

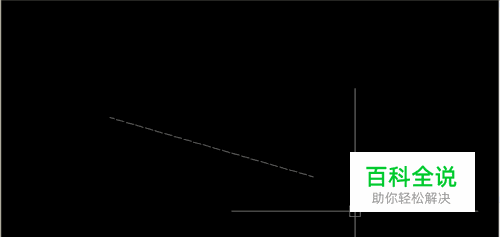

这是虚线就已经画好了。
