WINCC与PLC通讯的方法——通讯卡+MPI方式

本文介绍WINCC使用CP5611通讯卡通过MPI连接PLC的方法。

操作方法

  • 01

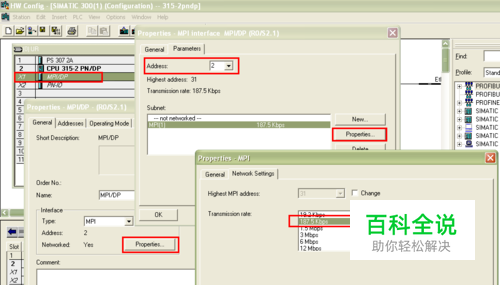

    如下图标红所示,进行STEP7与PLC通过MPI通讯的连接。MPI网络的地址和波特率要在工程中保持一致。

  • 02

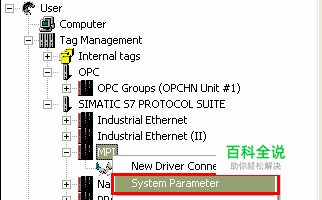

    添加MPI。 打开WINCC,在Tag Management-->SIMATIC S7 PROTOCOL SUITE->MPI 右键单击MPI,点击System Parameter,选择Unit标签,查看Logic device name(逻辑设备名称)。默认安装后设备名为MPI。

  • 03

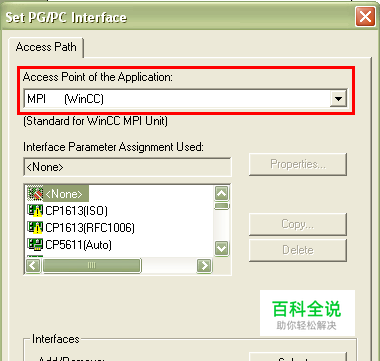

    设置Set PG/PC Interface。 进入控制面板,双击Set PG/PC Interface图标,在Access Point of the Application下拉列表中选择MPI (WINCC)

  • 04

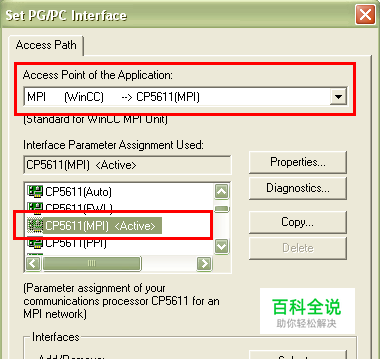

    在Interface Parameter Assignment Used的列表中,点击CP5611(MPI),而后在Access Point of the Application的下拉列表中显示:MPI (WINCC)-CP5611(MPI)

  • 05

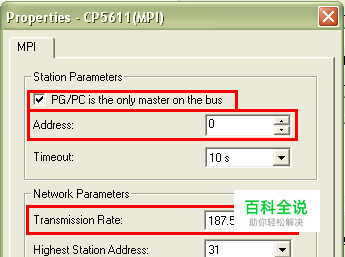

    设置CP5611的通讯参数,点击Properties…按钮,弹出Properties-CP5611(MPI)属性对话框,设置参数,如图所示: MPI地址必须唯一,建议设置为0; MPI网络的传输速率(默认为187.5Kbps)和MPI网络的最高站地址必须和PLC的MPI网络参数设置相同。 诊断MPI网络,点击Diagnostic按钮,进入诊断对话框。Test按钮点击后,显示OK表示CP5611工作正常。点击Read按钮后,将显示所有接入MPI网络中的设备的站地址,如果只能读到自己的站地址,此时,请查看MPI网络和硬件连接设置,只有成功读取到CPU的站点地址,才能进行以下的步骤。

  • 06

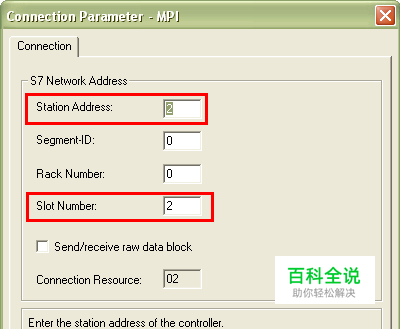

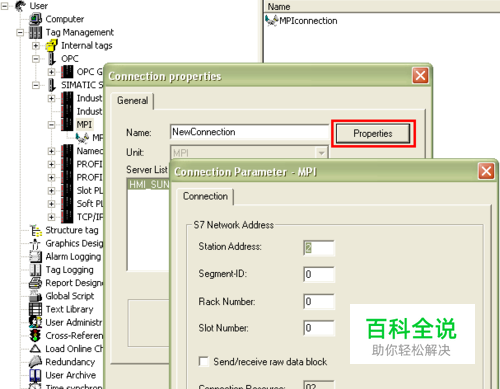

    连接设置 添加驱动连接,设置参数。打开WINCC工程,在Tag Management-->SIMATIC S7 PROTOCOL SUITE->MPI,右键单击MPI,在下拉菜单中,点击New Driver Connection,如图所示,在弹出的Connection properties对话框中点击Properties按钮,弹出Connection Parameter-MPI属性对话框,如图。 如果是S7-300的PLC,那么该参数为2,如果是S7-400的PLC,那么要根据STEP7项目中的Hardware软件查看PLC插在第几号槽内,不能根据经验和物理安装位置来随便填写,可能的参数为2、3、4(主要是依据电源的大小来决定)否则通讯不能建立。

  • 07

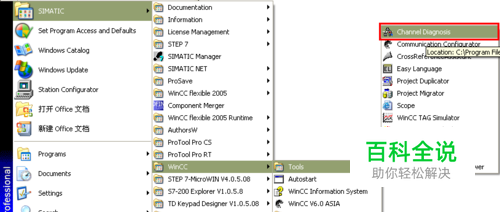

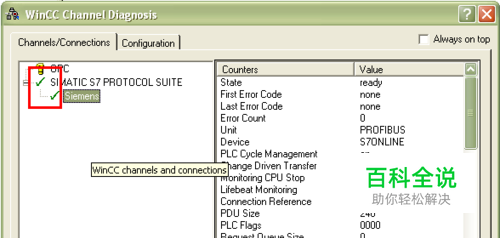

    连接测试与通讯诊断 通过WinCC Channel Diagnosis测试通讯是否建立。 需要注意的是,此时PLC必须处于运行状态,绿色的“√”表示通讯已经成功建立。至此,通讯建立完成。
