SolidWorks如何新建库特征？
该给大家分享一篇SolidWorks创建自定义库特征的教程。
操作方法
- 01

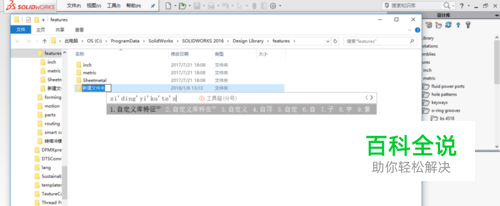

打开SolidWorks，右击“features”，单击打开文件夹。在打开的文件夹中，新建一个文件夹，作为新建库特征的存放文件夹，如图所示。
- 02

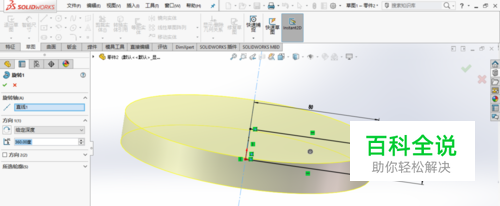

新建一个零件模型。创建作为自定义库特征的模型。 首先创建一个旋转特征，如图所示。
- 03

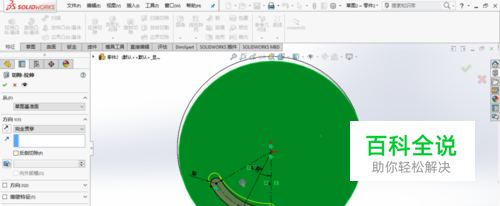

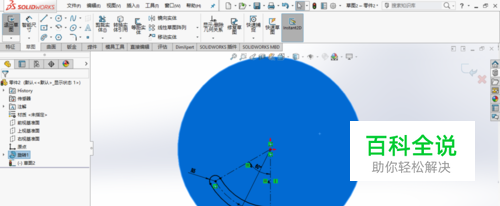

在图示端面上绘制一个3点圆弧槽口草图，几何关系如图所示。 单击拉伸切除特征，创建如图所示切除特征。
- 04

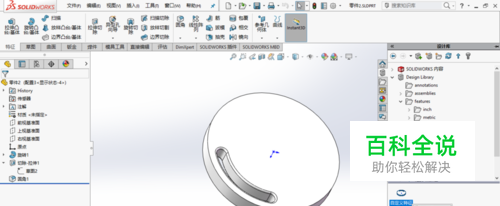

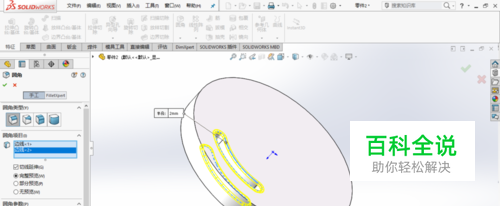

创建圆角特征，选择图示边线，圆角半径为“2 mm”。
- 05

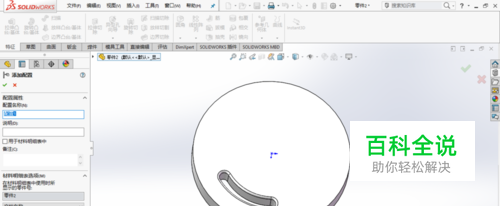

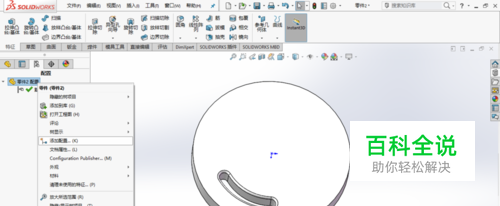

特征模型创建完成。为模型添加配置： 切换到“配置”选项卡，单击添加配置； 在“添加配置”对话框中，输入配置名称为“配置1”，如图所示。
- 06

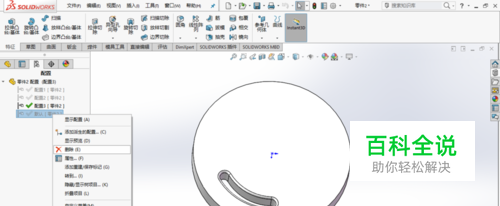

用同样的方法添加配置2和配置3，删除默认配置。
- 07

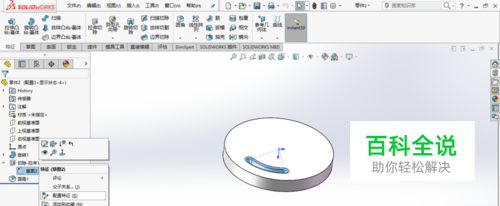

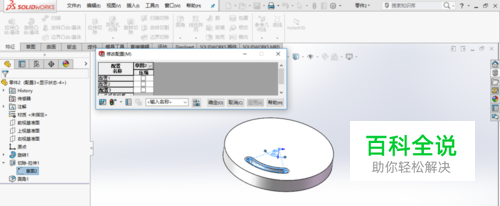

切换回“FeatureManager 设计树”选项卡，右击切除-拉伸1下的草图，单击“配置特征”。单击“草图”边上的下拉按钮。
- 08
选中“D1、D2、D3”尺寸，单击任意空白处。
- 09

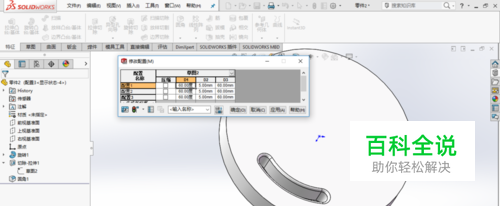

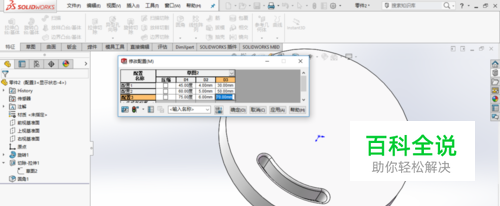

修改配置，如图所示，单击确定按钮。配置添加完成。
- 10

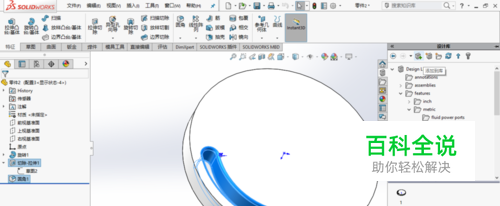

保存库特征： 按住Ctrl键，点选切除-拉伸1和圆角1特征，在设计库中单击“添加到库”按钮。
- 11

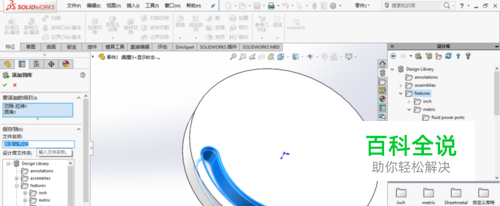

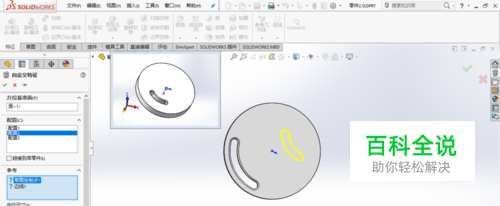

在弹出的对话框中选中“自定义库特征文件”，输入特征的文件名称，单击确定，保存库特征。
- 12

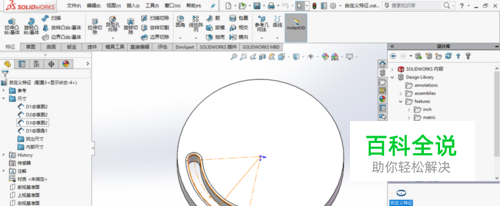

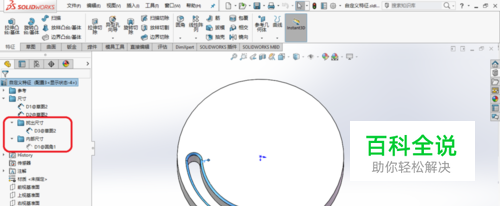

在右侧设计库中打开“自定义特征”。 将"D3@草图”拖动到找出尺寸，将“D1@圆角”拖动到内部尺寸，如图所示。
- 13
保存模型。至此，库特征创建完成，在设计零件时可正常调用自定义的库特征。
