CAD填充图案怎么用

2024-04-11 23:49:18

在CAD中的图案只要是封闭的，就可以为它填充上指定的图案。如何填充图案呢，下面一起来看看操作方法吧。

操作方法

01

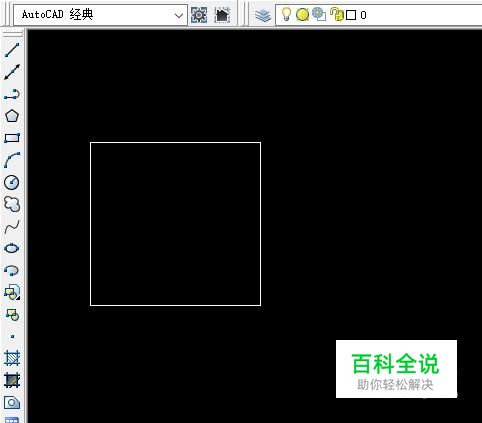

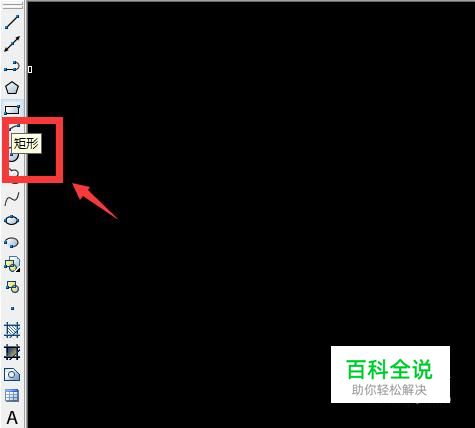

打开电脑中的CAD软件，先在CAD中画一个封闭的图形，小编这里画个矩形，点击左侧工具栏中的矩形按钮。
02

之后，在界面中拖动鼠标，画一个矩形。如下图所示。
03

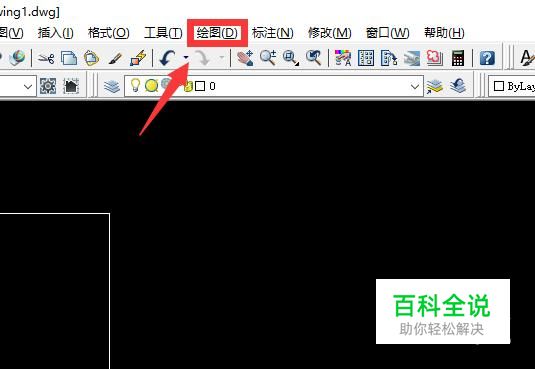

界面的上方有一排工具栏，找到绘图，点击绘图选项。
04

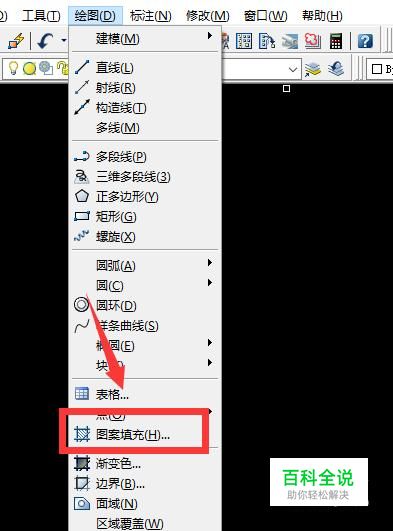

接着，会弹出一个下拉列表。点击列表中的图案填充选项。
05

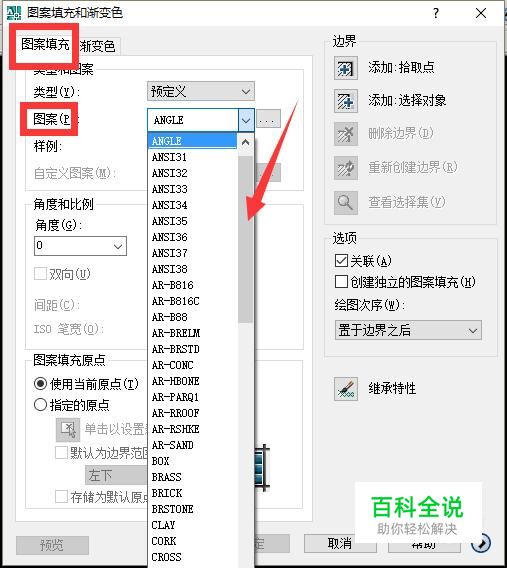

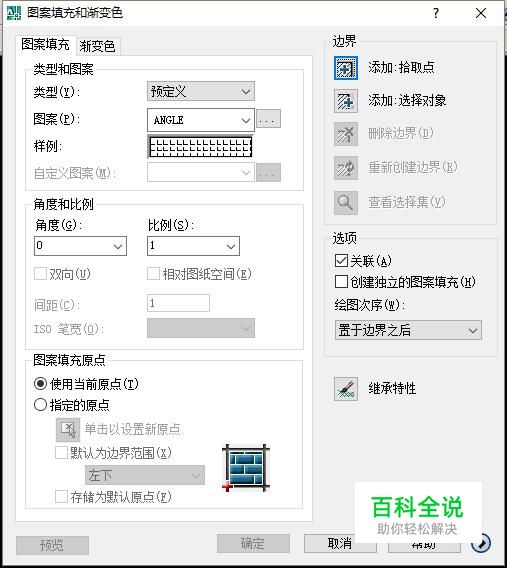

在图案填充和渐变色面板的图案填充中，点击图案后面的下拉按钮，有许多图案。
06

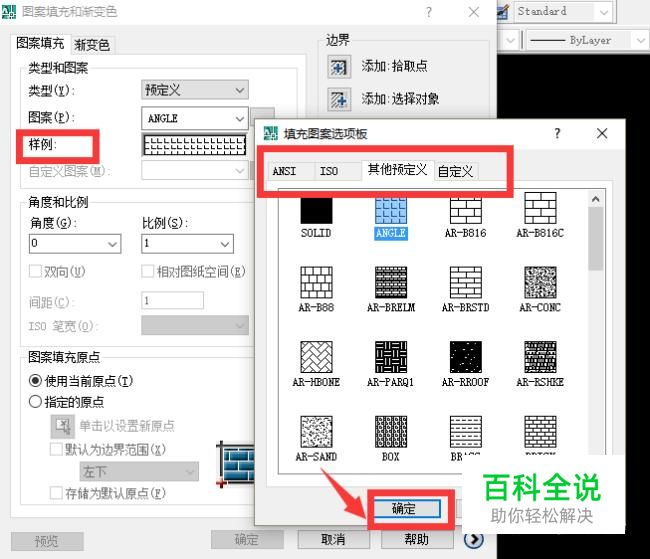

点击样例，可以在填充图案选项版中选择喜欢的图案。选择完了以后，点击确定按钮。
07

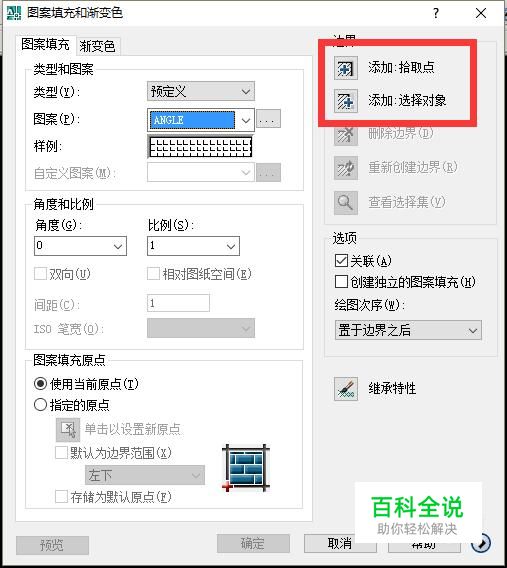

点击面板右侧的添加拾取点或者添加选择对象。
08

在矩形中任意处点击一下，矩形的边框就变成虚线状了，再按回车键。
09

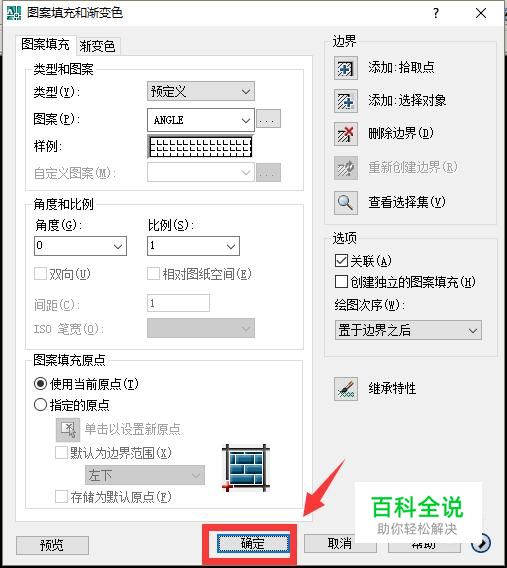

又回到了图案填充和渐变色面板，点击面板中的确定按钮。
10

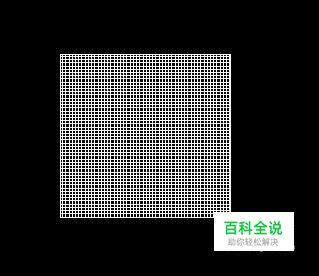

这样就成功的为矩形填充了图案。
11

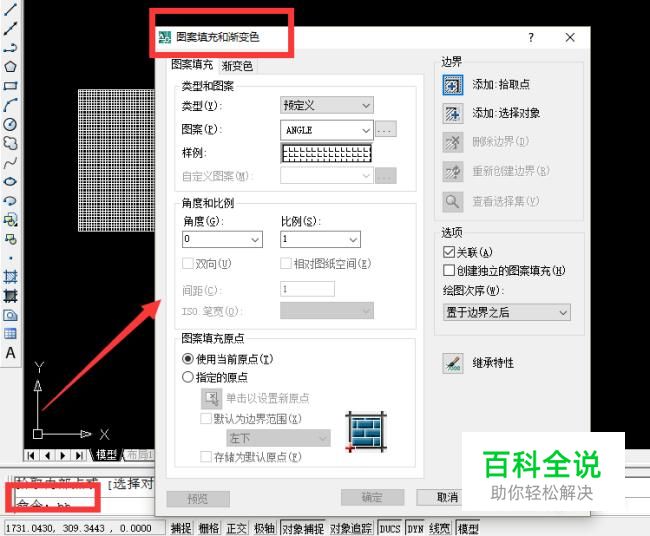

还可以这样做，在界面下方输入bh命令，按回车键执行命令。也可以打开图案填充和渐变色面板。
