Solidworks如何绘制耳机听筒
使用SolidWorks软件可以绘制各种各样的三维模型，像桌椅，手机，手表都可以绘制，那么要怎样绘制耳机呢？
操作方法
- 01

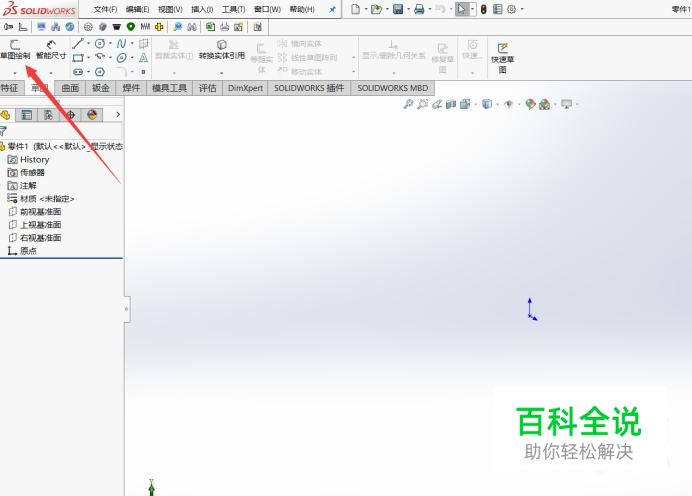

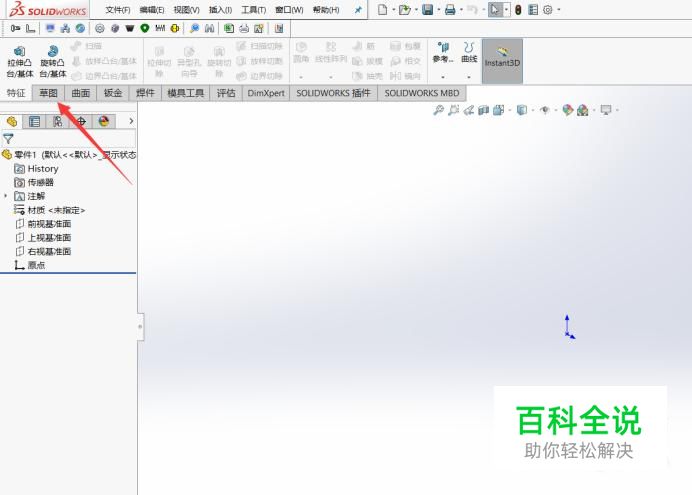

打开Solidworks软件之后，进入零件图，然后选择草图。
- 02
接下来选择草图绘制。
- 03

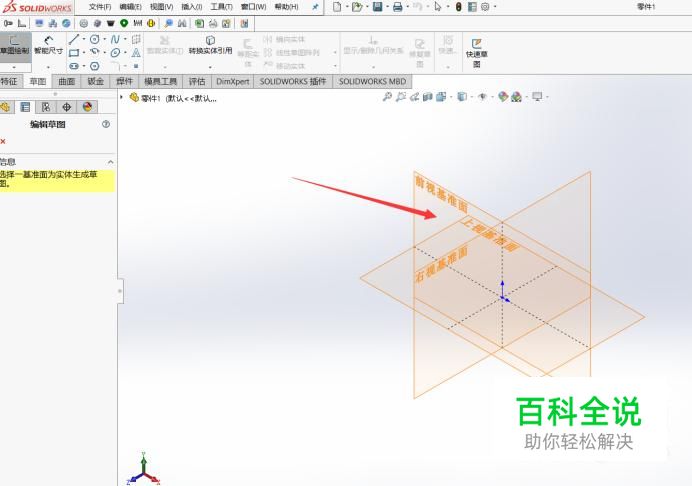

之后出现三个基准面，我们随便选择一个基准面，就选正视基准面好了。
- 04

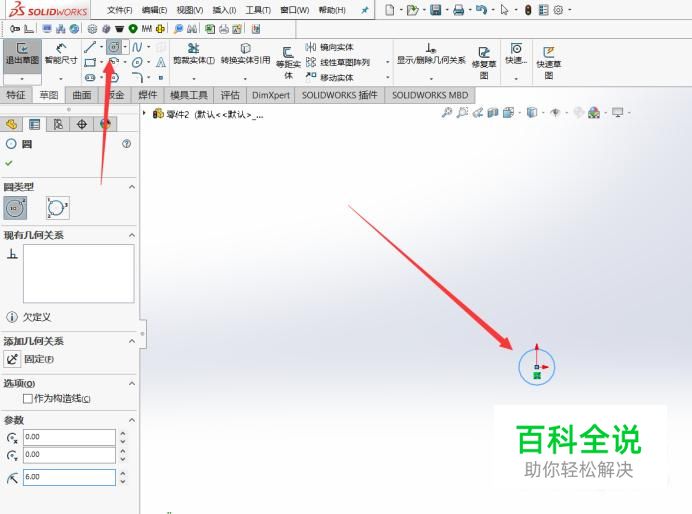

之后在这个草图里画一个圆。
- 05

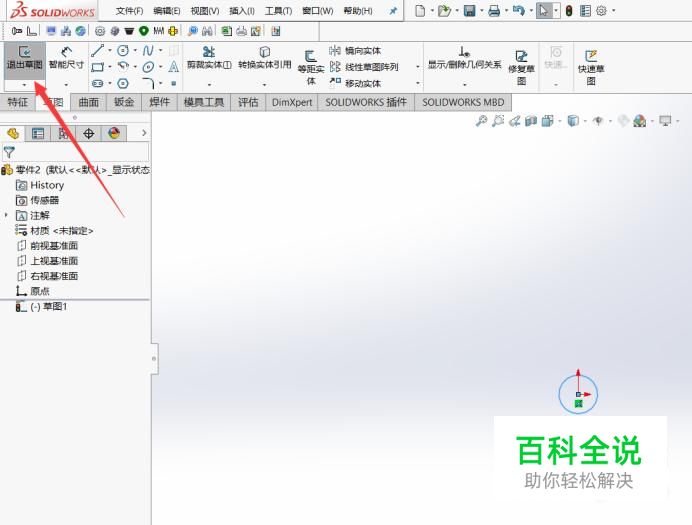

接下来选择退出草图。
- 06

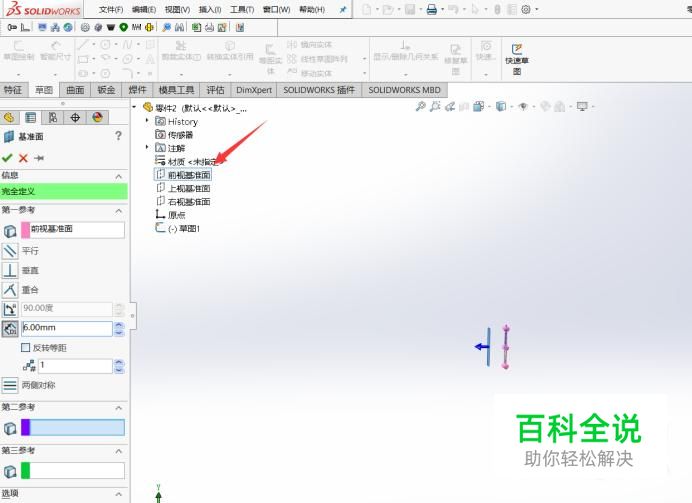

然后选择插入命令里的基准面，以正视基准面为基准插入一个新的基准面。
- 07

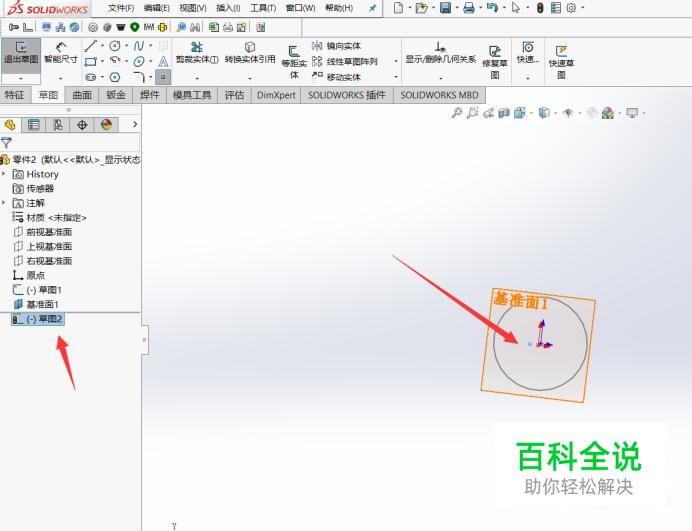

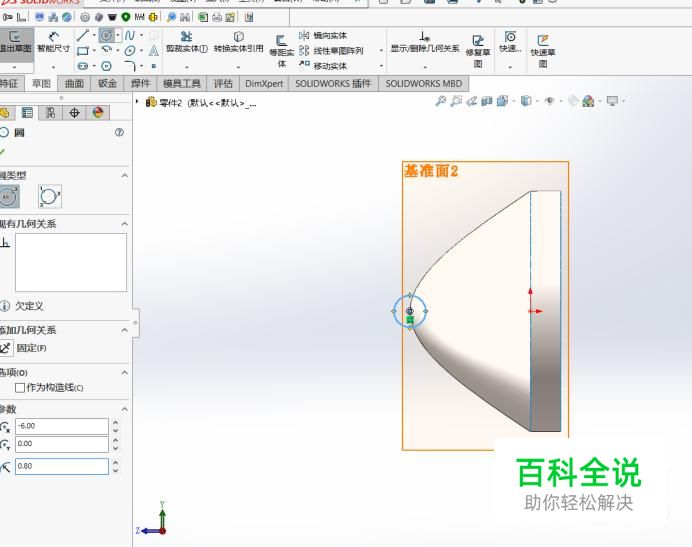

在新的基准面上绘制草图，并且绘制一个点。
- 08

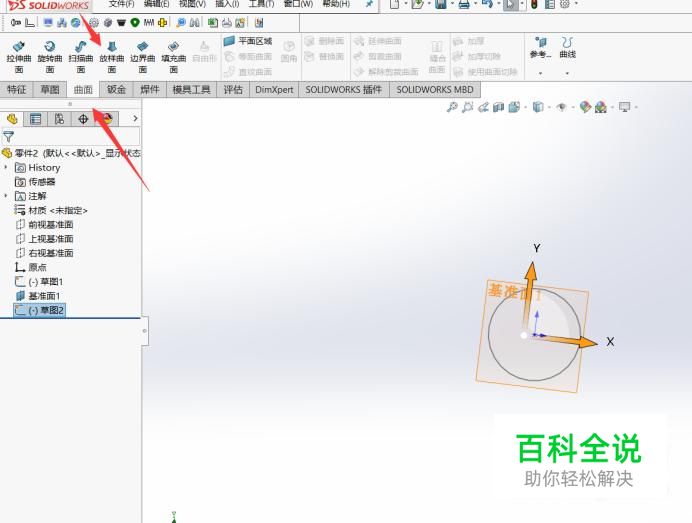

然后选择曲面里的放样曲面。
- 09

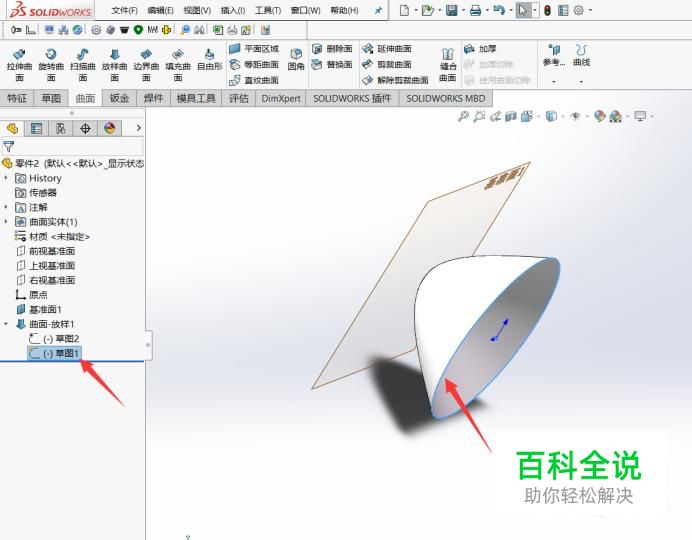

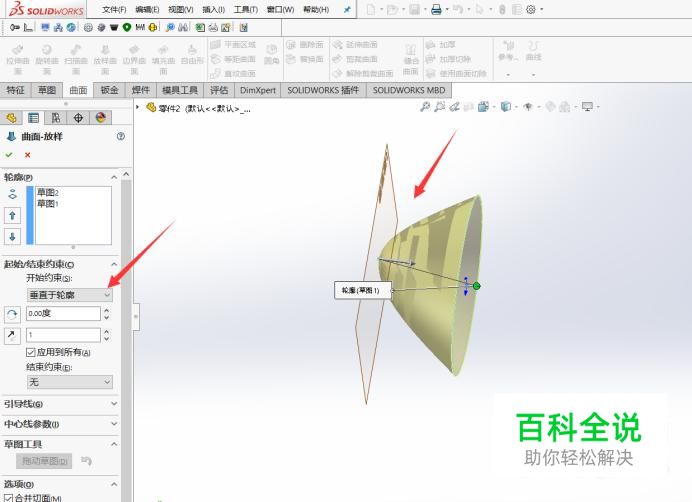

将点和圆连接在一起，并且调整垂直的数值，改变尖尖的角度。
- 10
然后选择最初的圆的草图，将草图显现出来。
- 11

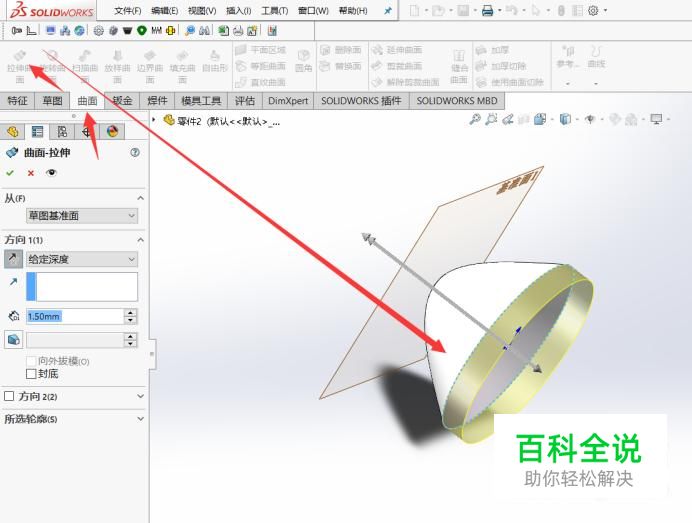

接下来拉伸曲面，将圆往另一个方向拉伸。
- 12

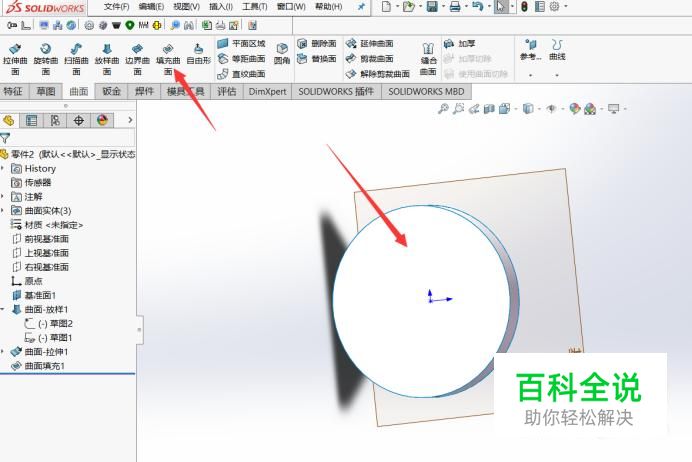

然后将拉好的曲面填充成一个封闭的曲面。
- 13

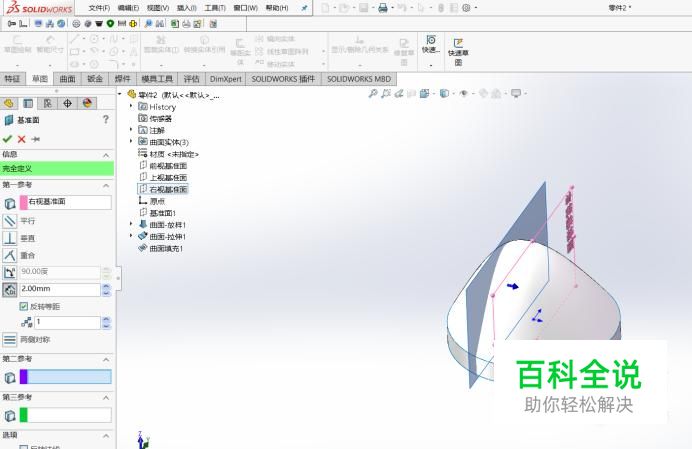

接下来以右视基准面为基准，插入一个新的基准面。
- 14
在新的基准面上绘制草图，并且绘制一个圆。
- 15

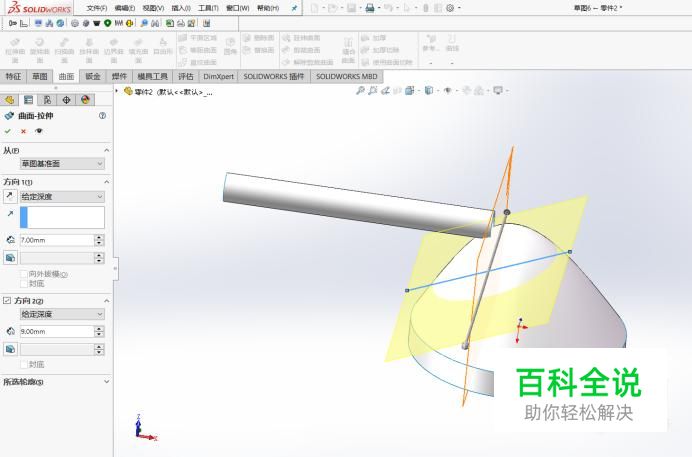

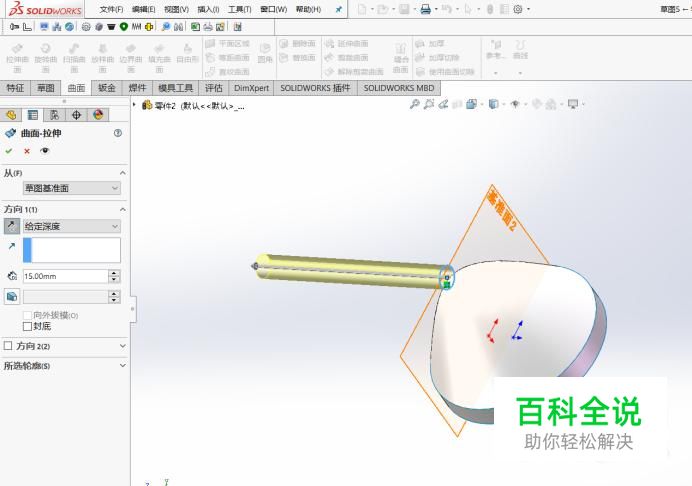

绘制好之后选择拉伸曲面，将圆拉伸成一个杆。
- 16

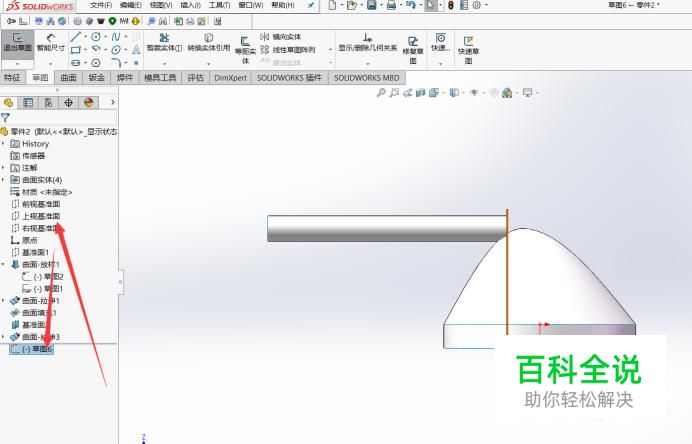

然后以上视基准面为基准绘制一个草图。
- 17

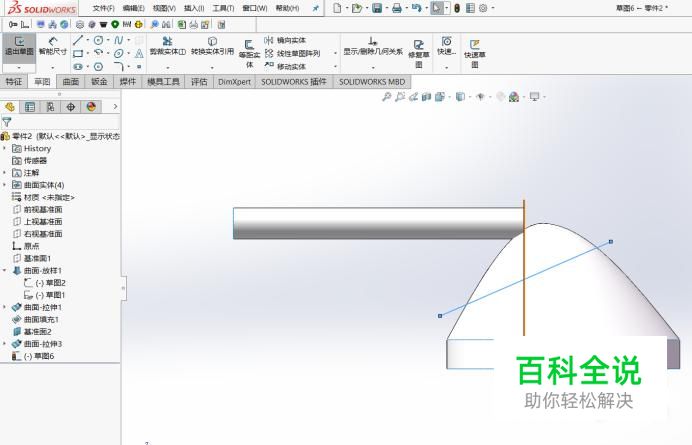

在最开始放样的曲面上画一条直线。
- 18
然后选择拉伸曲面，将直线向两侧拉伸。
- 19

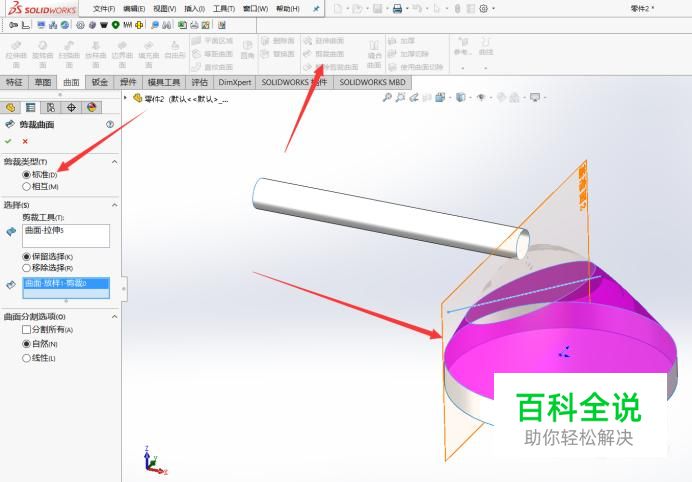

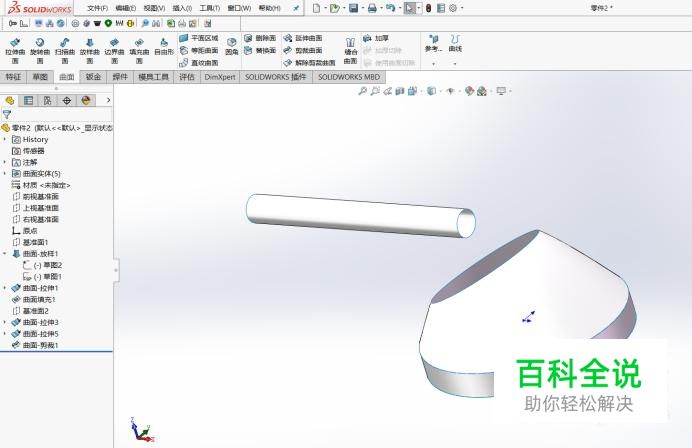

之后选择裁剪曲面，将放样曲面的上部分裁剪掉。
- 20
然后将直线拉伸的曲面隐藏掉。之后调整圆杆的位置个大小。
- 21

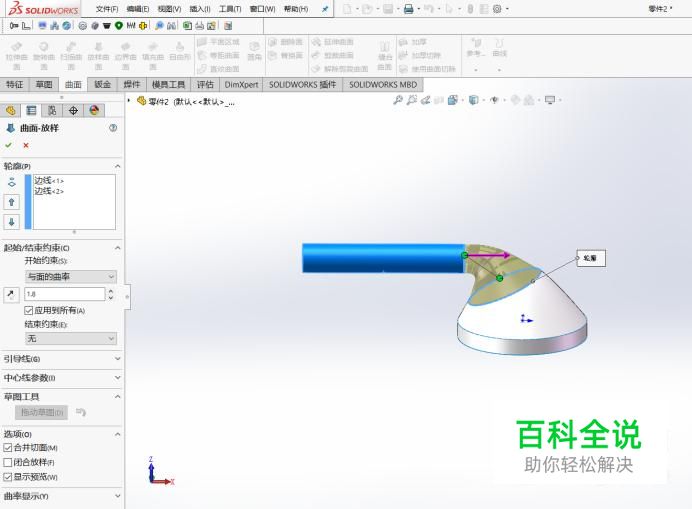

选择放样曲面将圆杆和刚刚裁剪的曲面连接到一起。
- 22

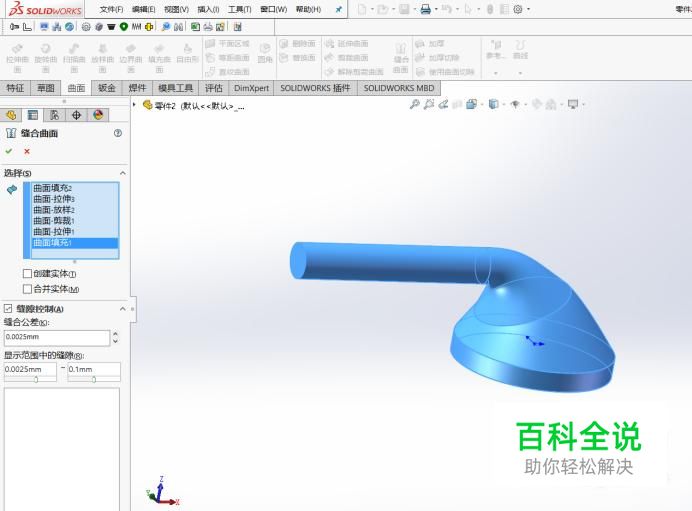

然后进行曲面填充，将圆杆的另一侧填上，之后选择缝合曲面，将所有面缝合在一起。
- 23

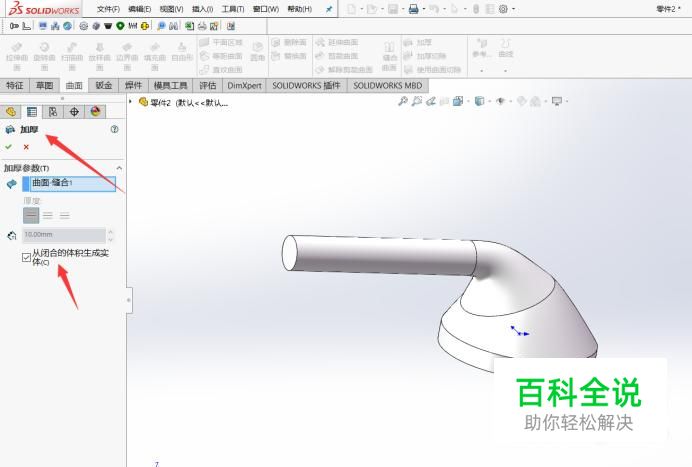

再来选择加厚，将整个曲面变成实体。
- 24

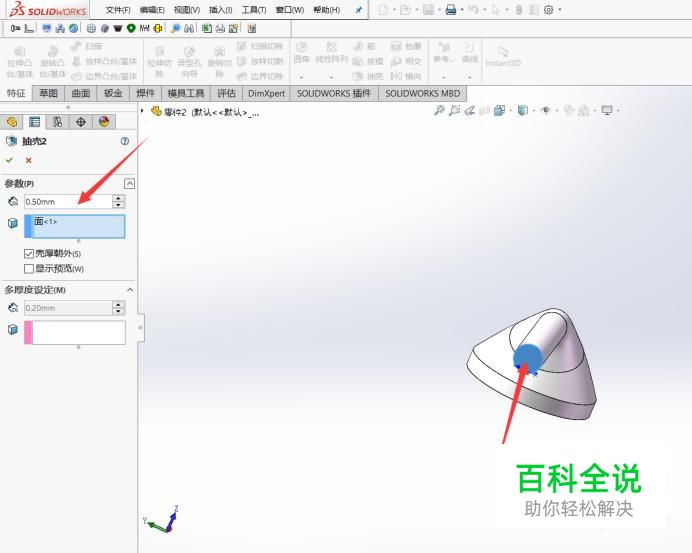

然后选择圆杆的末端面进行抽壳。
- 25

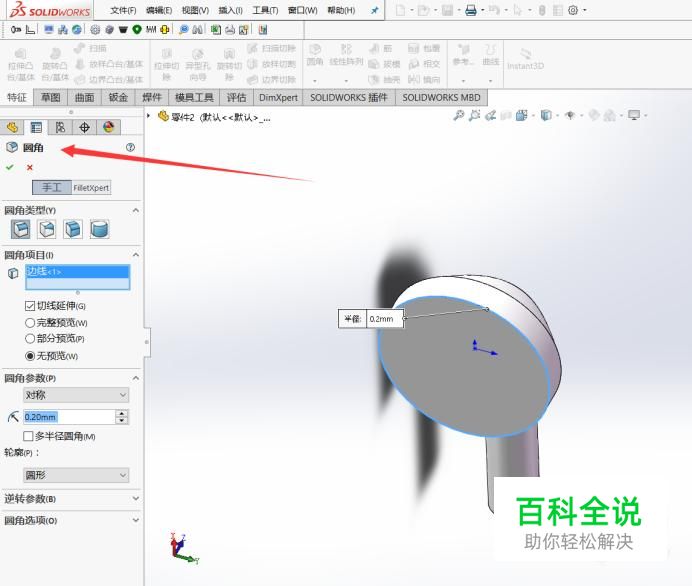

还要对听筒进行圆角，这样放在耳朵里才会舒服。
- 26

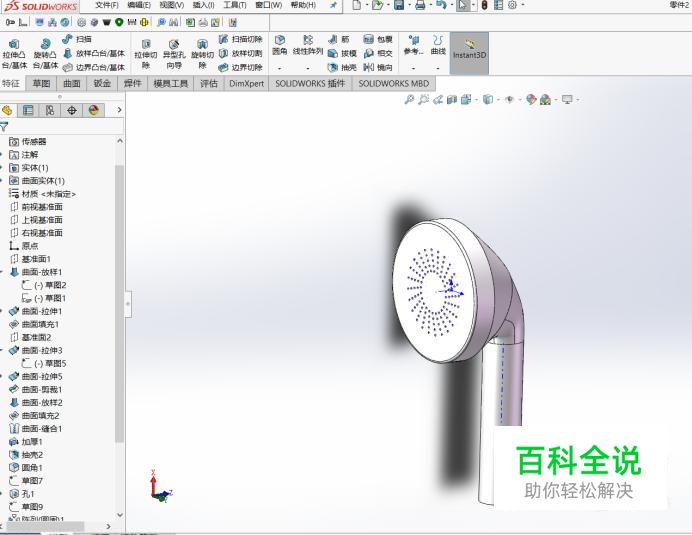

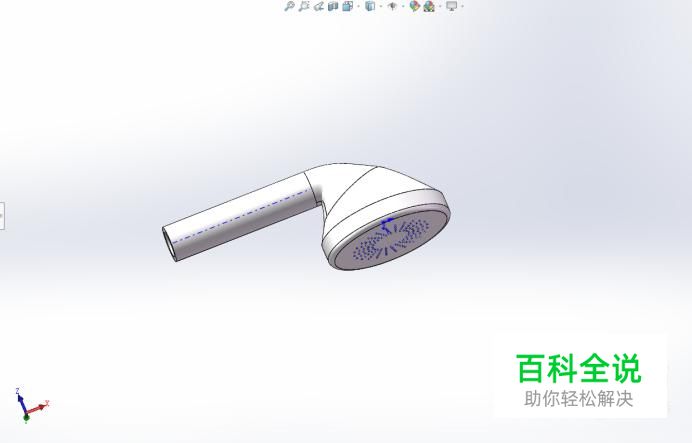

最后使用阵列对听筒的面进行打孔。这样一个耳机的听筒就绘制好了。
