旋转和扫描特征：[4]绘制旋转轮廓4
现在添加几何关系和切线弧。
操作方法
- 01

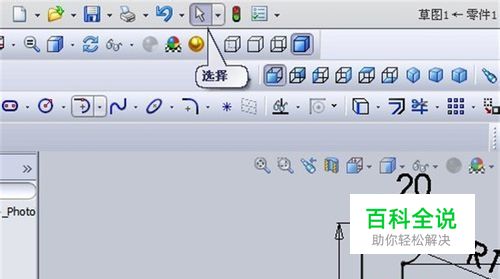

在标准工具栏上单击选择。
- 02

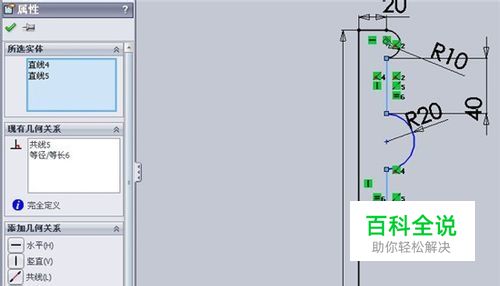

按住 Ctrl 选择下端圆弧每条边上的竖直线，在 PropertyManager 中的添加几何关系下，单击相等 ，然后单击确定 。
- 03

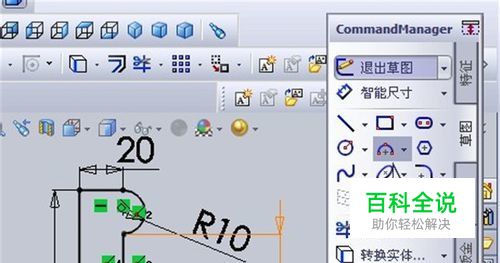

单击草图工具栏上的切线弧。
- 04

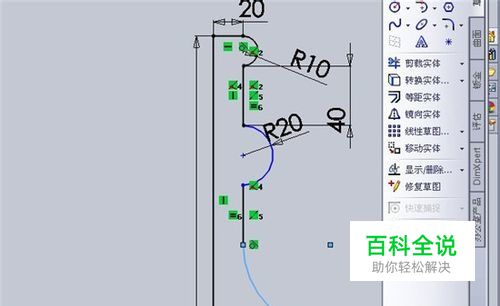

单击下端竖直线的端点，将指针往下移动以生成一角度约为 90 度 的圆弧。
- 05

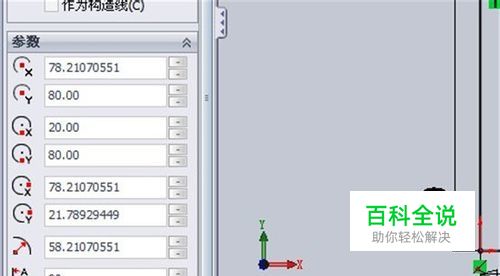

双击步骤4的圆弧，在左边的 PropertyManager 中将参数A设为90。
- 06

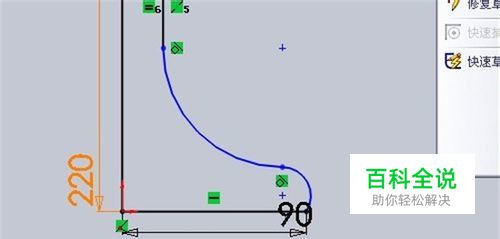

绘制另一切线弧。移动指针，直到圆弧的端点与底部水平线的端点重合，如图所示。
